钣金的绘制(Solidworks)：[9]折弯薄片
操作方法
- 01

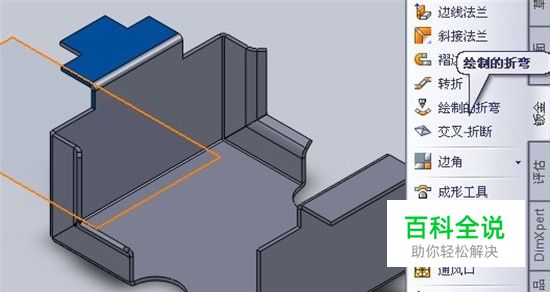

选择薄片的顶部面,然后“钣金工具栏”上单击“绘制的折弯”。
- 02

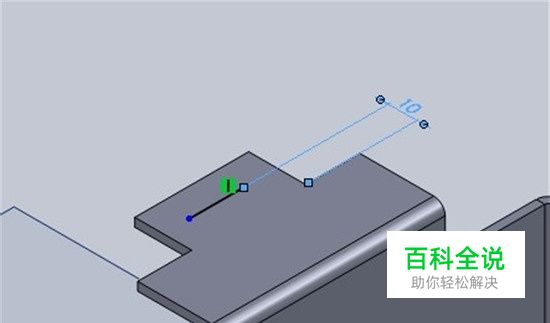

绘制一条任意长度的水平直线,如图所示标注尺寸。
- 03

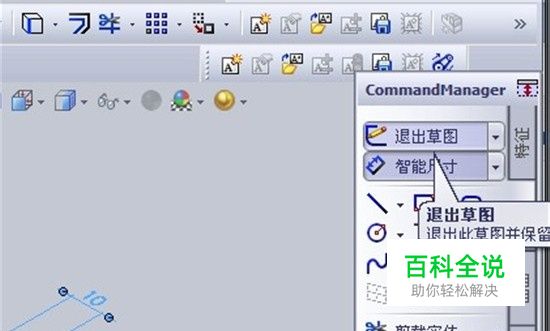

单击“退出草图”。
- 04

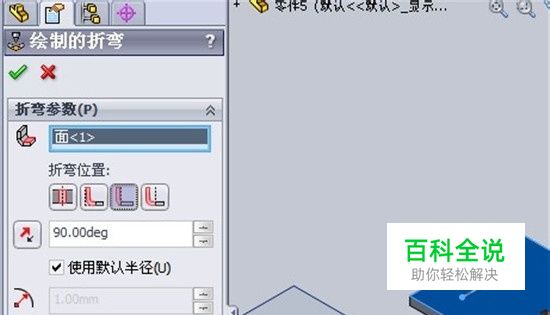

在 PropertyManager 中,在折弯参数下面,在图形区域中,为固定面选择折弯线以下草图的面。选择“材料在外”,“折弯角度”为90。
- 05

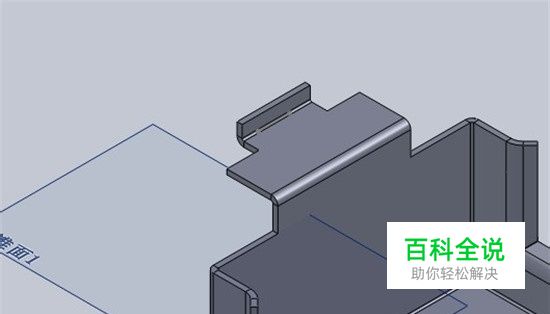

单击确定。
