如何用visio绘制系统图
visio是一款非常好用的绘图软件，适合绘制各种流程图、工程系统图、示意图等等，这里以一个简单的机械压缩式空调系统为例，为大家讲解一下visio的绘图过程。
操作方法
- 01

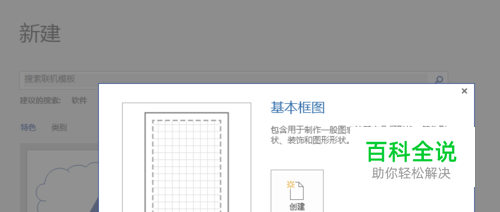

首先打开visio软件，新建一个基本框图，
- 02

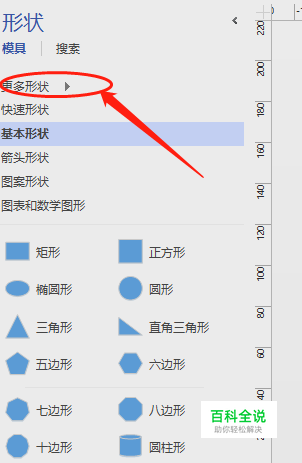

可以看到，左侧有形状工具栏。但我们现在需要的是工程系统图，在基本形状内没有我们想要的系统部件。这时我们点击更多形状，可以发现新大陆。
- 03

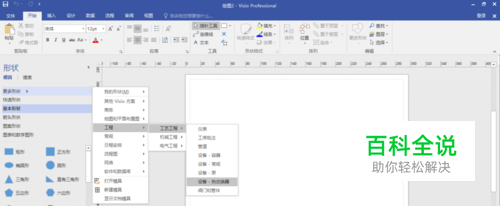

我们根据自己的需要找到系统部件，例如这里我想要一个冷凝器，如图所示选择，可以发现列表中有需要的冷凝器。（也可以通过搜索的方式进行搜索，这里就不演示了）
- 04

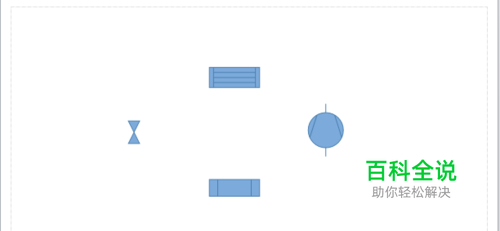

通过拖拽图标的方式，我们将需要使用的图标依次放置空白画布中，并摆好位置。
- 05

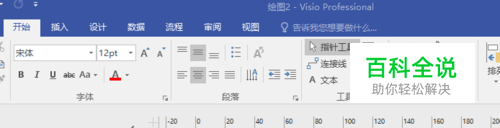

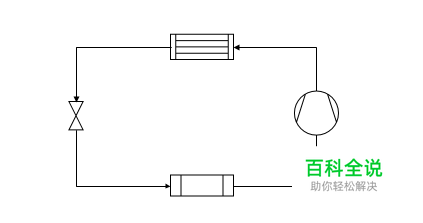

然后连接管道，通过选择菜单栏中的连接线进行连接。这里的箭头方向和你连接的方向相同。visio比较好的一点就是，当你部件移动的时候，他的连接线也会随之移动，不需要再进行连接。
- 06

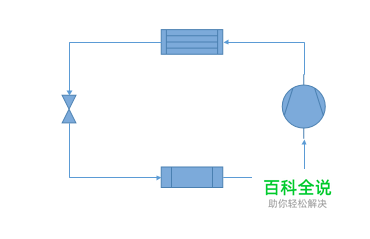

然后是改变部件的填充颜色、线条颜色等，为了使系统图看起来更加美观。我们可以单独的选择某一部件进行修改，也可以多选同时修改。修改完成的图像如下：
- 07

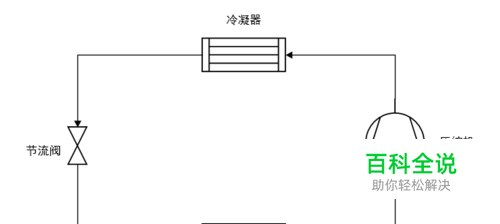

最后利用文本工具加上各部件名称，就完成了。
