如何在WinCC中创建过程变量

过程变量可以用于WinCC和自动化系统之间的通信,所有过程变量必须在其所属的通道连接的目录中创建,下面创建过程变量的几个步骤:

操作方法

  • 01

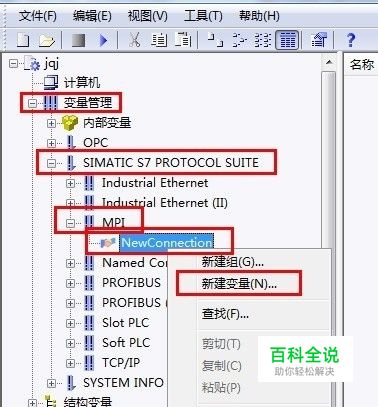

    打开WinCC软件, 在项目管理器窗口中“变量管理”目录中，用鼠标右键单击需要创建的过程变量的连接,在弹出的菜单中选择“新建变量”，如下图

  • 02

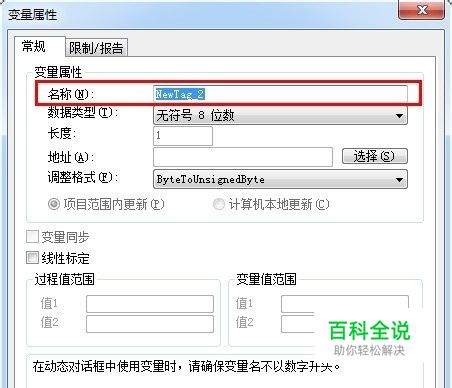

    在弹出的“变量属性”对话框中的“常规”选项卡中“名称”文本框中可以输入过程变量的名称

  • 03

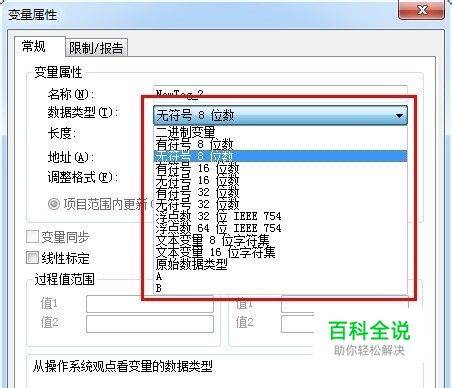

    在“数据类型”列表框中可以选择过程变量的数据类型

  • 04

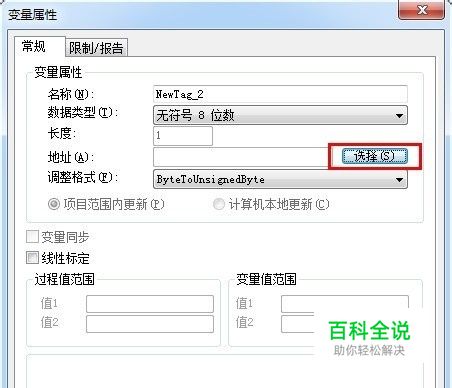

    单击“选择”按钮，会弹出“地址属性”对话框

  • 05

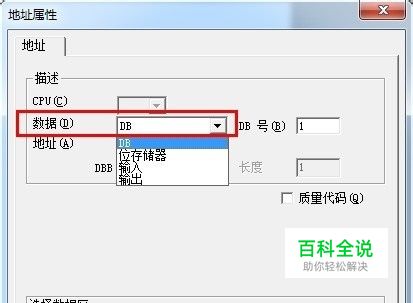

    在“地址属性”对话框中可以设置过程变量要访问的PLC的DB块以及输入/输出数据区

  • 06

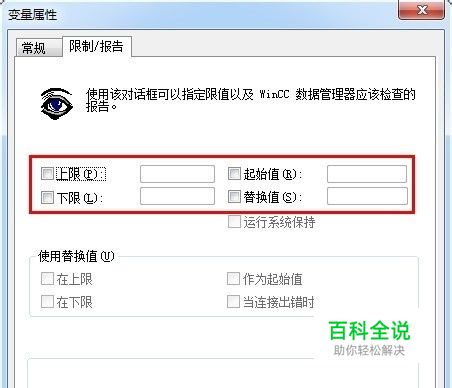

    在“限制/报告”选项卡中可以设置变量的上限、下限、起始值和替换值，如下图

  • 07

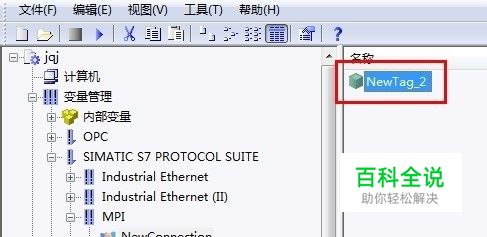

    选择好后，单击确定按钮，则创建了我们需要的过程变量，如下图
