海迅软件CAD版使用规范说明

操作方法

01

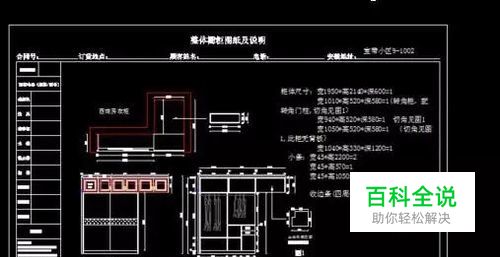

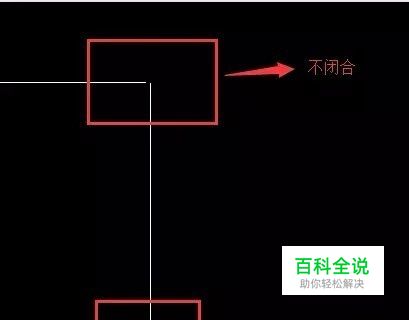

通用规范 ①必须是闭合图形，不能有断开或多余的线头（如图）。 ②要导入的CAD文件类型必须是DXF格式，不能是DWG。
02

平面CAD导入 ①不可以导入异形柜（原因是异形柜的异型板件无法在平面图上体现出来）。 ②要画柜体主视图的平面图（XY平面），如下图所示：
03

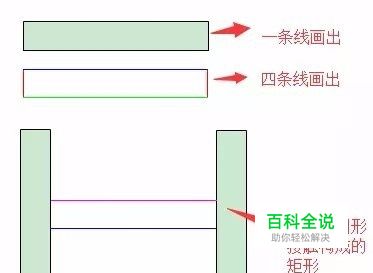

平面CAD导入柜体的板子要体现出板厚（两条线的距离是30以内才能生成板件，不论横板还是竖板），例如：一个厚度为18的横板，可以画一个高度为18的矩形框，这样直接就会生成一个厚度为18的横板。图片解释：矩形框分四条线画，或直接一笔画出，或是和别的板件接触形成的矩形框，都可以，最终导入软件分析的结果都是一样的。
04

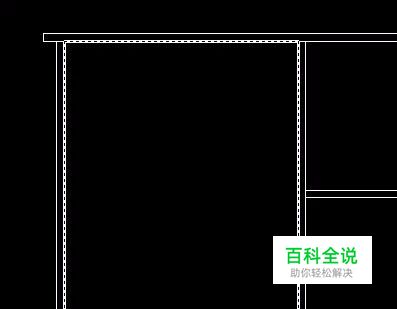

平面CAD导入---背板的画法 ①加插槽薄背板要画一个方框表示背板（背板的入槽量由CAD图决定，画方框时要把入槽量画准确）如图所示
05

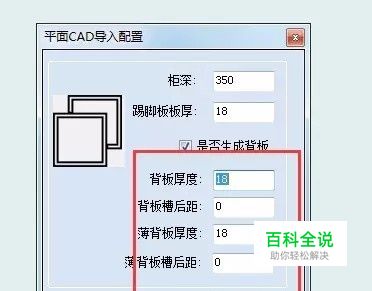

平面CAD导入---背板的画法 ②不开槽的厚背板也要画一个方框，但是不要画出入槽量，画的和内空一样大就行，软件里的设置也要把槽后距写成0。如下图：
06

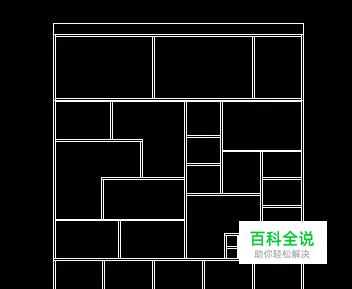

平面CAD导入一个CAD文件建议只画一个柜子，若是画好几个柜子，柜子两两之间的距离最好分开大点且柜子之间最好是水平并排，而不是垂直并排。（如果是画多个柜子，柜子的顶线、踢脚板、竖拉条可能会生成错误）。
07

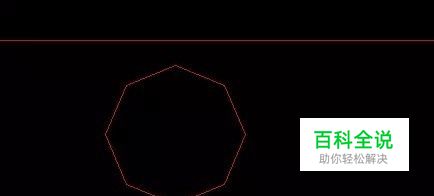

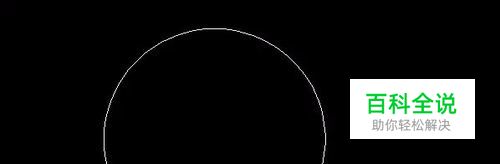

异形板件CAD规范 ①不能画椭圆，如图1； ②优弧不可以一笔画出来，必须分开两个半画（超过180°的弧就叫优弧），如图2； ③直线不能分两个线段画，要一笔画出。如图3； ④圆形要画标准圆，不能画多线条组成圆，如图4。
