Catia如何显示所有隐藏元素
使用Catia绘图过程中,为了方便建模,需要隐藏一些元素,如曲面、线、实体等。最后所有模型创建完成后,需要恢复显示,通过操作图形树,并不可行。接下来介绍,如何快速显示全部或某一类元素。
操作方法
- 01

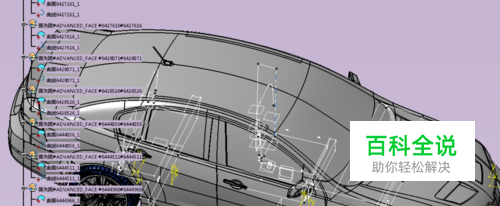

启动软件,打开三维模型,如下图,如果想进行内部几何查看及编辑,外壳会妨碍操作,需要进行隐藏。
- 02

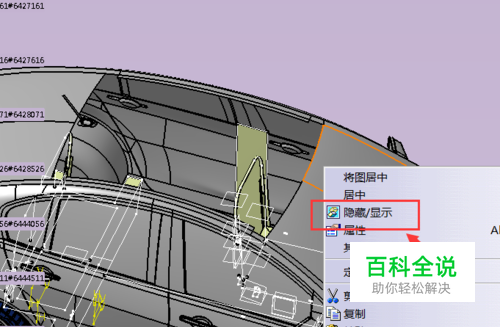

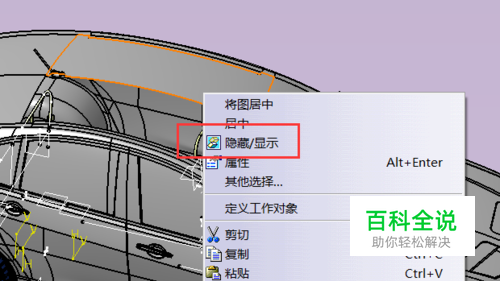

这里需要绘制壳体以内部分,所以需要将外层会遮挡的部分进行隐藏。如下图,在相应元素上右击,即可找到隐藏项。
- 03

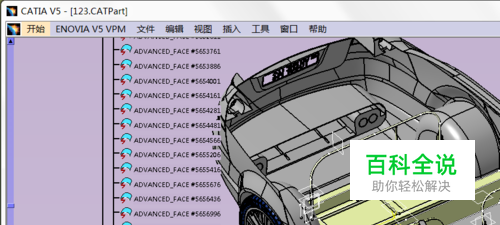

在作图过程中进行线、面等隐藏,即可进行内部结构建模,又可减少线等几何元素干扰,方便作图。
- 04

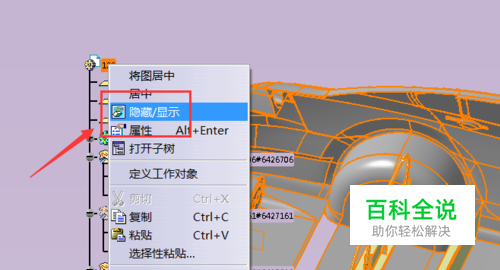

等全部结构创建完成,需要恢复显示。如通过下图所示,在图形树总零件部分,右击鼠标,选择隐藏,再次通过同样方法,恢复隐藏。这种方法并不可行。
- 05

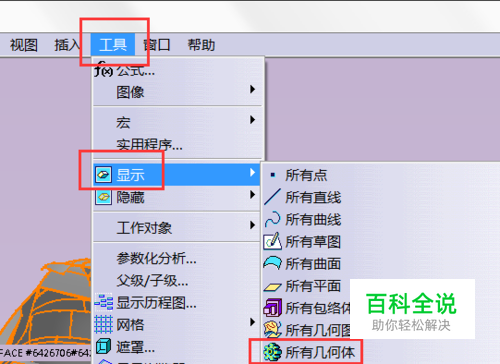

通过工具中,显示,如下图,可看到较多显示模式,这里点击下方所有元素,即可恢复显示。同时,也可看到较多分类,根据需要选择。
- 06

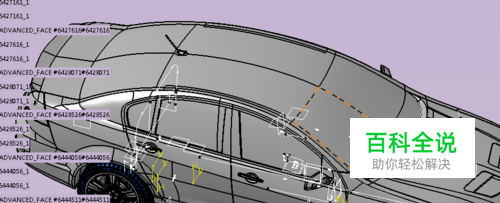

上步点击了全部元素,这样即可将全部元素,显示到图形区,如下图。如果使用了工具中其他显示方式,则可只显示曲面、线等。
