工业镜头选型方法和计算公式

对于工业镜头选型，是一个非常重要和关键的环节。因为工业镜头选型是否合适与好坏直接影响着机器视觉成像质量。下面POMEAS工程师将结合经过多年的实际案例，分享下工业镜头选型方法和计算公式，仅供大家参考。

操作方法

  • 01

    首先，要确定工业相机的接口、靶面尺寸和分辨率大小。打比方是2/3" 工业相机，C接口，5百万像素；那么我们可以先确定需要的工业镜头是C接口，最少支持2/3", 5百万像素以上，或者线对在160LP.

  • 02

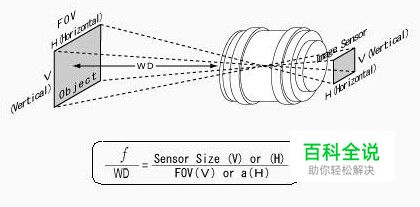

    其次，确定所要达到的视野范围(FOV)和工作距离(WD)，然后根据这两个要求和已知的靶面尺寸计算出工业镜头的焦距(f)。其计算公式为： 焦距f ＝ WD × 靶面尺寸( H or V) / FOV( H or V) 视场FOV ( H or V) ＝ WD × 靶面尺寸( H or V) / 焦距f 视场FOV( H or V) ＝ 靶面尺寸( H or V) / 光学倍率 工作距离WD = f(焦距）× 靶面尺寸/FOV( H or V) 光学倍率 ＝ 靶面尺寸( H or V) / FOV( H or V)

  • 03

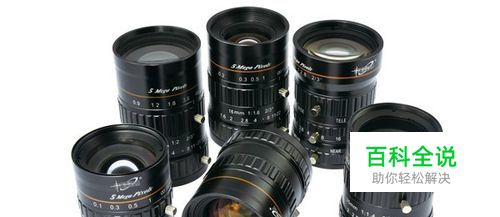

    打比方视野是100*100mm, WD.是500mm; 那么我们先从工作距离确定工业镜头的焦距要在50mm以下（工业镜头的命名方式PMS-5018M, 前面字母表示POMEAS品牌，50表示焦距50mm, 18表示最大光圈值），市场上工业镜头焦距一般是12mm, 16mm, 20mm, 25mm, 35mm, 50mm, 75mm。再结合相机靶面的大小来确定哪个型号，工业镜头的焦距越小，视场角就越大，视野也就相应的更大。 如果靶面为2/3" 可以选择35mm焦距的工业镜头；靶面1/2" 则需要25mm焦距的工业镜头，或者更小....以此类推。 在工业镜头选型过程中，为了方便各位朋友计算工业镜头参数，现提供靶面尺寸表供参考。 1.1英寸——靶面尺寸为宽12mm*高12mm，对角线17mm 1英寸 ——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm 2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm 1/1.8英寸——靶面尺寸为宽7.2mm*高5.4mm，对角线9mm 1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm 1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm 1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm
