solidworks单螺旋叶钣金建模绘制
钣金螺旋叶的建模绘制需要一定的技巧,建模完成后可将其展开出图或转成数控加工图。
操作方法
- 01

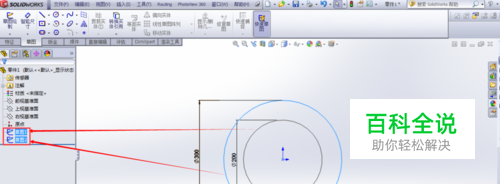

打开solidworks软件,绘制如下图所示草图。(注:两个圆要分成2个草图分别进行绘制,否则后面不能进行相应特征操作)
- 02

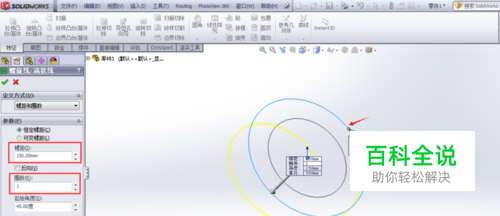

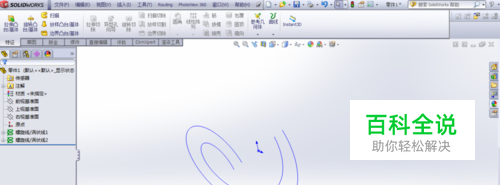

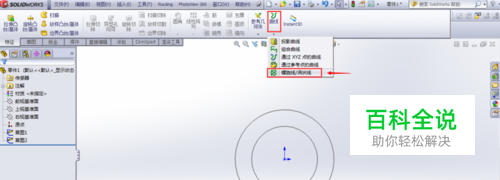

点击特征下的曲线 — 螺旋线/涡状线,点击外圆进入螺旋线特征,输入螺距150,圈数1,点击确定。 同样操作对内圆进行绘制螺线。
- 03

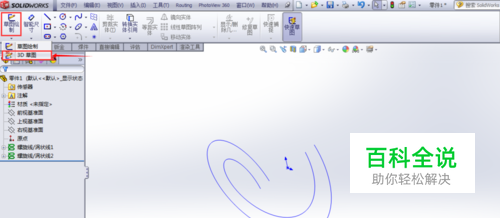

点击草图绘制 — 3D草图,进入3D草图绘制环境。(这一步很重要)
- 04

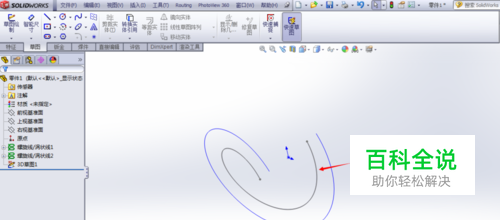

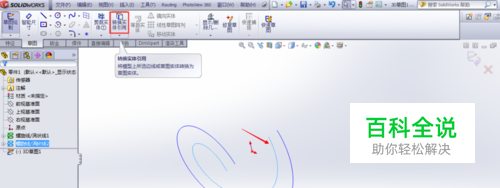

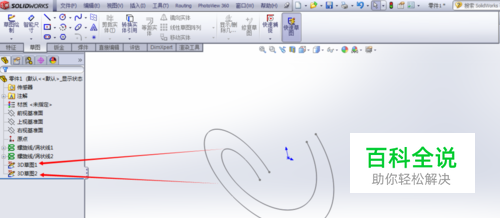

在3D草图环境下,点击内螺旋曲线后,点击转换实体引用,将内螺纹线转换为草图实体(线条变黑),点击确定退出。 重复上述操作将外螺纹线转换为草图实体。
- 05

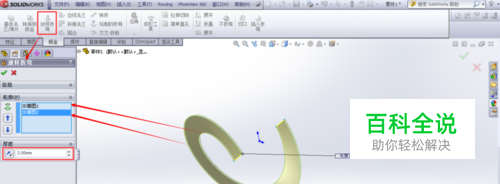

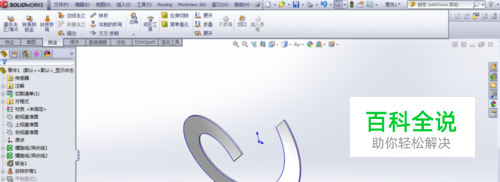

钣金选项卡上点击放样折弯,依次选择3D草图1和3D草图2,厚度值根据需要填写,点击确定,完成单螺旋叶的建模。
- 06

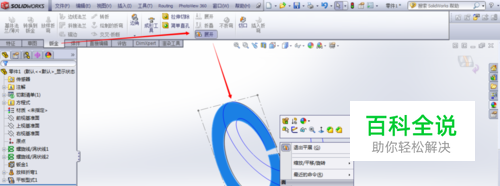

在钣金选项卡下,点击展开,单螺旋叶展开,用右键点击叶片平面,出现如图所示的列表,点击将平面图转化成DXF/DWG的文件,直接生成数控加工图纸。
