UG技巧2D工程图3D图面
3D转2D我相信大家都会，可是怎么能把CAD的2D图面转3D建模呢？我相信现在的设计师大部还不会吧，以前没人问，是因大家都应为是不能的，现在我给大家介绍一下，看好的记的加分哦。
操作方法
- 01

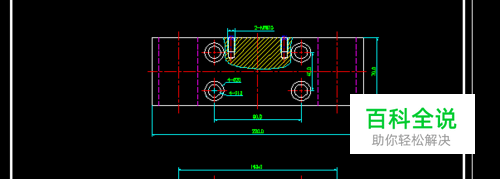

选择好你要转为3D图面的2D图面，选择一个表达最全视图（正常都主视图），主要是看怎么流线能完成3D操作。就以以下二张图为例吧（一张图我怕有的人很难领悟到真蒂）.
- 02

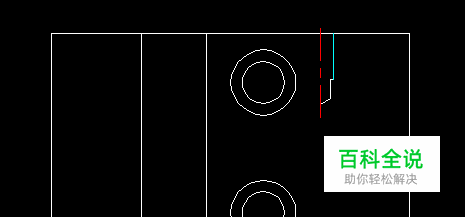

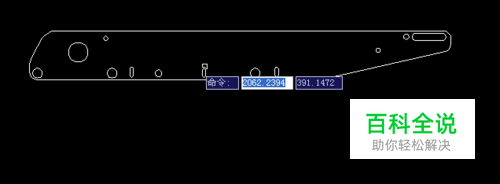

分析：第一张图面是一个厚度为10MM的边侧板，这种图面有二个视图就能表达的很清，3D一步拉伸成型，因为孔太多，3D画出来也很吃力，选择二2D图投影或（已有2D图面）。 操作：选择主视图，其它视图，图框全部删除。如以下图面。
- 03

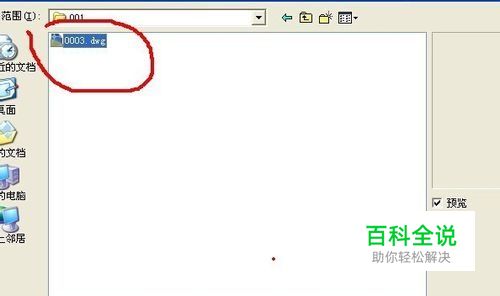

导入3D：打开UG找到刚刚CAD画好的2D图面，这里要选择DWG格式哦，要不是看不到的，如以下图片。直接点打开哦不需要从别的地方导入。 注意：第一，CAD保存为2004DWG格式。第二，存放路径不能有汉字与字符。
- 04

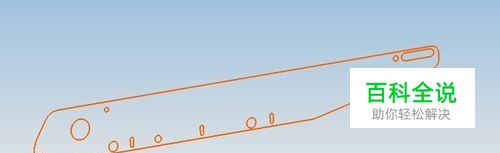

打开以后可能看不到图型，我们先点下时候窗口就看到，如以下图片，导入的只是和2D一样的线。
- 05

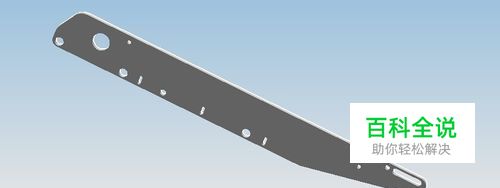

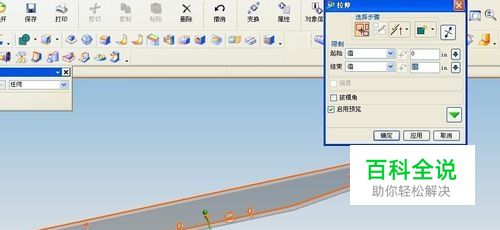

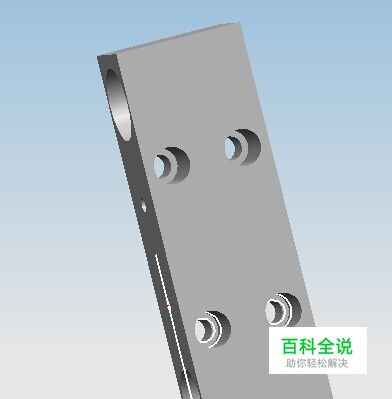

进入建模界面，点住右建选择着色，这时候全选线进行拉伸，（有时候线有问题是拉伸不了，要一个个拉伸找出问题）。如以下图片，拉伸OK了。
- 06

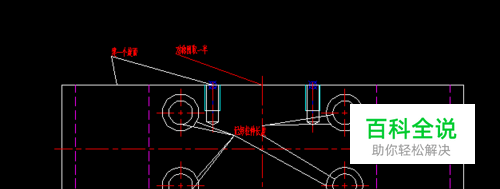

接打来给大家讲下第二张图片，与第一张不同是的，多个面上有结构，怎样取2D图面。如图片一，取好的图片如图二。
- 07

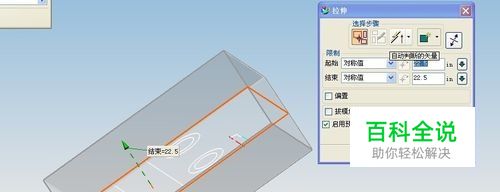

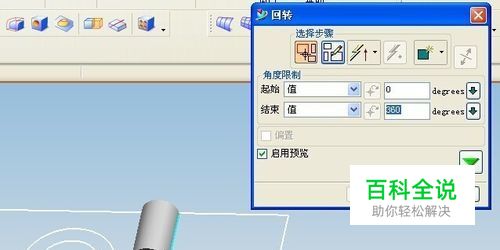

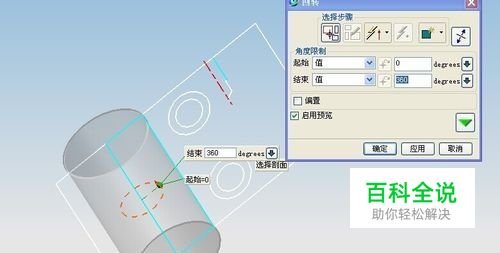

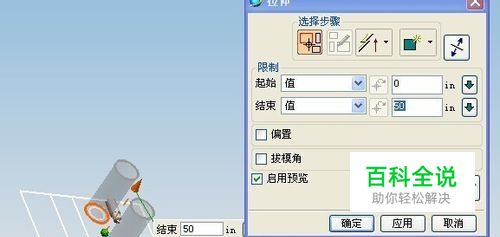

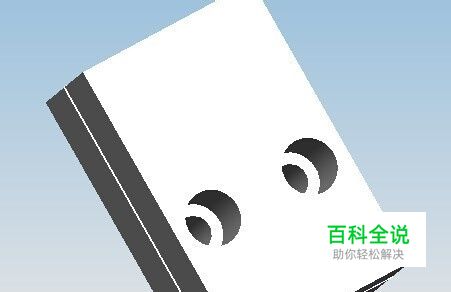

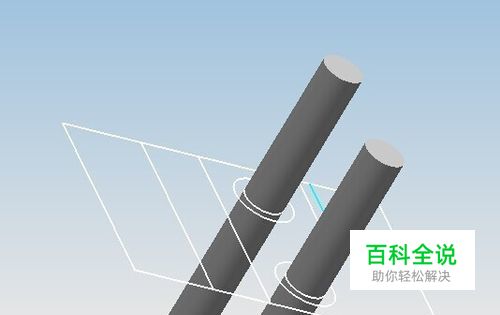

进入建模界面，点住右建选择着色，这时候全选线进行拉伸，旋转。 图片1：选择周边线拉伸（注意：这里一定要用对称拉伸，只是对称拉伸才能在坐标中心）拉伸完成先把它隐藏。 图片2和3：选择边圆柱线旋转线旋转。完成旋转同样先把它隐藏. 图片4和5：大小圆拉伸，大圆深29，过了中心，小圆为去材料选择对称拉伸比图1的大方要高。
- 08

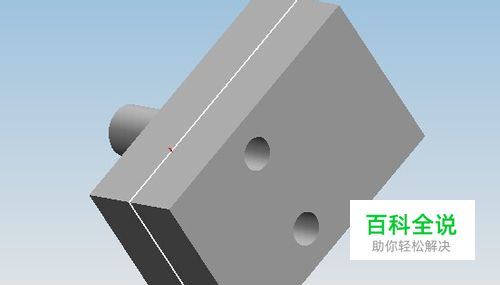

现在求差：先把隐藏的结构都取销隐藏，在进行求差，这个就不多说了。求差完成如发下图片。图片1：小圆求差 图片2：大圆求差 图片3：大圆柱求差 图片4：小圆柱求差 ，求差OK.
- 09

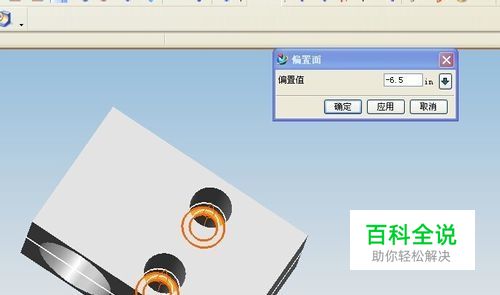

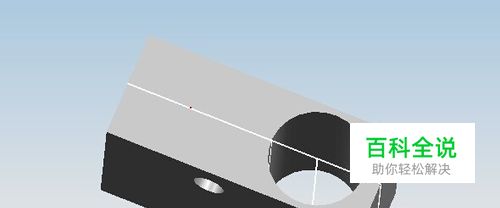

这一步叫修图：大圆高度为29，中心到一面是22.5，还差6.5.我们用偏移命令，如以下图片。
- 10

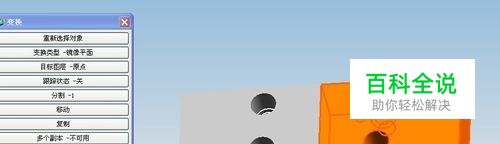

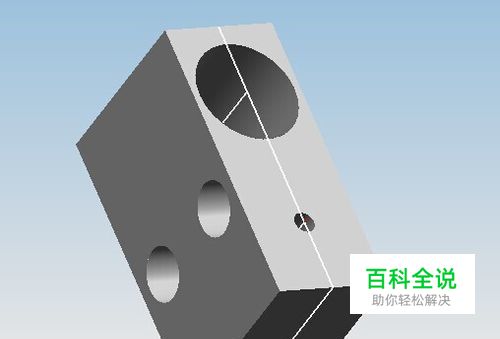

接下我们用镜像命令做出另一半产品如图片1，镜像完求合就OK。命令操作就不多说，大家都的。这样就画好了，如图2.
