CAD中如何镜像复制
在进行工程绘图时，如果要绘制的工程图是对称的，我们就可以只绘制一半，另一半通过镜像命令来复制，通过使用镜像复制可以提高工作效率，减少劳动强度，下面我们就来看看，镜像复制命令是如何操作的
操作方法
- 01

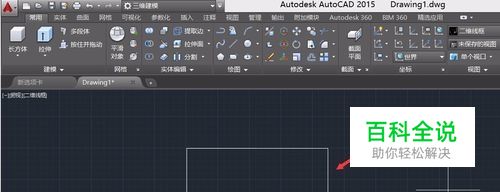

打开Autodesk CAD2015，进入其工作界面如图所示：
- 02
在上面的工具箱找到绘图区里的矩形绘制工具，如图所示：
- 03
拖动鼠标左键，在工作区绘制一个矩形，如图所示：
- 04
在上面的绘图工作区里找到圆形绘制工具，如图所示：
- 05

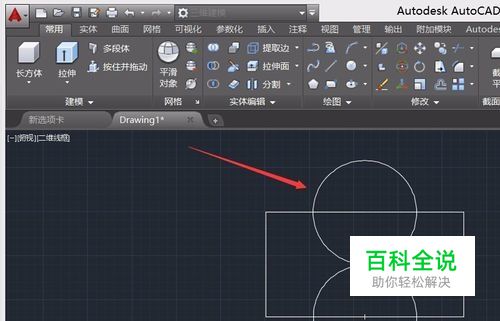

以矩形上面的长边中心为圆心绘制一个圆，在以下边的中心为圆心在绘制一个圆，如图所示：
- 06

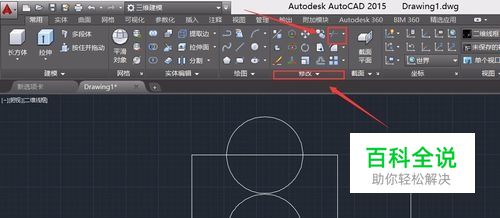

找到上面工具箱修改区里的修剪工具，如图所示：
- 07
利用修剪工具，修剪掉我们不需要的线段，最后图形如图所示：
- 08

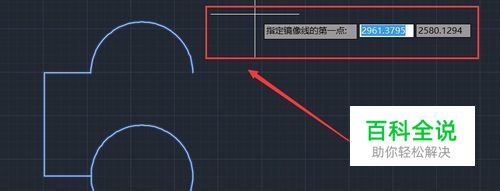

选择刚刚修剪后的所有线段，在上面的修改区里找到修改菜单，在其下拉菜单里找到镜像命令，点击后，在图形的右侧指定第一点，如图所示：
- 09

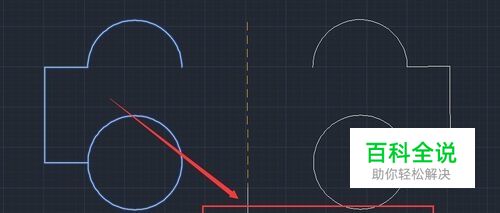

然后向下拖动鼠标，指定第二点，这时可以看到左面的图形对称到右边了，如图所示：
- 10

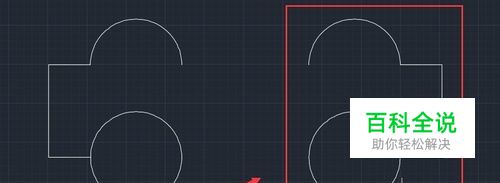

在第二点上点击鼠标左键后，提示是否删除原有对象，我们输入N，就可以了，如果原有的不需要也可以输入Y，我们需要保留，输入N，并按下键盘的回车，我们就镜像复制出，右边的图形了，如图所示。
