cad的绘图教程之修改命令：[10]修剪
使用修剪命令将边界线内的线条修剪掉。
操作方法
- 01

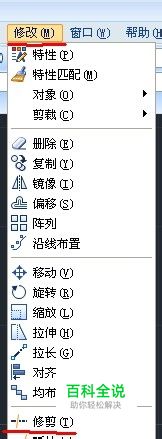

可以点击修剪命令，也可以点击修改，下拉有个修剪命令，或者也可以输入TR回车执行修剪命令。
- 02

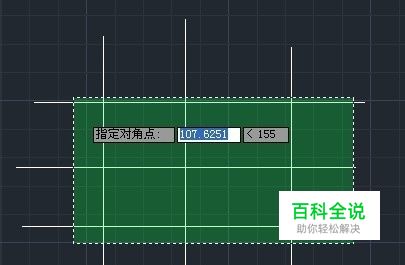

点击修剪命令，选择边界线及要修剪的线条。
- 03

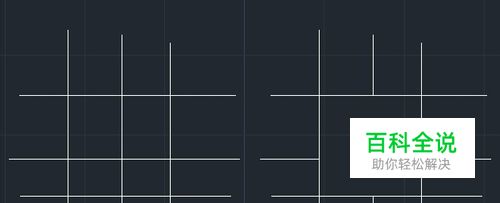

然后回车，选择要被修剪的部分，被修剪的线条在边界线内就没了。
- 04

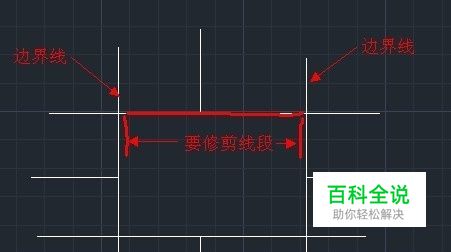

下面讲述边界线的作用。 边界线就是要修剪线的两边边界。如图2，我要修剪中间线段。
- 05

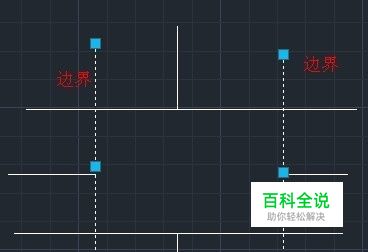

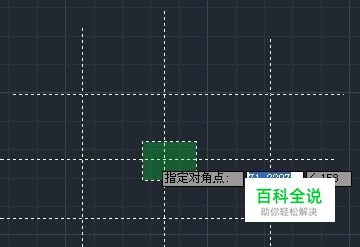

点击修剪命令，点击边界线和被修剪线，然后回车，点击被修剪线上任意一点（该点在边界线之间）。
- 06

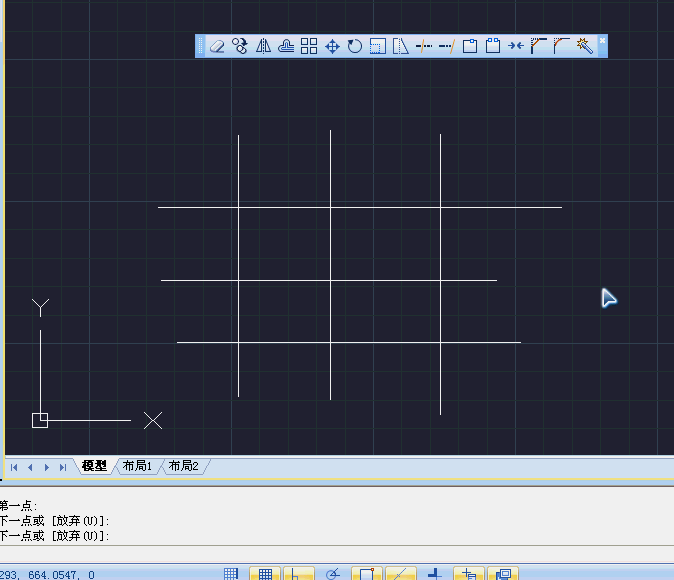

以下是动态图解说，希望对您有帮助，祝您学习愉快！
