BPXZ-2880kVA变频串联谐振试验装置通用操作
装置主要针对500kV及以下CT.GIS,220kV电缆.GIS的交流耐压试验设计制造。电抗器采用多四分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象220kV电缆这样的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
操作方法
- 01
正确按照接线示意图及相关要求连接试验回路,在现场设置试验警示标记,正确设置各项试验参数。
- 02

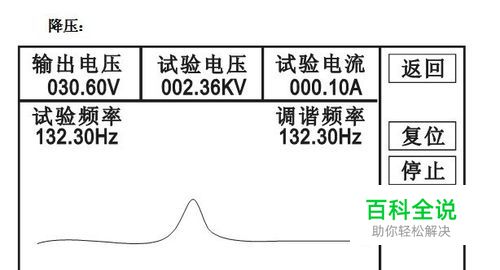

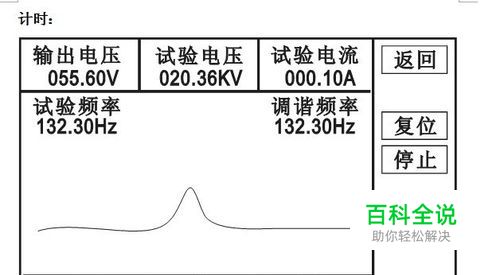

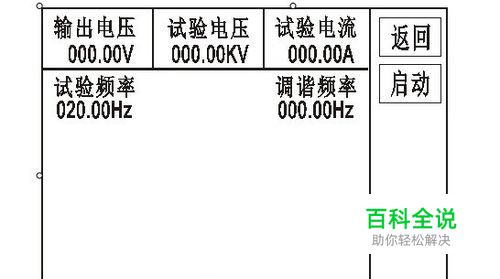

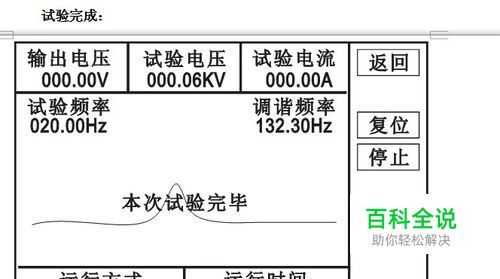

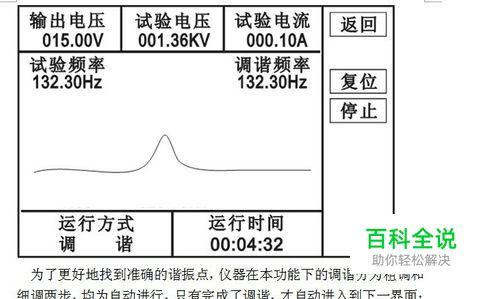

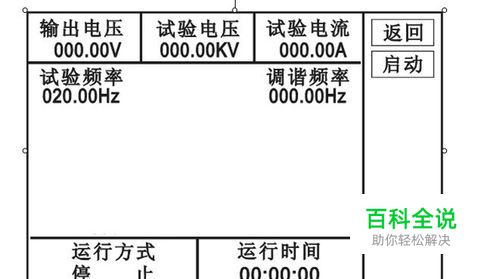

1.自动试验: 进入图2界面,点击“自动”,进入下图4界面,点击“启动”, “确认”,则自动进行调谐、升压、计时、降压。
- 03
2.手动/半自动试验: 进入图2界面,点击“手动”,进入下图4界面,点击“启动”, “确认”,,则可以进行手动/自动调频、手动升降压。
- 04
资料查询及输出试验结果 进入图2界面,点击“资料”,进入资料界面,点击“上页”, “下页”,可以调阅历次试验记录,在用户要求时,可以升级为带USB接口的,插入U盘,点击“保存”即可以把当页试验记录输入到U盘保存。
