Catia工程图插入自定义图框

Catia的工程图模块自带有图框，但往往不适用于各种公司的规定。Catia工程图模块中插入自定义的图框。比如国标图框，或者企业定义的图框。

操作方法

  • 01

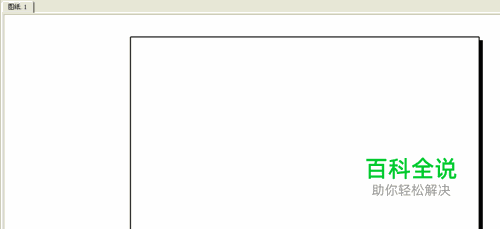

    如图为打开的Catia工程图模块，缺省为没有图框格式。

  • 02

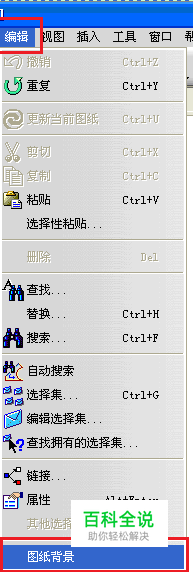

    选择编辑>图纸背景。如下图所示，完成设置后工作区域会变成灰色。

  • 03

    在灰色的图纸背景模式中，选择文件>页面设置，如下图所示。

  • 04

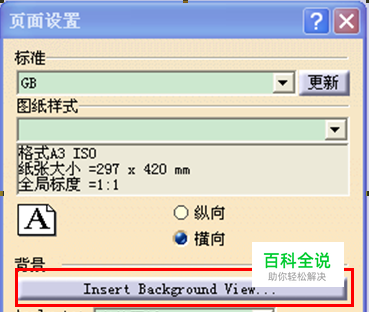

    完成第三不后弹出如下对话框，选择Insert Background View，如下图。

  • 05

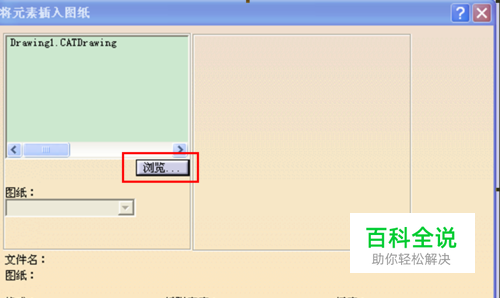

    这是得到“将元素插入到图纸”的对话框，选择浏览，找到存放格式图框的文件。

  • 06

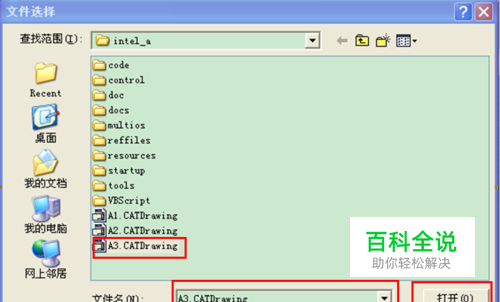

    如下图所示，选择A3格式图框（本文中选择A3），在点击右下角打开按钮。

  • 07

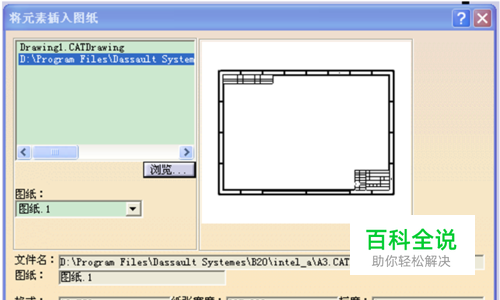

    可得到如下图的预览图，点击右下角插入即可。

  • 08

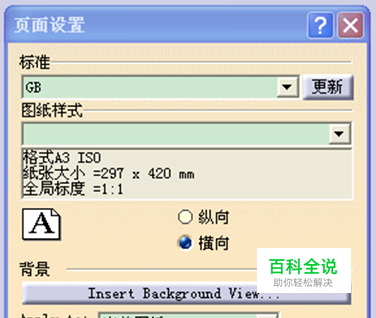

    回到页面设置对话框，点击确认完成。

  • 09

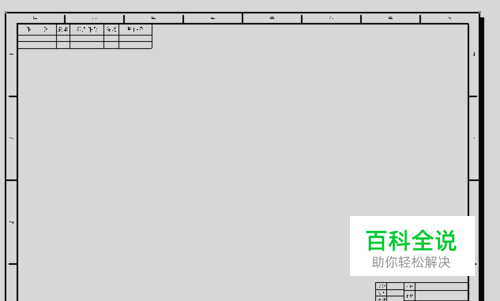

    效果图如下。
