新手SW曲面切除

简单讲下曲面切割

操作方法

  • 01

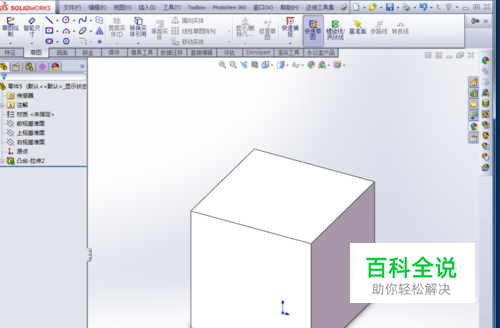

    打开零件

  • 02

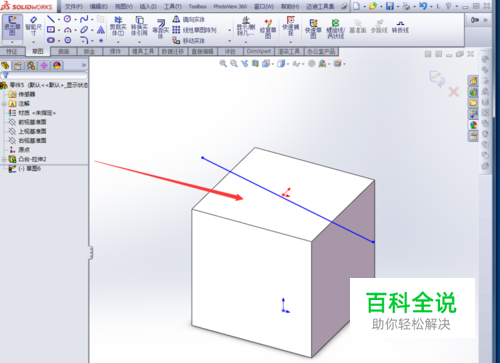

    绘制草图

  • 03

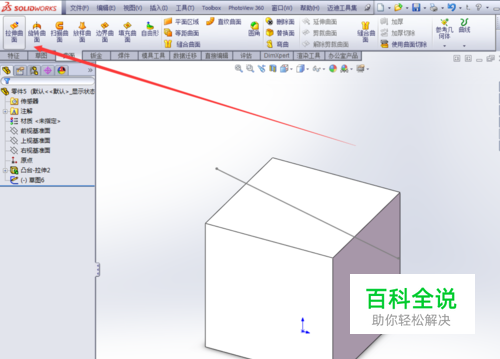

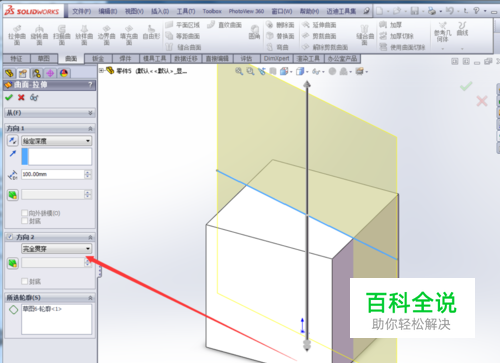

    拉伸曲面

  • 04

    拉伸一定要贯通实体

  • 05

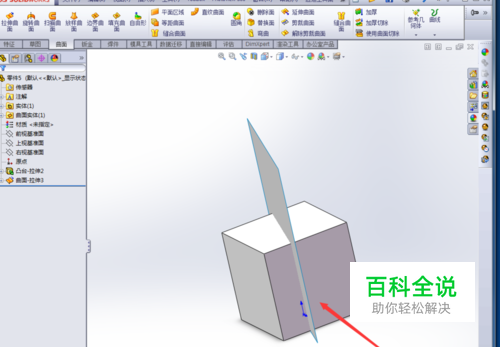

    完成拉伸

  • 06

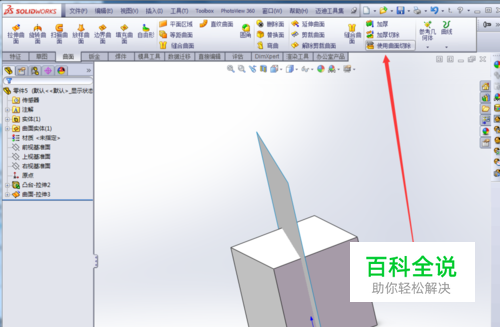

    找到曲面切除

  • 07

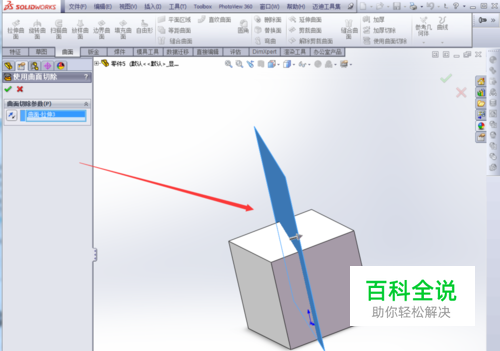

    进入，选择曲面

  • 08

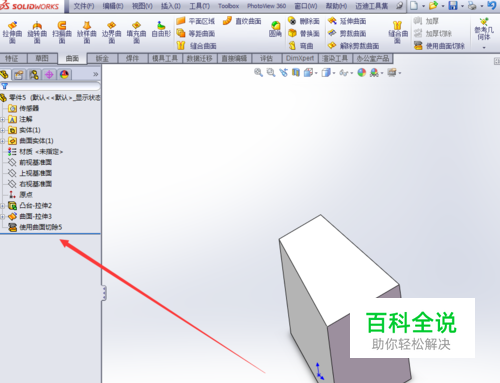

    确定，去掉了不是自己需要的

  • 09

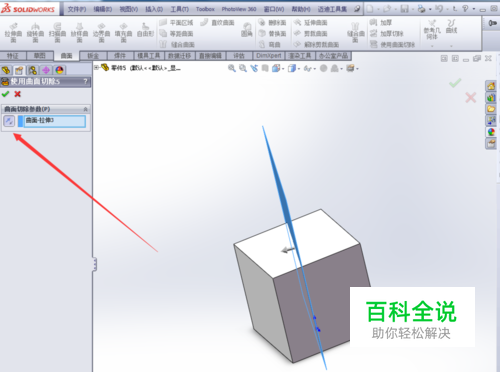

    重新进入，点击反向

  • 10

    正确了方向

  • 11

    将曲面隐藏
