UG如何进行管道设计

管道命令很重要,也是生活中常见的形状。

操作方法

  • 01

    首先,打开你电脑桌面上的UG软件,选中图标双击或者右键单击选择打开,该经验以UG10.0版本为例。

  • 02

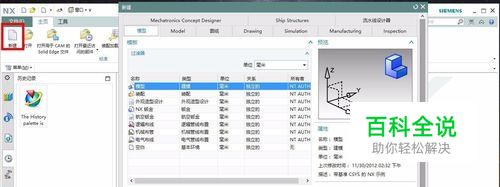

    我们 新建一个模型文件,命名为 hhh.prt,英文名即可。然后点击 确定。

  • 03

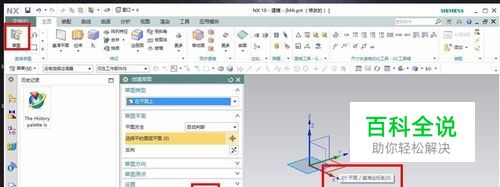

    然后点击 草图,选取草图平面为 xy平面(其他平面都可以的)。点击 确定。(确定按钮可用鼠标中键)

  • 04

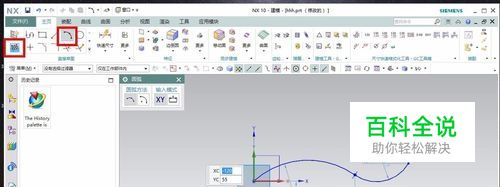

    在草图平面中,我们任意画一段曲线或者圆弧。点击圆弧命令。画好之后,退出草图。

  • 05

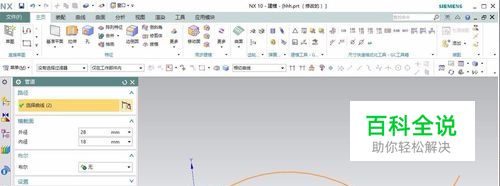

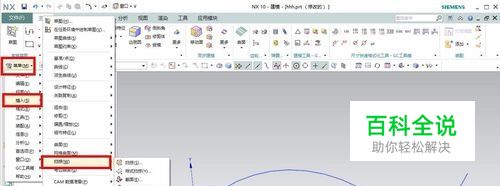

    在UG10.0菜单中(低版本的均有命令)依次选择插入--扫琼--管道命令,点击管道命令后,选取曲线为草图曲线,设定半径大小,预览后可以点击确定。

  • 06

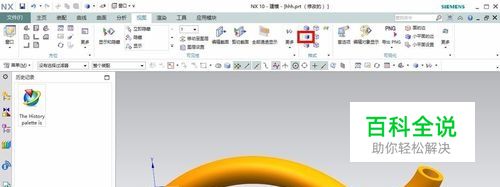

    我们可以将其着色,在视图选项中有着色命令(如下图所示),就可看见完整的管道了。
