ansys如何改变云图显示的刻度范围？
操作方法
- 01

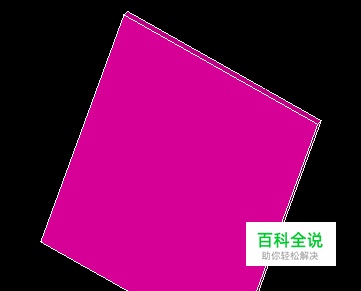

以已经计算完成的下图中的板为例进行介绍。这里仅显示的板的形状。
- 02
按照图1的步骤，依次选择，进行云图的显示。我们这里显示第三主应力，如图2所示。
- 03
第三主应力的云图显示如下图所示，云图的刻度范围为：-0.153e9~-0.118e9，也就是-153MPa到-118MPa之间。
- 04
首先，将动态模型的显示由开调整为关，鼠标左键点击一下即可。
- 05
鼠标放在颜色条上，然后右键点击---选择云图属性。出现第二幅图，可以调整颜色条的范围。
- 06
比如我们调整为-118e6到-130e6，也就是-118MPa到-130MPa。
- 07
调整后的颜色条范围变成了我们设置的范围，同时云图也做出了相应的变化，注意颜色灰色区域表明应力值均不在这个范围内。
- 08
如果我们想调回软件自身初始的范围值如何处理呢？很简单，只需要将第一个框的数值设为0即可。如第二幅图，已经回到了初始我们显示的范围值。
