Altium Designer(AD)如何设置PCB或者元件原点

Altium Designer(AD)如何设置PCB或者元件原点(零点)。
本实例将一个焊盘中心设置为原点

操作方法

  • 01

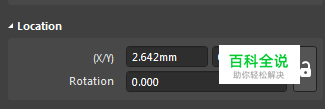

    首先选取一个非原点的焊盘。

  • 02

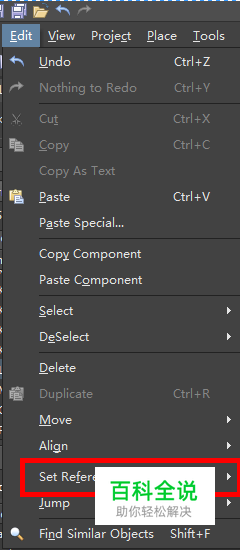

    在PCB图中,点击“Edit”,选择“Origin”,点击“set”,设置原点 如果是在元件封装时,点击“Edit”,选择“Set Reference”,有三个选项, 下面细讲。

  • 03

    选择“Pin1”,会将原点自动设置在pin1的中心。

  • 04

    选择“center”,会将原点设置在整个封装的中心。

  • 05

    选择“Location”,就可以自由选择原点位置。

  • 06

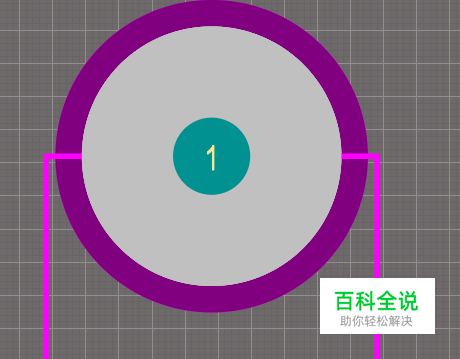

    这里以“pin1”选项进行设置,前提将焊盘序号改为1

  • 07

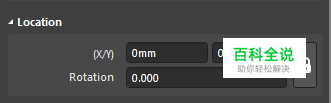

    原点选定后,如下图所示,显示0,0

(0)
