visio2013怎么添加尺寸标注

visio2013是一款不错的软件,用于绘制电气图、流程图是非常方便的。但是很多人不知道visio2013怎么添加尺寸标注,本次就给大家介绍下。

操作方法

  • 01

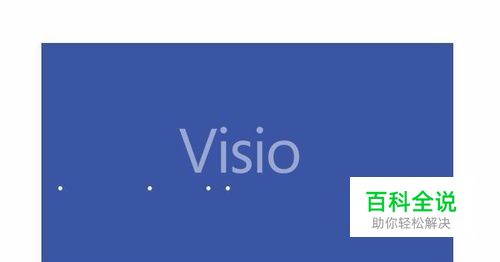

    打开visio2013,点击基本框图选项,我们新建一个空白文档。点击创建即可。

  • 02

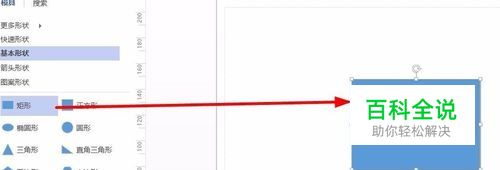

    我们拖动一个图形到空白处。这里我们选择基本形状中的矩形。稍微调整下尺寸。

  • 03

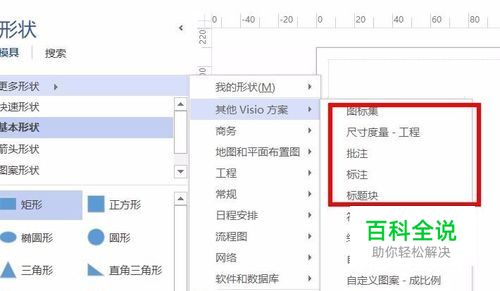

    我们点击模具里的更多形状,选择其他visio方案,选择尺寸度量—工程选项。

  • 04

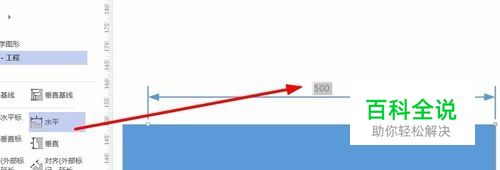

    我们可以根据需要来选择合适的标记,拖动到合适位置并调整。 软件默认是自动调整数值的,我们也可以双击数值自行修改。

  • 05

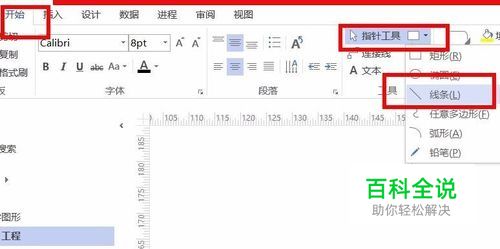

    当然了我们也可以自己画一个,选择线条命令,画几个线段。

  • 06

    画好后我们右键,选择设置形状格式,然后设置箭头类型即可。

  • 07

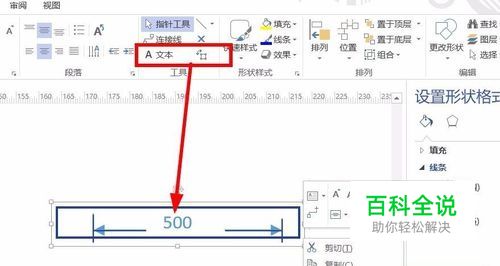

    用文本工具添加尺寸,然后全选尺寸与线段,右键,选择组合,这样更方便调整。
