DYNAFORM实例分析(S梁)
简单介绍如何用DYNAFORM分析S梁的成形过程,还包括快速设置(QuickSetup),以及分析参数的设置。
操作方法
- 01

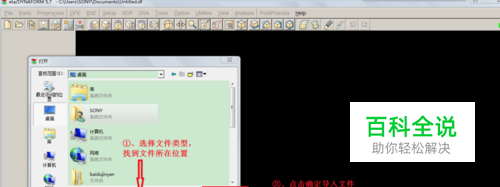

导入文件。 进入软件界面之后,选择”file | import“,改变文件类型,找到文件位置,依次导入所需的源文件。
- 02

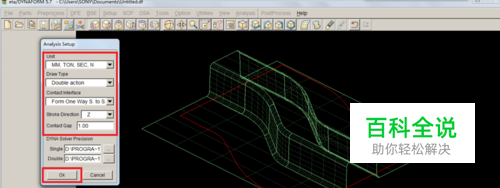

分析设置。 选择”tools | analysis setup “,根据所需的要求,依次输入参数,选择”ok“,完成分析设置。
- 03

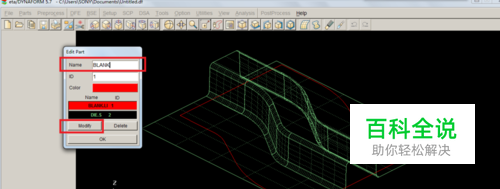

编辑零件层。 选择”parts | edit“,改变图层名称,颜色,选择”modify“进行应用,做完所有的改变之后,选择”ok“。
- 04

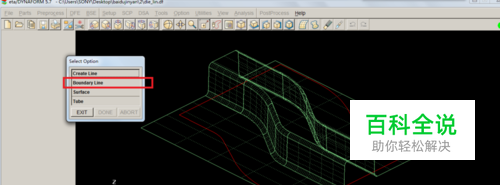

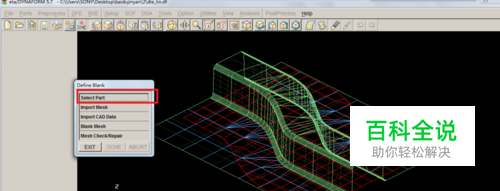

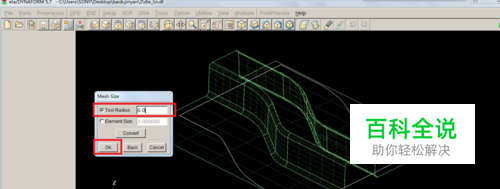

毛坯网格划分。 选择”tools | blank generator | boundary line | part“,选择需要划分的图层,并设置网格尺寸,选择”ok“,应用网格即可。
- 05

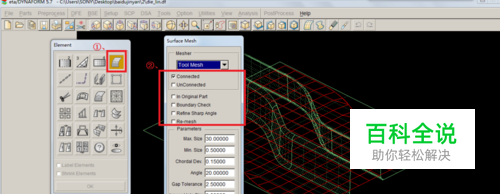

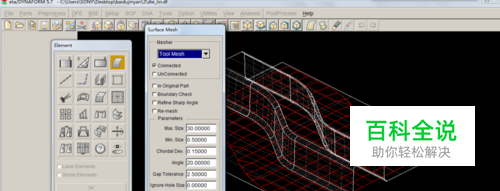

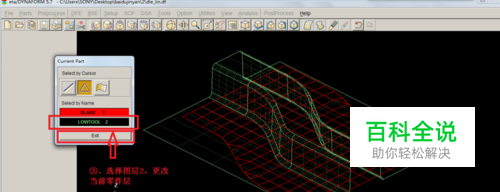

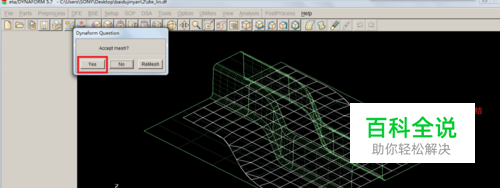

曲面网格划分。 首先要更改当前图层,然后选择”preprocess | element“,选择”surface mesh“,按照要求依次设置参数,并选择“part”,确定所需划分网格的图层,选择”ok“,应用“apply”就行。
- 06

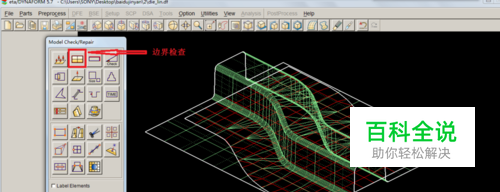

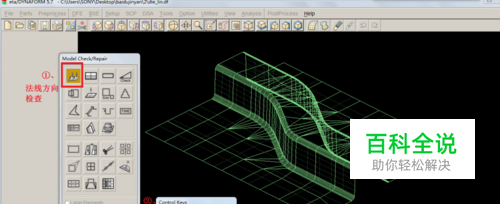

网格检查。 包括法线方向和边界。选择”preprocess | model check/repair“,若发现缺陷,需及时修补。
- 07

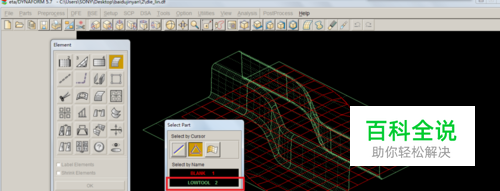

定义压边圈。 首先选择“parts| create”新建一个图层,命名为”LOWRING“。然后选择”parts | add...to part“,在新对话框中选择”element“,选择”spread“,更改角度为”1°“,在视图中选择完毕之后,选择”ok“,随后应用即可。选择”parts | separate“,分离”LOWTOOL“和”LOWRING“图层。
- 08

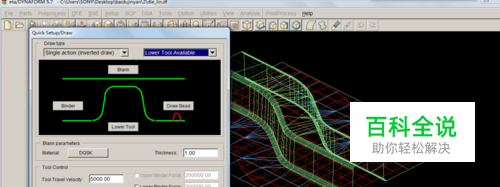

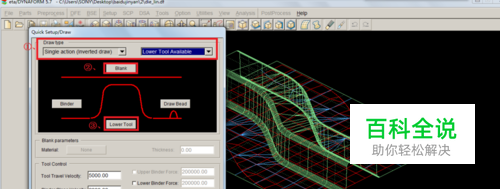

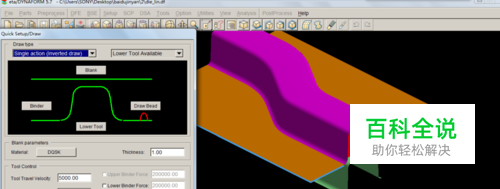

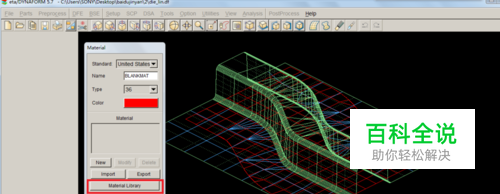

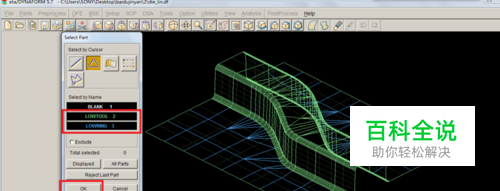

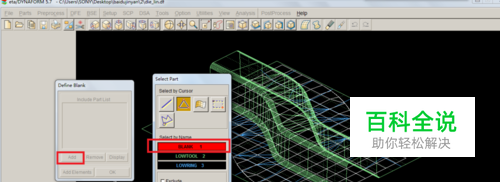

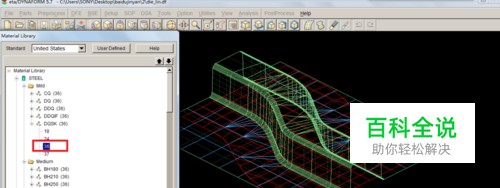

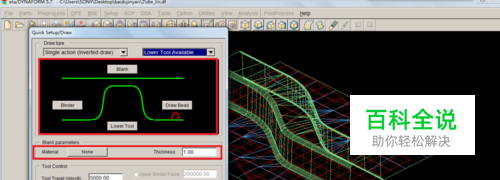

快速设置。 选择”setup | draw die“,按照要求设置参数,并定义工具,在窗口中选择”blank | select part”,点击“add”,选择图层,点击”ok“,类似完成其他工具的定义,(窗口中的线条显示绿色,代表定义完全)。然后定义板材,在材料库中选择所需的材料,在界面下方选择”apply“即可。
- 09

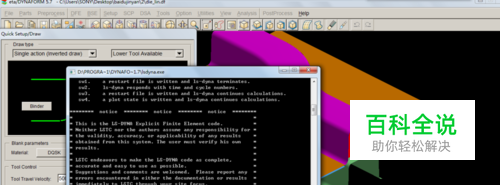

分析参数设置和求解计算。 提交运算之前,可以选择”preview“预览。然后选择”submit job “,依次设置参数之后,选择”ok”,等待运算完成之后,就可在后处理界面中进行分析。
