4.35V锂电池充电IC和保护IC的完整电路

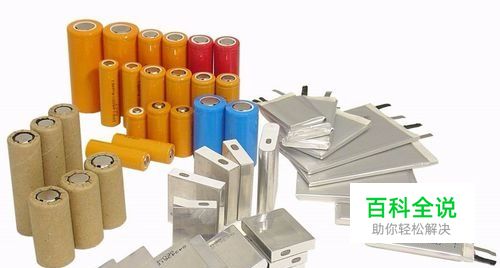

随着数码产品如手机、笔记本电脑等产品的广泛使用，锂离子电池以优异的性能在这类产品中得到广泛应用，并在逐步向其他产品应用领域发展。1998年，天津电源研究所开始商业化生产锂离子电池。习惯上，人们把锂离子电池也称为锂电池，但这两种电池是不一样的。时至今天，锂离子电池已经成为了主流中的主流。
锂离子电池一般是使用锂合金金属氧化物为正极材料、石墨为负极材料、使用非水电解质的电池。
操作方法
- 01
不少人问4.35V和4.2V的锂电池有什么区别？ 1，电池充电截止电压； 2，电池容量 3，需要不一样的充电管理IC和锂电池保护IC 例如用7071C+PL4057做成的4.35V锂电池充电/保护电路用来给4.2V的锂电池充电的话，可能会因为过充而电池膨胀或者爆炸。相反的话，用4.2V的锂电池充电电路给4.35V锂电池充电的话，只会充不满，这样造成很大的浪费和成本，还不如用4.2V的锂电池。
- 02

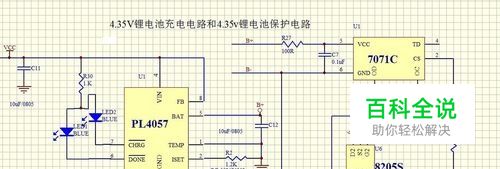

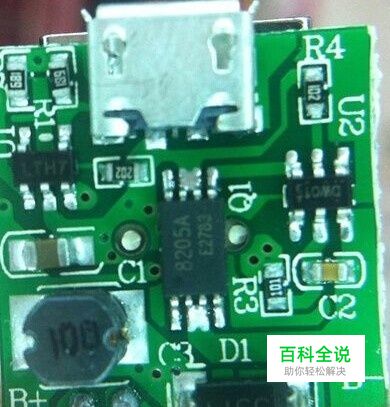

普通锂电池（4.2v）的充电/保护电路也是很常见了，一般都是DW01和4056； 高压锂电池（4.35v）的充电/保护电路，一般就是PL7071和PL4057； 值得一说的是： PL7071可直接替换DW01，PL4057可直接替换4056，不需要更改其他元件。也就是说只要更换电池和2个芯片就可以了。省去了工程师打板的时间。
- 03

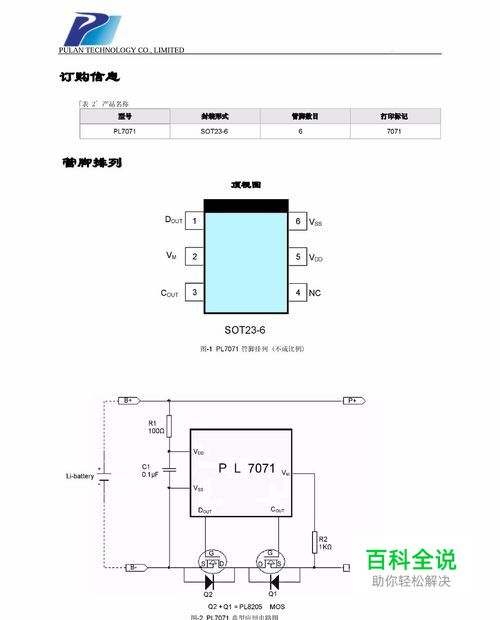

7071C锂电池4.35V保护IC的典型电路和脚位。7071C可以说就是一个用在4.35V锂电池保护的电路的DW01。简单方便。
- 04

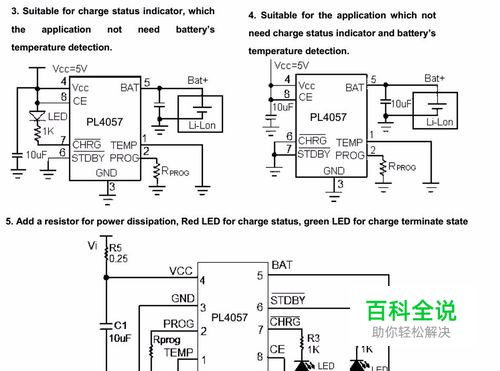

PL4057锂电池4.35V充电管理IC。专门针对4.35V锂电池的充电管理电路。最大充电电流1A，可通过电阻阻值来调整自身所要的充电电流。
