cad 2008自学教程:[59]cad怎么画水示意图

cad怎么画水示意图,水管分有热水和冷水,在cad里用什么来表示呢,如下图有解说。

操作方法

  • 01

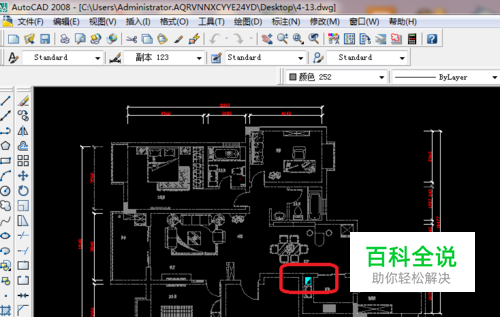

    1、如下图所显示,把上一篇的内容在复制一篇,在图如下图,这里画一个正方形,在画一斜边,在填充青色。

  • 02

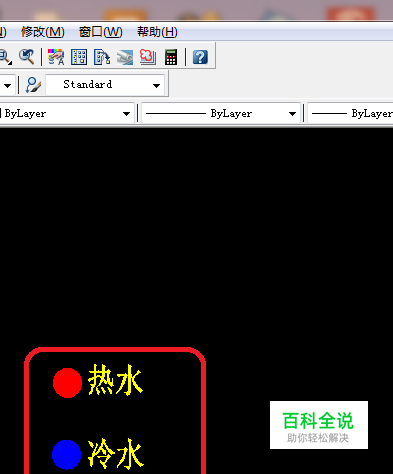

    2、如下图是红色为热水,蓝色为冷水。

  • 03

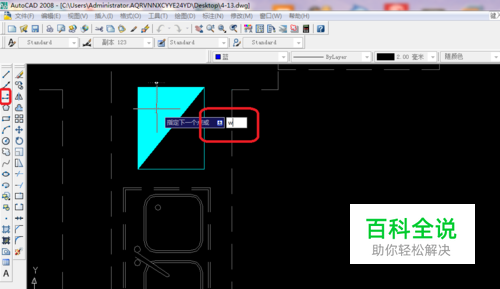

    3、单击“多段线”在输入“W"在”空格“。

  • 04

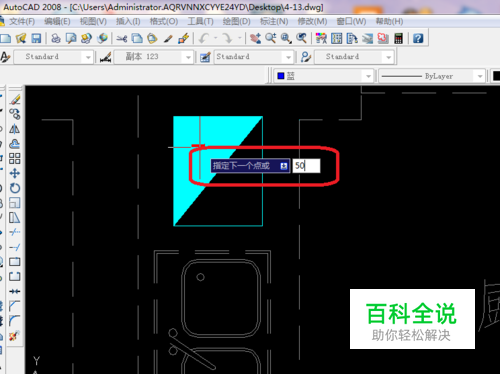

    4、如下图在输入”50"在空格、在空格。这里50的意思50毫米大。

  • 05

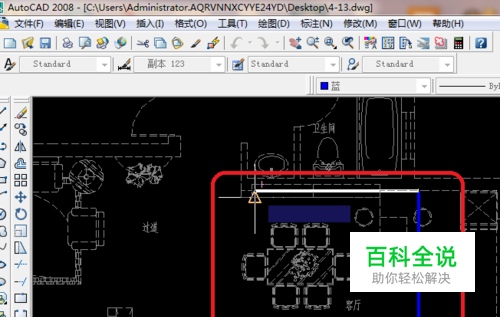

    5、在画出如下图,这里是冷水管的表示。

  • 06

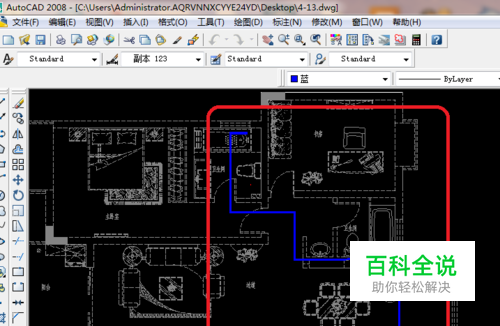

    6、在画完冷水管。

  • 07

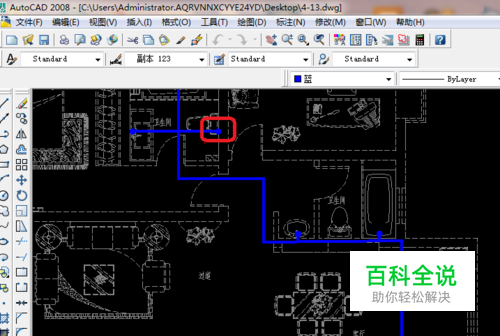

    7、在画一个小圆表示到这里了,这里就是开关。

  • 08

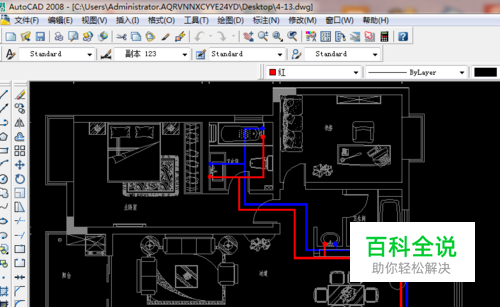

    8、在把热水也画上,改为红色。

  • 09

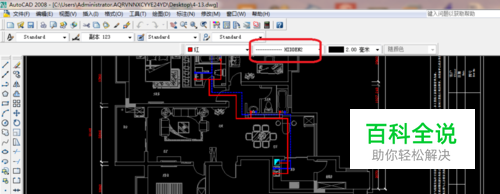

    9、在把冷水管改为虚线。如下图就完成了水示意图了。
