A1SHB,A2SHB三极管MOS

A1SHB是P沟道MOS管，A2SHB是N沟道MOS管。封装都是SOT23-3封装

操作方法

  • 01

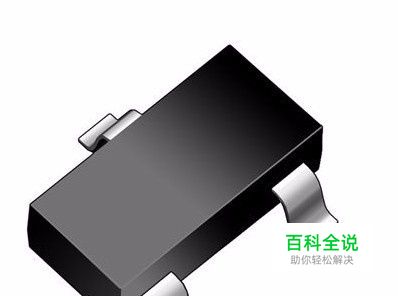

    A1SHB(PL2301)实物图片,PL2301是三极管的一种，属于场效应管。

  • 02

    A2SHB(PL2302)实物图片，PL2302是三极管的一种，属于场效应管。

  • 03

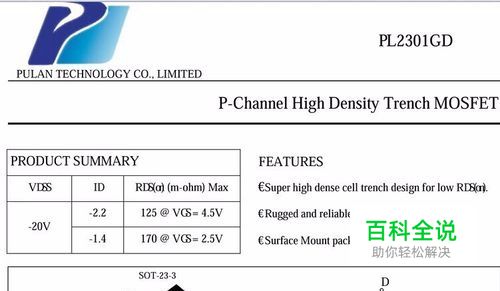

    A1SHB（PL2301）PMOS管。 晶体管类型 ： P沟道MOSFET 最大功耗PD ： 1.25W 漏源电压VDS ：－20V（极限值） 漏极电流ID：TA=25°时：-2.2A，TA=70°时：-1.4A 栅极漏电流IGSS：±100nA。

  • 04

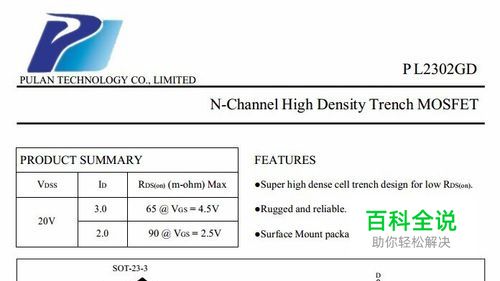

    A2SHB（PL2302）NMOS管。 晶体管类型 ： N沟道MOSFET 最大功耗PD ： 1.25W 漏源电压VDS ：20V（极限值） 漏极电流ID：TA=25°时：3.0A，TA=70°时：2.2A 栅极漏电流IGSS：±10uA。
