今天我们就来说说网线的水晶头制作方法以及网线的排列方法。

操作方法

01

首先我们先来熟悉网线的排列方法：网线的布线标准中规定了两种双绞线的线序568A与568B。标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8；标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。直通网线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。交叉网线必须一端遵守TIA/EIA 568A标准，另一端遵守TIA/EIA 568B标准。 10M网线使用1236编号线缆传递数据（12发36收），100M网线使用4578编号线缆（4578为双向线），1~8的排序方式水晶头有铜片朝向自己，开口向下，从左至右排序为1~8
02

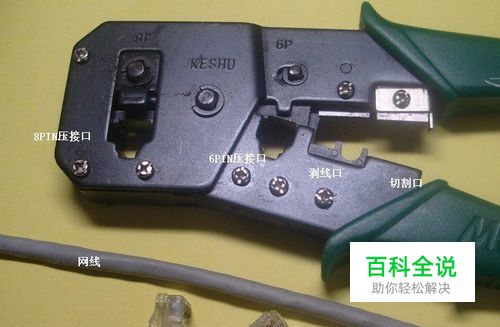

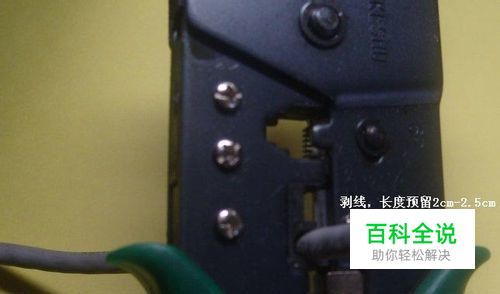

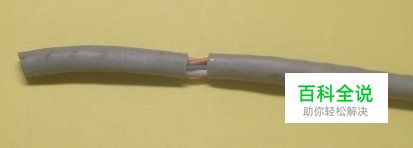

用集线器剥线去除网线表皮保护层只需先把压线钳压紧，然后要把网线手动旋转一圈即可
03

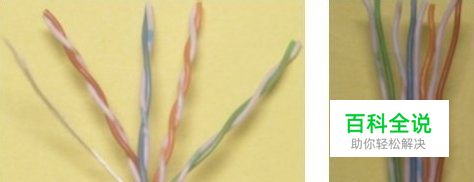

把脱落的一端剥掉，然后参照上文线序把线缆理顺，如下图，注意网线的颜色，绿跟白绿是一对，橙跟白橙是一对，蓝跟白蓝是一对，棕跟白棕是一对，我们需要把他们分开，然后按照白绿-绿-白橙-蓝-白蓝-橙-白棕-棕顺序（这是A端，做直通网线，B端也按这个顺序，如果是做交叉线B端就要按照白橙-橙-白绿-蓝-白蓝-绿-白棕-棕顺序进行排列，A端相同）进行排列，并理直线缆。
04

理顺之后，然后放到压线钳的切割口修剪整齐（如下图），注意预留的无保护层端，不要太端也不要太长（刚刚卡尺没找到，大概是1.5cm左右，这样可以保证压接后封皮正好在卡口的上面，增加网线的抗拉力）
05

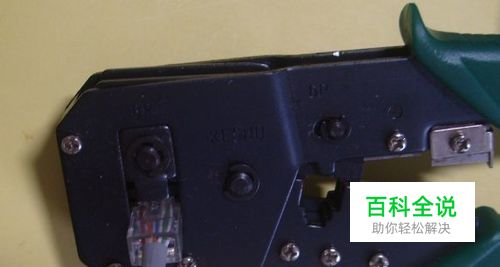

修剪好之后，然后把水晶头正面朝向自己（有铜片的一面），把线缆捏平水平插进水晶头的尾端，注意要均匀用力，先让排线都进去压接口，然后在用力推排线，直到接触到水晶头的末端（垂直铜片端可以看到线缆铜芯）。然后就可以放到压线钳进行压接，注意一定要把水晶头放置到位（钳子的突出压片会正好对准每个铜片位置），然后再压接（一次用力压到底，钳子卡口尺寸都是计算好的，不会压坏水晶头的），听到“咔”一声即表示卡口已经压接下去，前面的铜片也会同时压接下去。
06

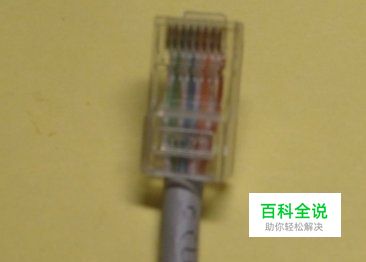

压好后就可以退出水晶头,可以检查一下铜片是否均匀平齐压下去：以相同的方法制作另一头即可
07

制作完后，直接插在电脑上测试，如不能使用，检查线是否排列正确，水晶头铜片是否接触到线芯了。制作失败后，按照方法从新在制作一次即可。
