3DS MAX如何展开UV（贴图坐标）？

介绍在3DS MAX(2017)中，如何使用修改器展开UV。
展UV是为了渲染UV和导入Photoshop等软件制作纹理做准备（限于篇幅，本不讲解，请查看其它有关）

操作方法

  • 01

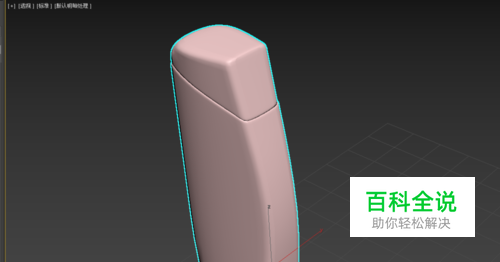

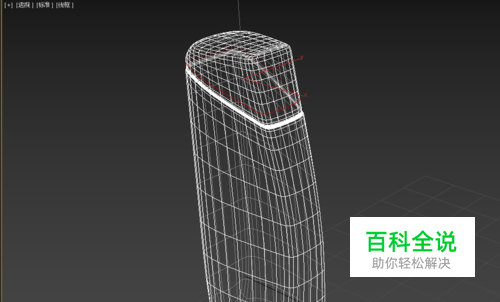

    首先，我们有一个洗发露瓶子的模型，线框结构如图。

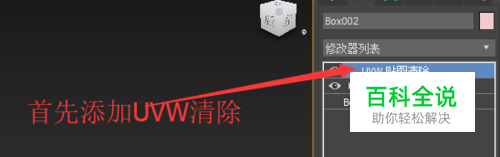

  • 02

    首先，我们添加一个UVW清除修改器。 这是因为这个模型是从长方体做出来的，一直带有长方体的默认UV坐标。我们需要清除后才能展开自己的UV.

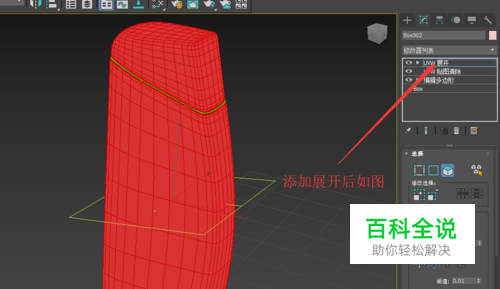

  • 03

    接着添加UVW展开修改器，如图。我们看到整个物体呈现红色， 没有多余的绿色边或蓝色边，这说明现在物体UV确实处于 蛮荒状态。

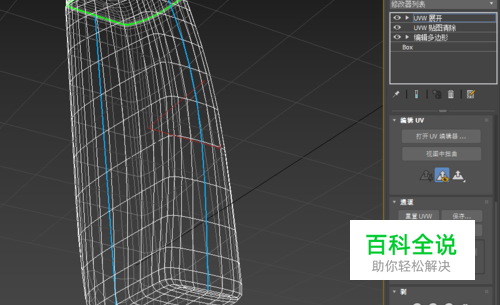

  • 04

    展开UV的原理就像是切割皮肤。首先选中两边侧面。接着点击“ 将边选择转换为接缝”按钮。我们看到边变成了蓝色，说明已经成为接缝。

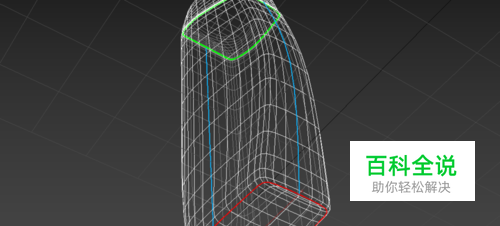

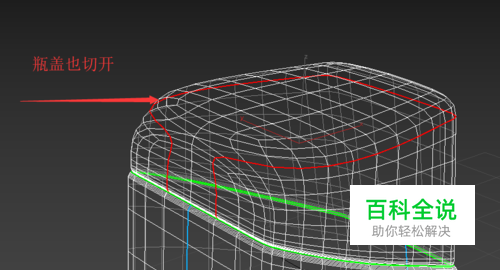

  • 05

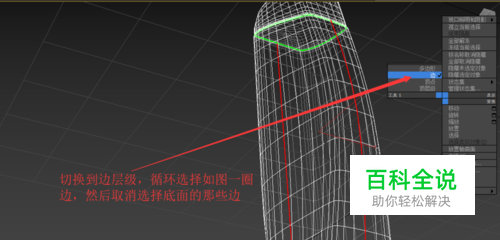

    同理，我们切开瓶盖和底部。将这几个边转换为接缝的目的是将网格切成能 尽可能铺展平的 多个部分。

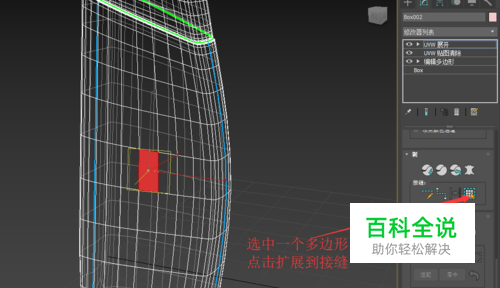

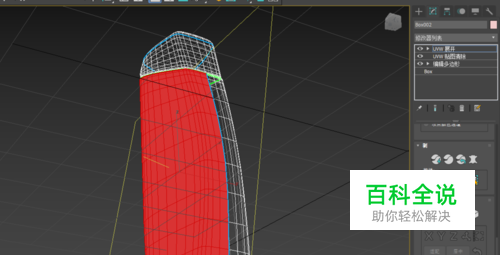

  • 06

    接着选择一个面，点击“ 将多边形选择扩展到接缝”，我们看到这一大块被选中了。说明接缝切的没问题。

  • 07

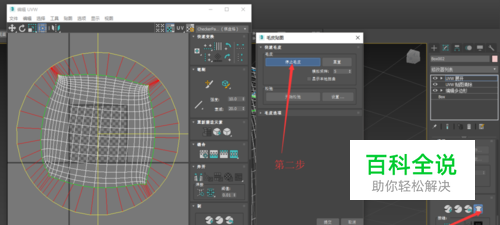

    接着点击“剥”面板中的 毛皮贴图按钮，接着在毛皮贴图面板中，点击 开始毛皮按钮，将其拉开。

  • 08

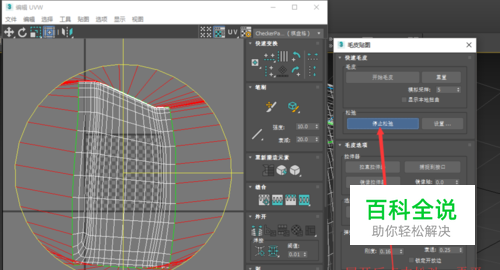

    接着点击下面的开始松弛，会自动将贴图松弛到 尽可能与原网格的形状匹配。

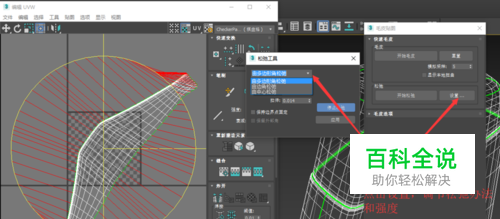

  • 09

    如果我们松弛后发现有重叠等问题，可以点开始松弛右边的设置按钮，切换松弛模式，设置松弛强度等。

  • 10

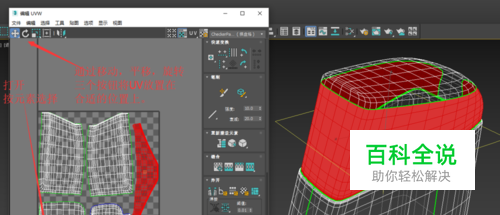

    最后，将每一块网格都松弛好了以后，在 编辑UVW窗口中，打开下方的按元素选择，然后通过移动/平移/旋转三个按钮将这“几块皮”调整到方框内。 UV展开完成。
