如何利用CAD中的夹点进行直线的旋转?

CAD中的夹点具有很多不一样的功能,下面就让小编来为大家具体介绍一下它的直线旋转功能吧,希望对大家有所帮助。

操作方法

  • 01

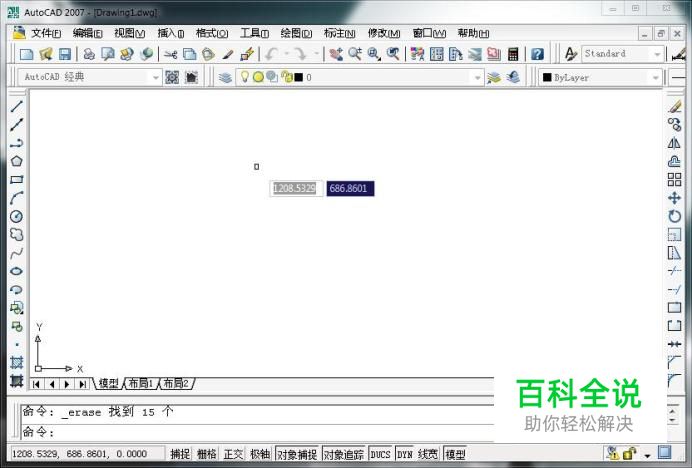

    首先打开CAD软件,操作界面如图所示。

  • 02

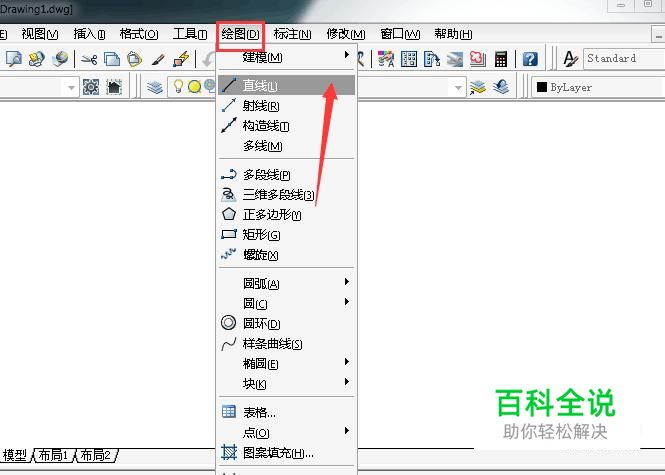

    点击绘图工具栏中的“直线”,如图所示。

  • 03

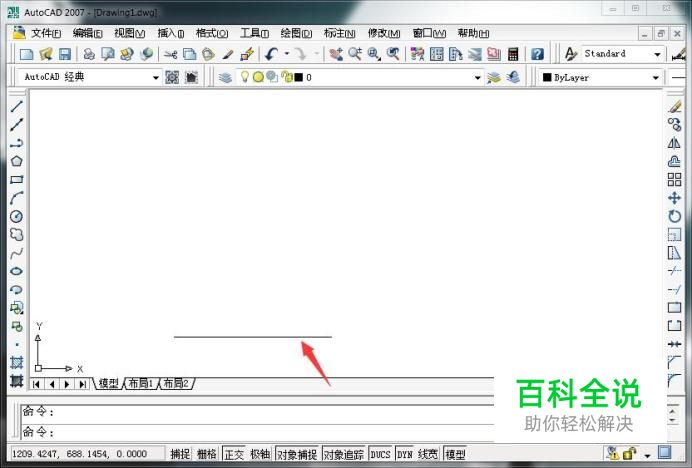

    画出一条长度适中的水平直线,如图所示。

  • 04

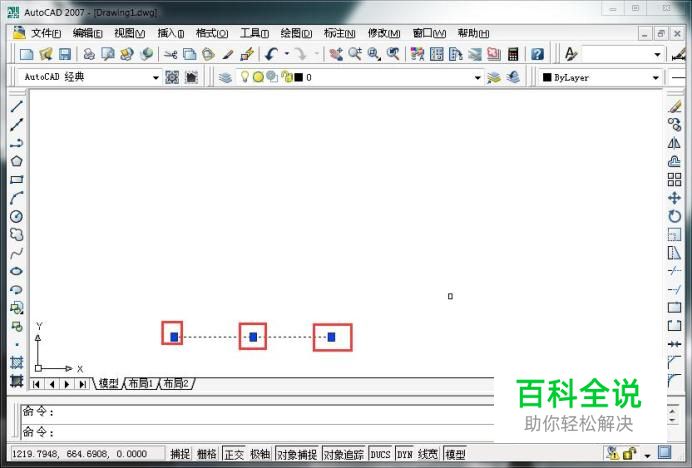

    用鼠标点击直线,会发现直线有三个夹点,如图所示。

  • 05

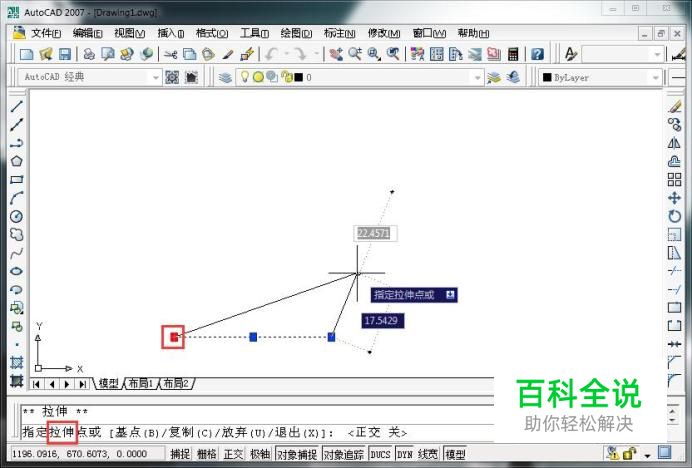

    点击左端的夹点,当夹点颜色呈红色时,表示被选中,这时夹点执行的是拉伸功能,如图所示。

  • 06

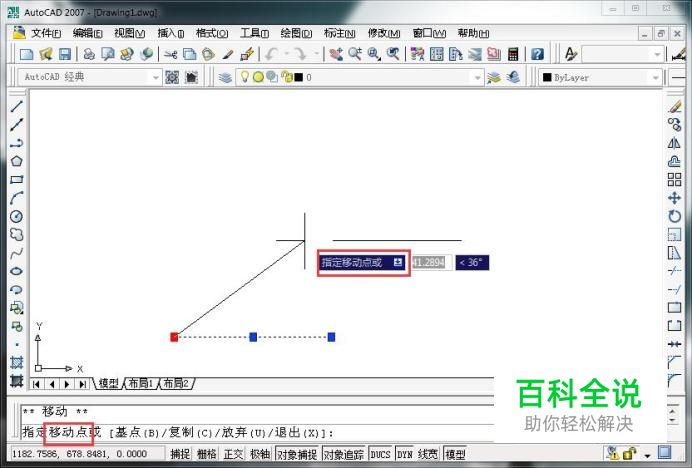

    敲击空格键,发现夹点执行的是移动功能,如图所示。

  • 07

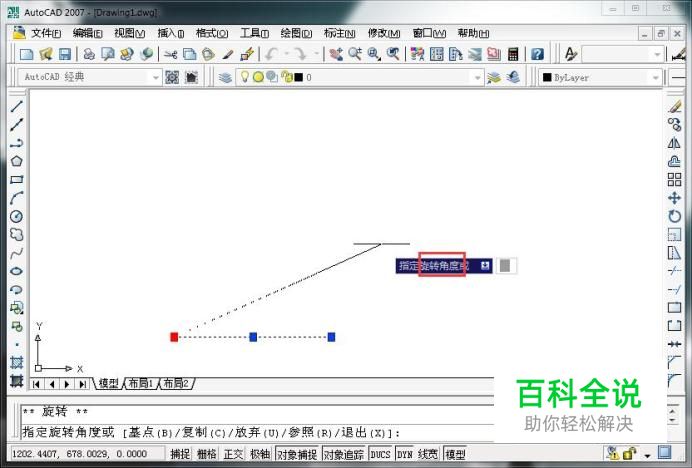

    再次敲击空格键,这时夹点执行的就是旋转功能了(也就是说从拉伸功能到旋转功能需要敲击两次空格键),如图所示。

  • 08

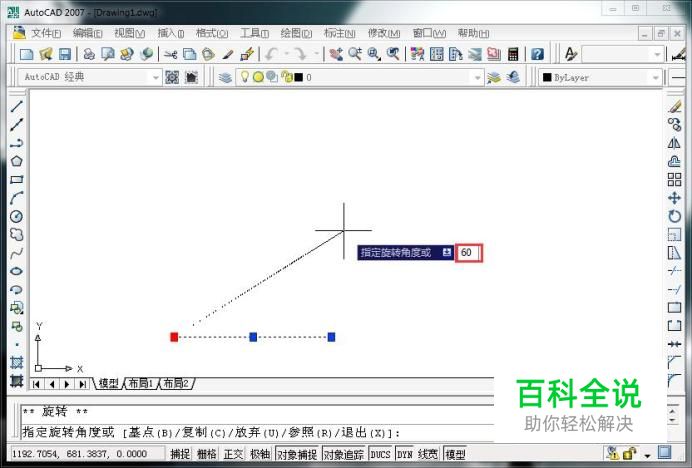

    输入旋转的角度为60,如图所示。

  • 09

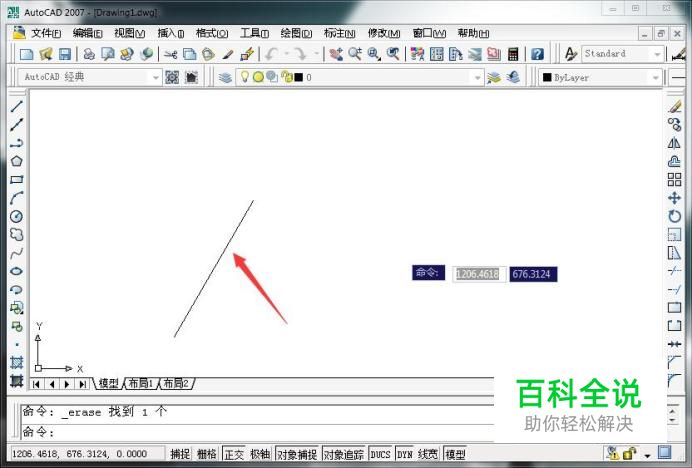

    旋转后的直线如图所示。

  • 10

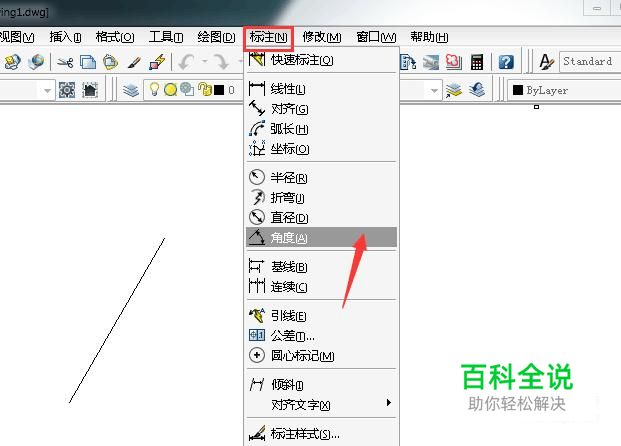

    点击标注工具栏中的“角度”,如图所示。

  • 11

    标注完成后可以看出旋转后直线的角度为60°(下方水平的直线为角度标注时的辅助线),如图所示。
