交换机的性能参数分析
交换机的性能参数分析？适用选择和可拓展选择是我们选择交换机的两个出发点。
操作方法
- 01

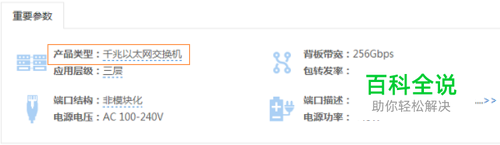

交换机的产品类型： 1、快速以太网交换机 2、千兆以太网交换机 3、万兆以太网交换机 4、POE交换机 5、光纤交换机 6、网管交换机 7、企业级交换机 8、智能交换机 9、SOHO交换机 10、网吧专用交换机 11、路由交换机 12、运营级接入交换机 因为交换机的类型很多，所以在选择的时候，应该根据自己的应用目标选择恰当的交换机。
- 02

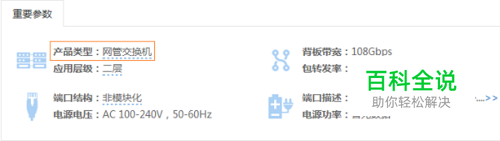

交换机的分类说明： 1、根据网络覆盖范围划分交换机：广域网交换机和局域网交换机 2、根据传输介质和传输速度分交换机：以太网交换机、快速以太网交换机、千兆以太网交换机、10千兆以太网交换机、ATM交换机、FDDI交换机和令牌环交换机。 3、根据交换机应用网络层次划分交换机：企业级交换机、校园网交换机、部门级交换机和工作组交换机、桌机型交换机。 4、根据交换机端口结构划分交换机：固定端口交换机和模块化交换机。 5、根据工作协议层划分交换机：二层交换机、三层交换机和四层交换机。 6、根据是否支持网管功能划分交换机：网管型交换机和非网管理型交换机。
- 03

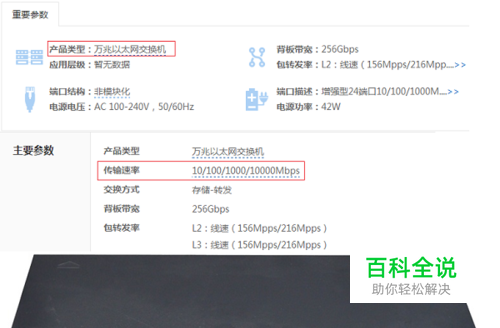

交换机的传输速度：是指交换机端口的数据交换速度。目前常见的有10Mbps、100Mbps、1000Mbps等几类。还有10GMbps交换机。 应用举例： 1、 10M/100Mbps自适应交换机适合工作组级别使用。 2、纯100Mbps或1000Mbps交换机应用在部门级以上的应用或骨干级别应用。 3、10GMbps的交换机主要用在电信等骨干网络上。
- 04

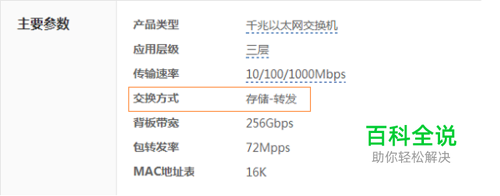

目前交换机在传送源和目的端口的数据包时通常采用直通式交换、存储转发式和碎片隔离方式三种数据包交换方式。。 1、直通交换方式（Cut-through）：可以理解为在各端口间是纵横交叉的线路矩阵电话交换机。 2、存储转发方式（Store-and-Forward）应用最广泛！ 以太网交换机的控制器先将输入端口到来的数据包缓存起来，先检查数据包是否正确，并过滤掉冲突包错误。确定包正确后，取出目的地址，通过查找表找到想要发送的输出端口地址，然后将该包发送出去。 存储转发方式在数据处理时延时大，这是它的不足，但是它可以对进入交换机的数据包进行错误检测，并且能支持不同速度的输入／输出端口间的交换，可有效地改善网络性能。 这种交换方式支持不同速度端口间的转换，保持高速端口和低速端口间协同工作。实现的办法是将10Mbps低速包存储起来，再通过100Mbps速率转发到端口上。 3、碎片隔离式（Fragment Free）： 这是介于直通式和存储转发式之间的一种解决方案。
- 05

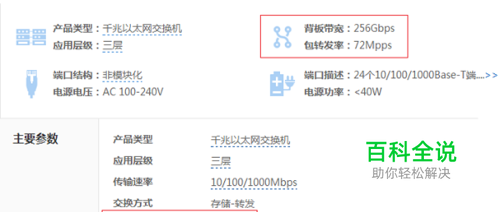

交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。 1、背板带宽标志了交换机总的数据交换能力，单位为Gbps。 2、背板带宽越高，处理数据的能力就越强，设计成本也会越高。 3、 线速的背板带宽， 考察交换机上所有端口能提供的总带宽。计算公式为端口数*相应端口速率*2（全双工模式），总带宽≤标称背板带宽，背板带宽上是线速的。 4、第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps，速率能≤标称二层包转发速率，交换机是线速。 5、 第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps，速率能≤标称三层包转发速率，交换机是线速。 说明： 对于万兆以太网，一个线速端口的包转发率为14.88Mpps。 对于千兆以太网，一个线速端口的包转发率为1.488Mpps。 对于快速以太网，一个线速端口的包转发率为0.1488Mpps。 对于OC－12的POS端口，一个线速端口的包转发率为1.17Mpps。 对于OC－48的POS端口，一个线速端口的包转发率为468MppS。 包转发率标志了交换机转发数据包能力的大小。一台交换机的背板带宽越高，所能处理数据的能力就越强，也就是包转发率越高。
- 06

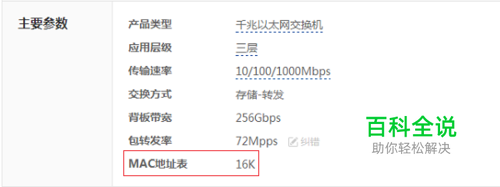

在交换机的每个端口，都需要足够的缓存来记忆这些MAC地址，所以Buffer（缓存）容量的大小就决定了相应交换机所能记忆的MAC地址数多少。
- 07

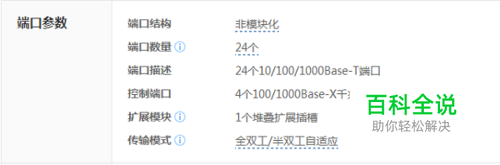

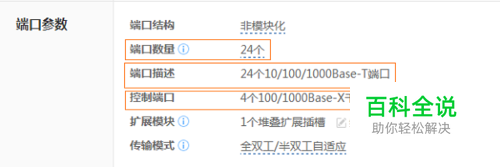

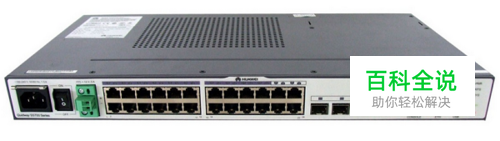

交换机设备的端口数量是交换机最直观的衡量因素，针对固定端口交换机，常见的标准的固定端口交换机端口数有8、12、16、24、48等几种。
- 08

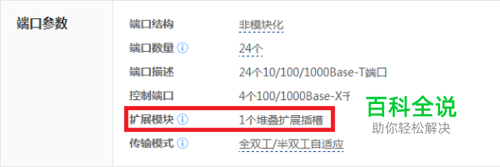

模块化插槽数量针对模块化交换机，是指模块化交换机所能安插的最大模块数。用户可任意选择不同数量、不同速率和不同接口类型的模块，以适应千变万化的网络需求。企业级交换机应考虑其扩充性、兼容性和排错性，应当选用模块化交换机以获取更多的端口。
- 09
交换机的全双工是指交换机在发送数据的同时也能够接收数据，迟延小，速度快。
- 10

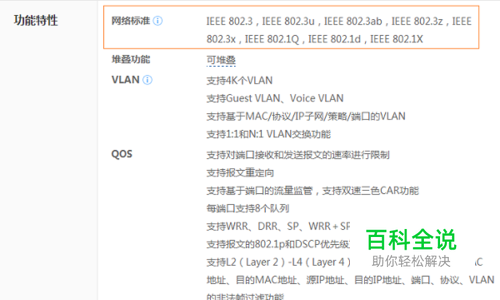

IEEE（美国电子电气工程师协会）制定的以802开头的标准： 目前共有11个与局域网有关的标准： IEEE 802.1── 通用网络概念及网桥等 IEEE 802.2── 逻辑链路控制等 IEEE 802.3──CSMA/CD访问方法及物理层规定 IEEE 802.4──ARCnet总线结构及访问方法,物理层规定 IEEE 802.5──Token Ring访问方法及物理层规定等 IEEE 802.6── 城域网的访问方法及物理层规定 IEEE 802.7── 宽带局域网 IEEE 802.8── 光纤局域网(FDDI) IEEE 802.9── ISDN局域网 IEEE 802.10── 网络的安全 IEEE 802.11── 无线局域网
- 11

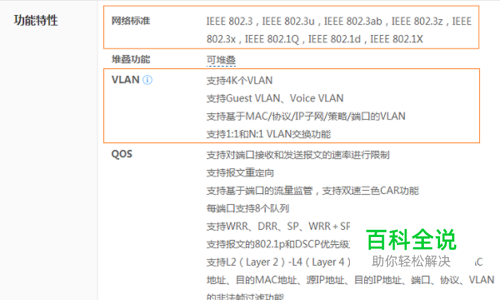

VLAN，中文名为"虚拟局域网"， VLAN是一种将局域网设备从逻辑上划分，不是从物理上划分，成一个个网段，从而实现虚拟工作组（单元）的数据交换技术。
