solidworks怎样标志圆弧之间的距离

大家在使用solidworks标注圆弧之间的尺寸时都会遇到这样的问题:绘出的图形并不是两圆弧之间的距离,而是两圆弧的圆心之间的距离,当然这肯定不符合我们当初设想的要求,因此我们需要修改,以满足我们的要求。在此,我衷心希望分享的能对你有所帮助。

操作方法

  • 01

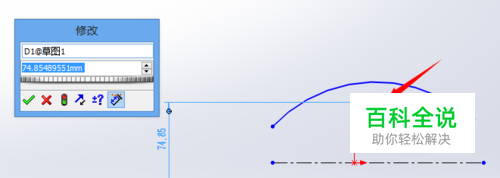

    如图,便是我们普通绘制尺寸。

  • 02

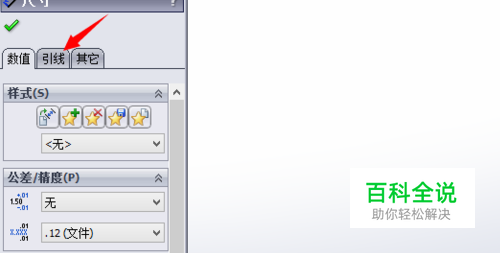

    点击引线。在这,顺便强调一下,随着solidworks的版本更新,此功能的位置会有所不同,有些版本则在单击右键的属性中。具体操作也讲一下,把那尺寸大小都选择最大就可以了。

  • 03

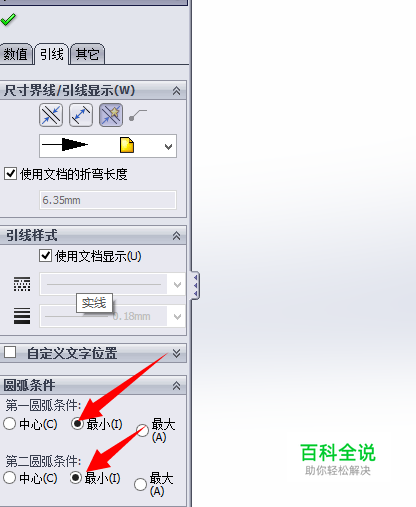

    把圆弧条件选为最小。

  • 04

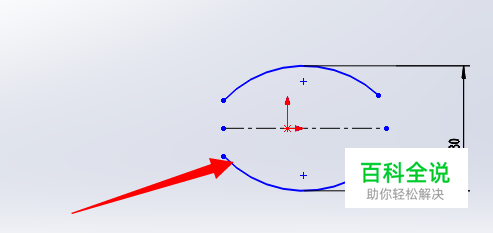

    按照具体操作做下,圆弧尺寸便标注好了。
