soildworks怎么建百叶窗模型
百叶窗是钣金件中常见的特征，这片分享介绍如何建百叶窗的模型。
操作方法
- 01

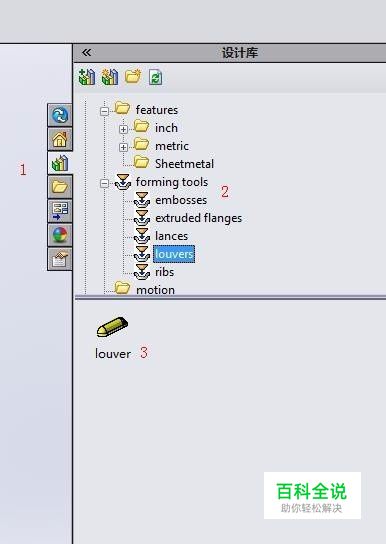

在soildworks中找到图示的文件夹，可以看到一个自带的百叶窗模型。
- 02

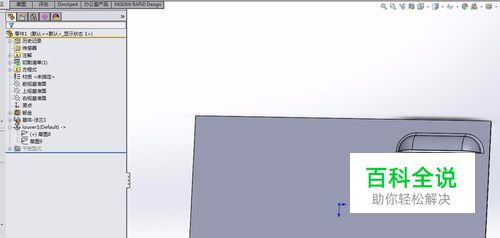

双击这个模型，即可以生成零件。
- 03
为了避免修改自带的模型，首先把这个模型另存到一个地方。
- 04

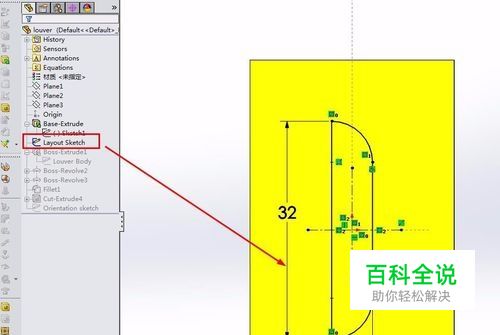

打开另存的文件，对尺寸进行修改。一般可以修改拉伸板的长度和宽度，其次修改草图的主要尺寸。
- 05

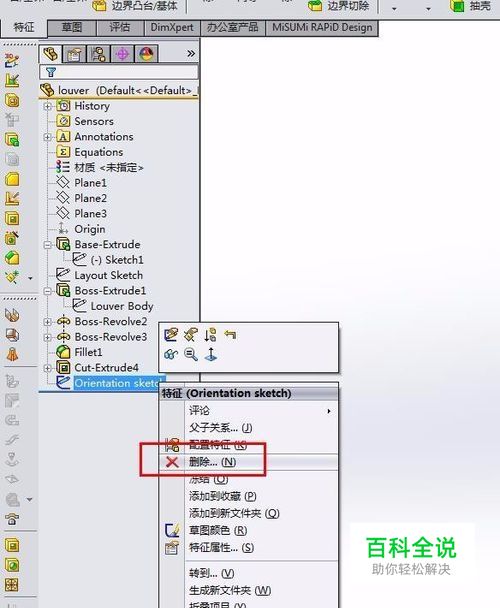

可以删除最后一个草图。
- 06

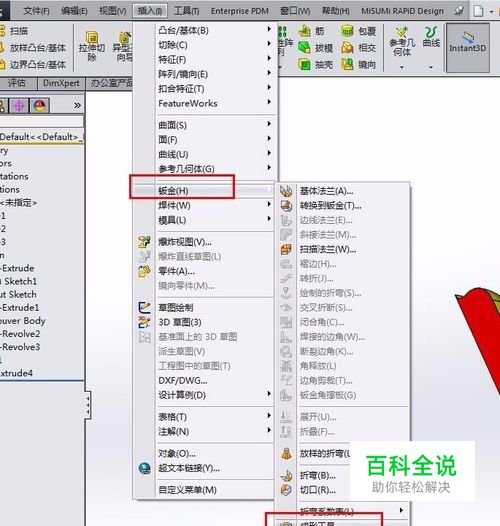

在视图，钣金中找到成形工具。
- 07

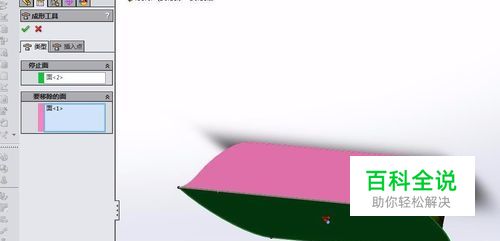

选择结束面和开始面。
- 08

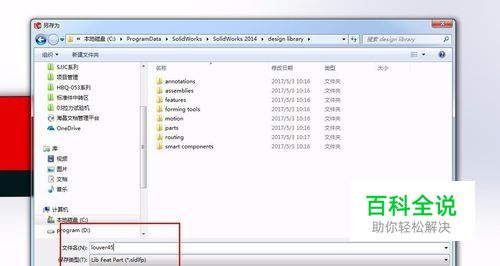

保存，注意保存的格式。
- 09

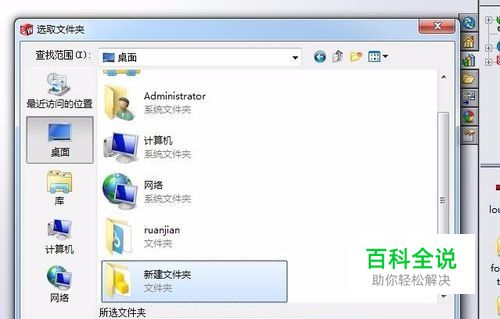

在零件库中右击点击添加文件夹，把刚才存的零件文件夹加进去。
- 10
就可以在钣金上面直接应用了。
