PCB快速掌握:[8]如何设置pcb层数
设计pcb时,首先需要考虑的是设计几层板子,然后开始布线,下面介绍如何使用Altium designer进行pcb层设置
操作方法
- 01

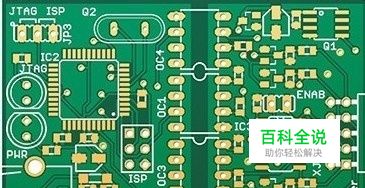

pcb就是一块电路板,一般元器件都放在一面,另一面可放可不放元器件,大多数是不放或者少放元器件的,既有电磁干扰的原因,也有美观的原因,但元器件在一面放不下时,也可以把部分元器件放到另一面。
- 02

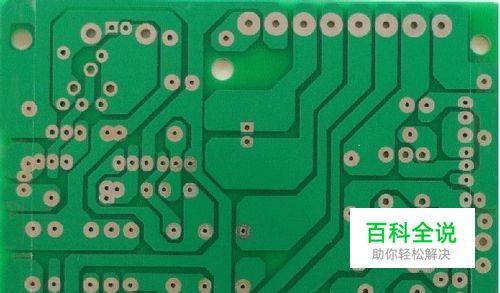

多数的pcb是双面板,就是两面都有布线,几层pcb是以布线的层数来确定的。我们看到的是一块板子,两面都有布线,但多层板在外观上基本看不出来,是通过压缩工艺压合到一起的,中间可能有多层信号线。
- 03

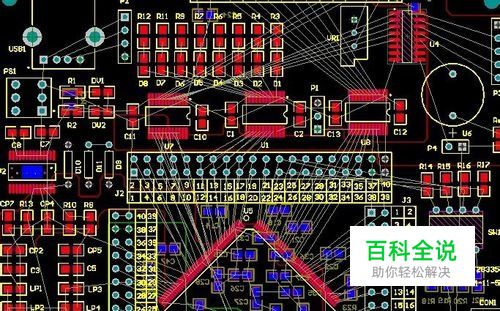

在Altium designer中设置pcb的层数。首先需要打开软件和pcb图
- 04

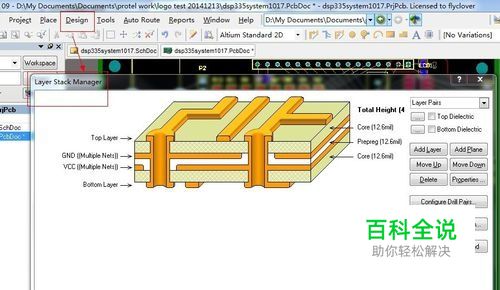

然后选择菜单design-layer stack manager,进入层数设置界面,默认的是两层的
- 05

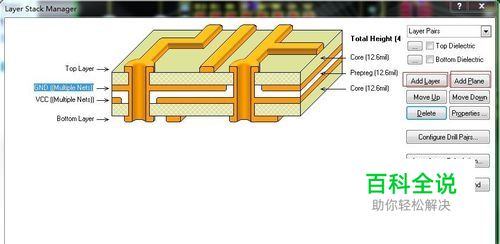

如果我们需要绘制两层以上的pcb,注意,通常pcb的层数是偶数,即2、4、6、8等,我见过最高的可达32层,有些pcb软件有层数设计上限的,在右方有添加层和添加平面两种,
- 06

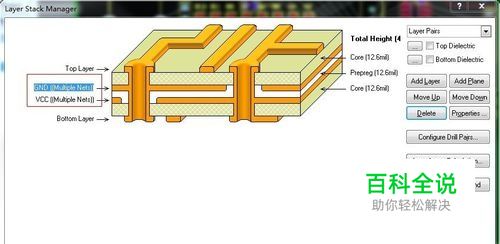

选中左边的top layer,然后单击 add layer,或者add plane就把层添加进去了,要添加两层,也可以一层是plane,一层是layer。layer和plane的区别:layer属于正片,就是在该层上需要你自己布线,所见即所得,通常用来作为走某种信号。plane属于负片,就是上面都是敷铜,全部是连通的,通常可以用来作为电源和地,可以用电源层分割来把该层分为比如5v区域,3v区域等等,下图展示的是负片法。
- 07

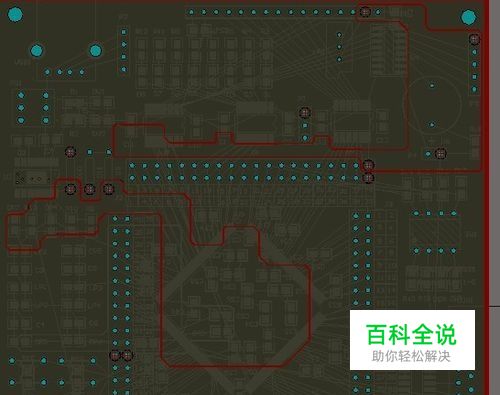

这样就设置好pcb层了,下面是一张电源层分割的设计好的图
