revit创建参数族
若要创建用于一个或多个模型的自定义图元，请创建可载入族。
Revit 中的图元也称为族。 族包含图元的几何定义和图元所使用的参数。 图元的每个实例都由族定义和控制。 可载入族是在外部 RFA 文件中创建的，并可导入或载入到项目中。
：创建拉伸
- 01

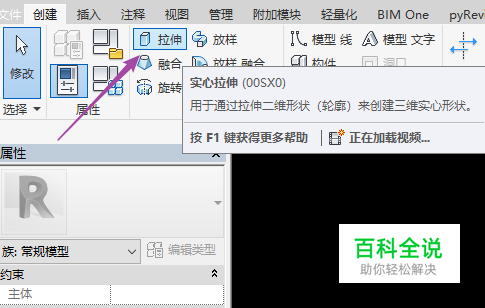

在“族编辑器”中的“创建”选项卡“形状”面板上，执行下列一项操作： * 单击拉伸命令（拉伸）。 * 单击“空心形状”下拉列表 （空心拉伸）。 注： 如有必要，请在绘制拉伸之前设置工作平面。 单击“创建”选项卡“工作平面”面板（设置）。
- 02
使用绘制工具绘制拉伸轮廓： * 要创建单个实心形状，请绘制一个闭合环。 * 要创建多个形状，请绘制多个不相交的闭合环。
- 03

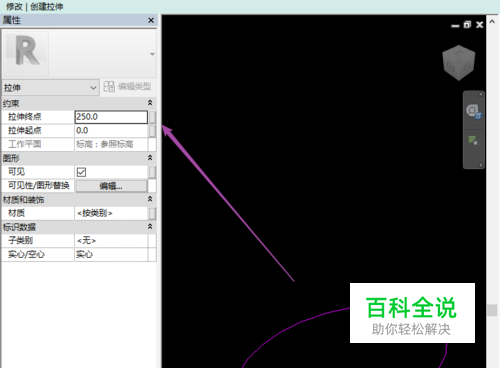

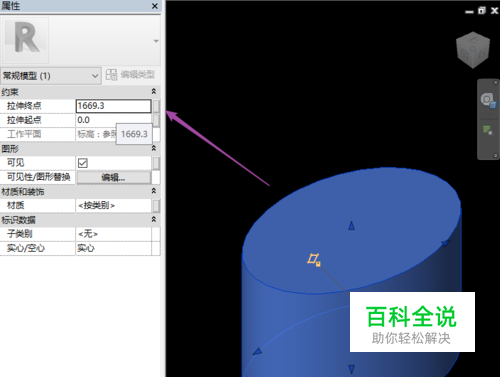

在“属性”选项板上，指定拉伸属性： 要从默认起点 0 拉伸轮廓，请在“限制条件”下的“拉伸终点”中输入一个正/负拉伸深度。 此值将更改拉伸的终点。 注： 创建拉伸之后，将不再保留拉伸深度。如果需要生成具有同一终点的多个拉伸，请绘制拉伸图形，然后选择它们，再应用该终点。 * 要从不同的起点拉伸，请在“限制条件”下输入新值作为“拉伸起点”。 * 要设置实心拉伸的可见性，请在“图形”下，单击“可见性/图形替换”对应的“编辑”，然后指定可见性设置。 * 要按类别将材质应用于实心拉伸，请在“材质和装饰”下单击“材质”字段，单击 ，然后指定材质。 * 要将实心拉伸指定给子类别，请在“标识数据”下选择子类别作为“子类别”。 单击“应用”。
- 04

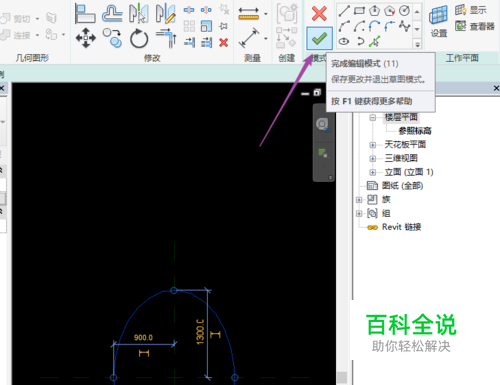

单击“修改 | 创建拉伸”选项卡 “模式”面板 （完成编辑模式）。 Revit 将完成拉伸，并返回开始创建拉伸的视图。
：创建融合
- 01

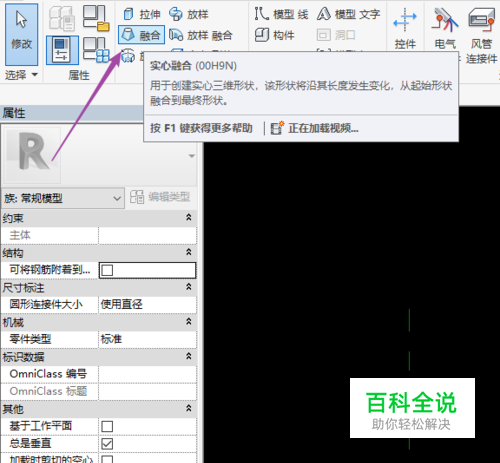

在“族编辑器”中的“创建”选项卡“形状”面板上，执行下列一项操作： * 单击 “融合”
- 02

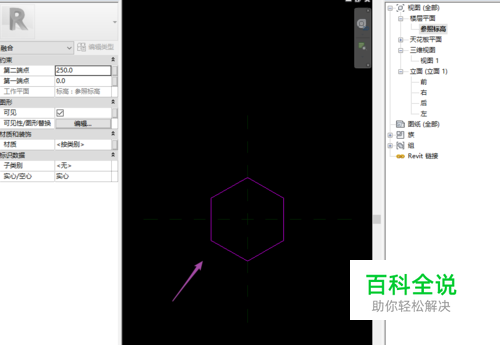

首先绘制顶部形状的样式： * 通过绘制工具栏形状绘制任意形状
- 03

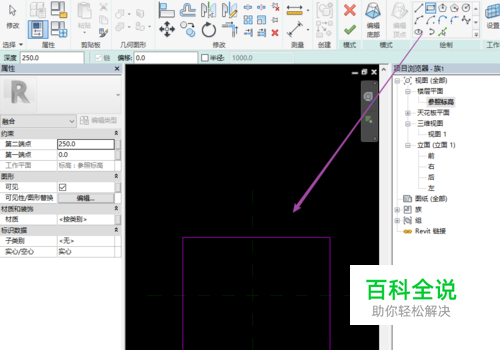

单击选项卡上的”编辑顶部“绘制顶部形状的样式： * 通过绘制工具栏形状绘制任意形状
- 04

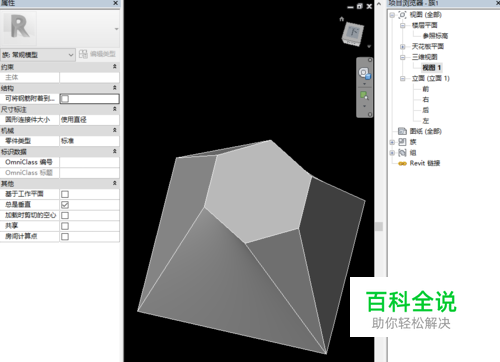

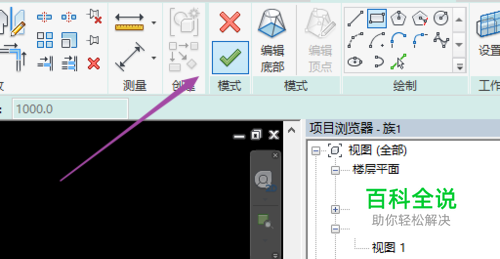

点击完成模式下的对号”绿色“
- 05

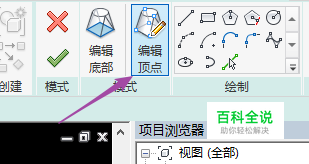

如有必要，请编辑顶点连接，以控制融合体中的扭曲量： 在“修改 | 创建融合顶部边界”选项卡上，单击“模式”面板 （编辑顶点）。 在其中一个融合草图上的顶点将变得可用。
- 06

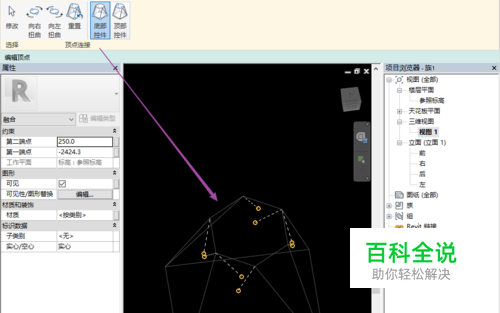

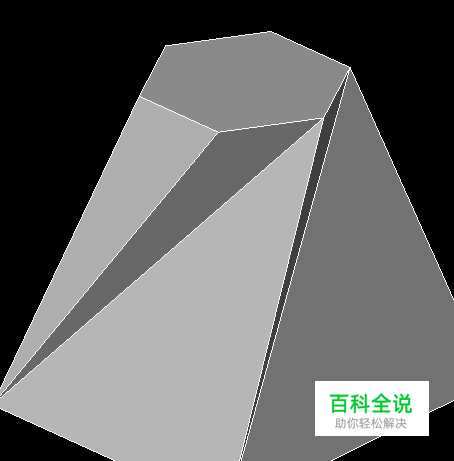

要在另一个融合草图上显示顶点，请在“编辑顶点”选项卡 “顶点连接”面板上，单击 （底部控件）或 （顶部控件）- 当前未选择的选项。 单击某个控制柄，该线变为一条连接实线。 一个填充的蓝色控制柄会显示在连接线上。 单击实心体控制柄以删除连接；则该线将恢复为带有开放式圆点控制柄的虚线。 当单击控制柄时，可能会有一些边缘消失，并会出现另外一些边缘。 在“顶点连接”面板上，单击 （向右扭曲）或 （向左扭曲），可以顺时针方向或逆时针方向扭曲选定的融合边界。
- 07

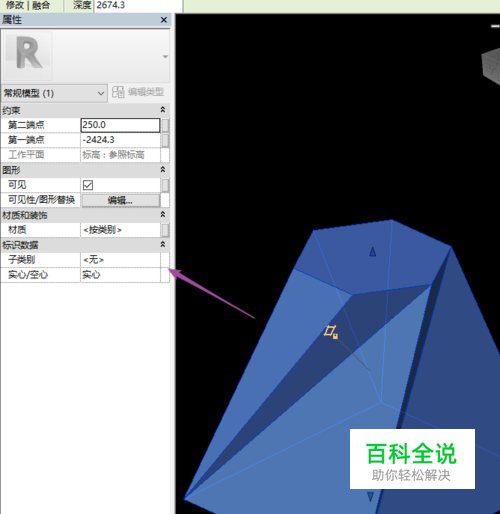

要设置实心融合的可见性，请在“图形”下，单击“可见性/图形替换”对应的“编辑”，然后指定可见性设置。 要按类别将材质应用于实心融合，请在“材质和装饰”下单击“材质”字段，单击 ，然后指定材质。 要将实心融合指定给子类别，请在“标识数据”下选择子类别作为“子类别”。 单击“应用”。
