怎样在SOLIDWORKS钣金展开？

今天看见有人问“怎样在SOLIDWORKS钣金展开？”，笔者来分享一下操作

操作方法

  • 01

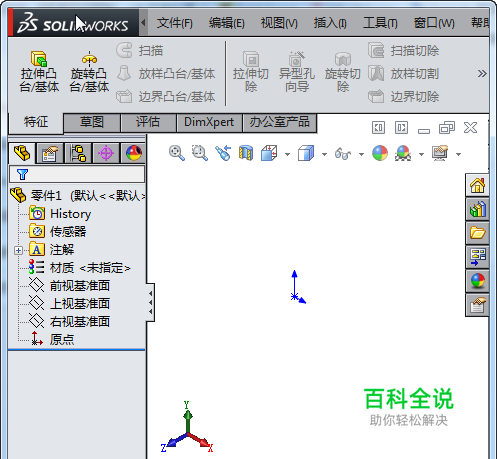

    首先打开solidworks软件，新建一个零件，如图所示

  • 02

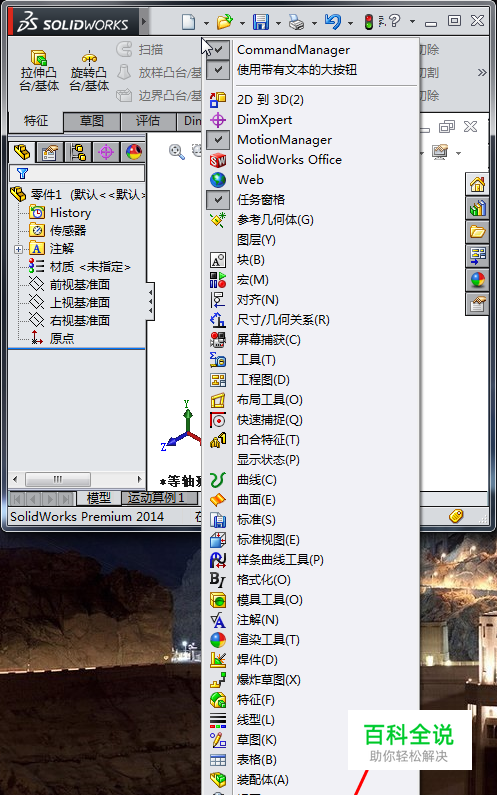

    在菜单栏点击右键，选择钣金，准备打开钣金工具栏，如图所示

  • 03

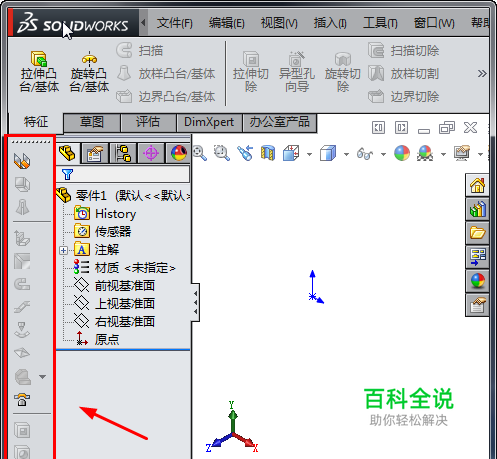

    钣金工具栏就打开了，如图所示

  • 04

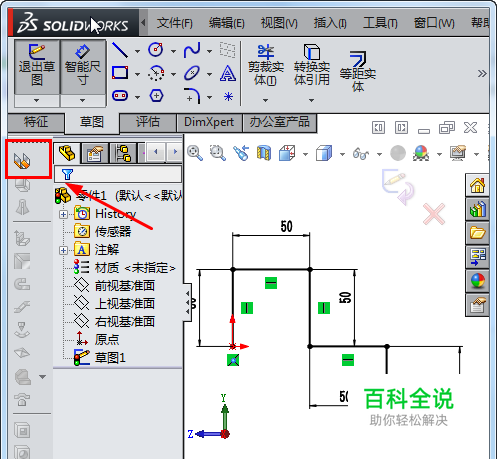

    画好草图后，点击钣金，如图所示

  • 05

    输入钣金参数，如图所示

  • 06

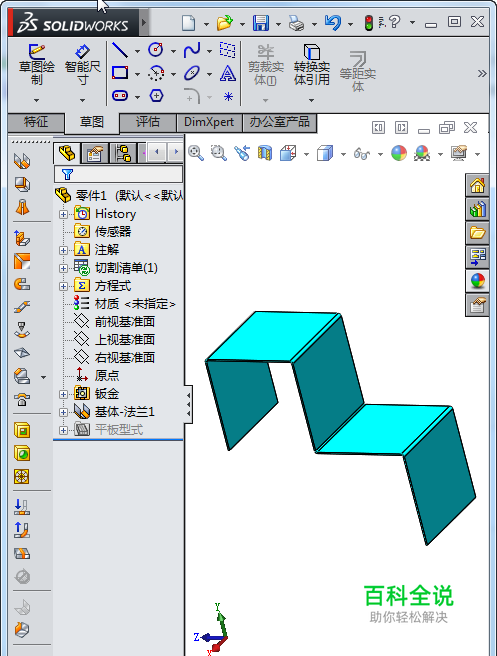

    点击确定，（为了便于查看，就给模型染色一下），钣金就建好了，如图所示

  • 07

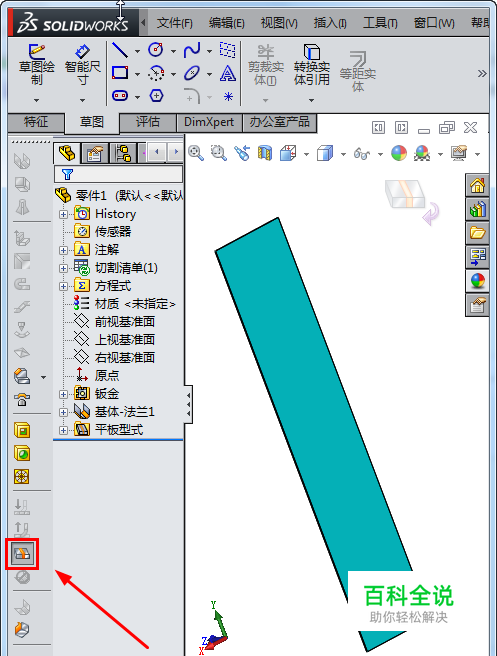

    点击钣金展开按钮，钣金就展开了，如图所示
