操作方法

01

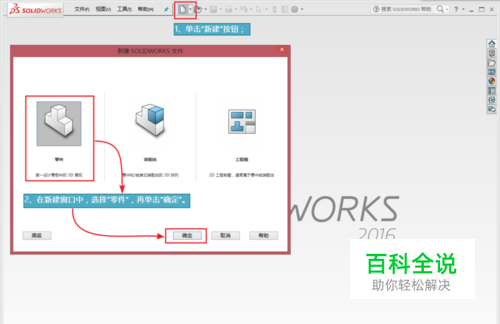

启动SolidWorks 2016中文版后，点击“新建”按钮，在弹出的窗口中，选择“零件”，再单击“确定”。
02

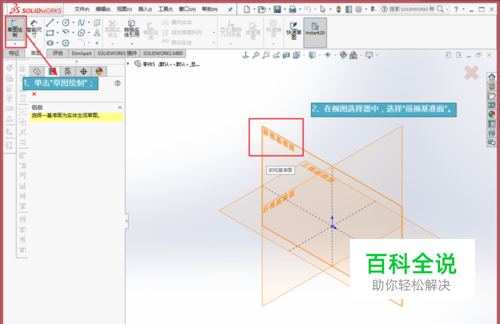

在新零件窗口中，单击左上角“草图绘制”，进入草图编辑窗口。在主窗口的编辑视图选择器中，选择“前视基准面”进行下来的操作。
03

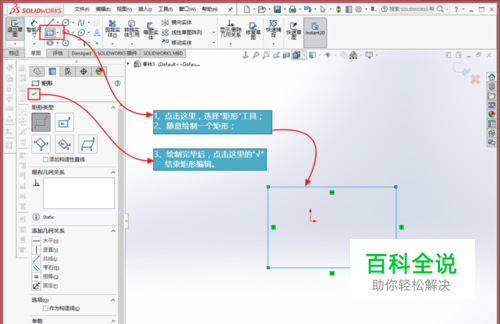

在上方的草图工具栏中，选择“矩形”工具，不用做任何更改设置，在下方主窗口中点击鼠标并拉出一个矩形即可，尺寸无需设置。绘制完毕后，点击左侧的绿色“√”，完成矩形绘制。
04

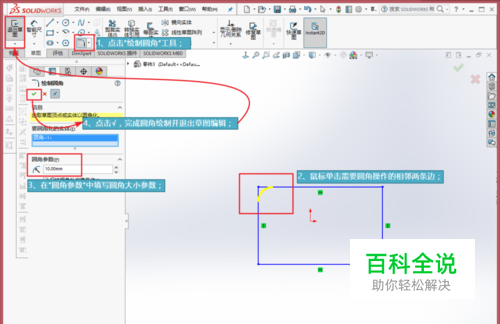

接下来在草图工具栏上，点击“绘制圆角”工具。分别点击需要制作圆角效果的相邻两个边线。选择好以后，两个边会被一个黄色的弧线相连。然后在左侧“圆角参数”中输入需要的角度值。设置好以后点击√，完成圆角的草图绘制。
05

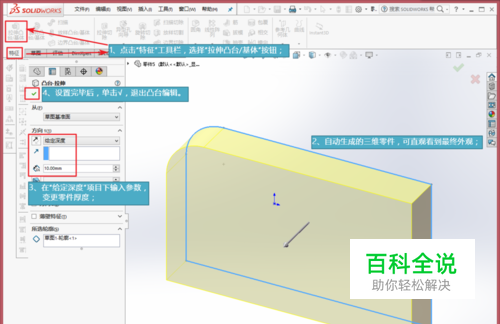

接下来点击工具栏上第一个“特征”工具栏项，选择“拉伸凸台/基体”按钮，进入凸台编辑。主窗口中会自动生成零件的三维效果，在左侧“给定深度”项目下输入需要的零件厚度参数后，点击对勾完成凸台编辑。
06

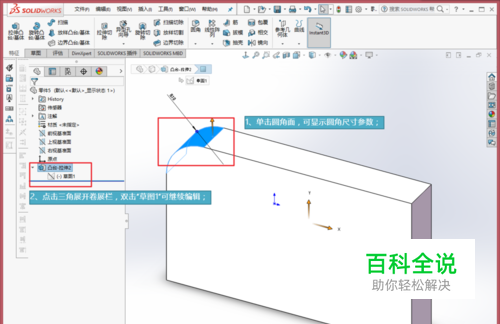

退出凸台编辑后，显示的就是零件的最终三维效果了。在这里如果没有显示圆角参数，可以直接用鼠标点击图中蓝色的圆角面，就会显示圆角的尺寸参数。如果需要继续编辑其他圆角参数，可以展开左侧的“凸台-拉伸”卷展栏，双击其中的“草图-1”项目，可以快速返回到草图编辑界面，继续其他草图绘制。
07

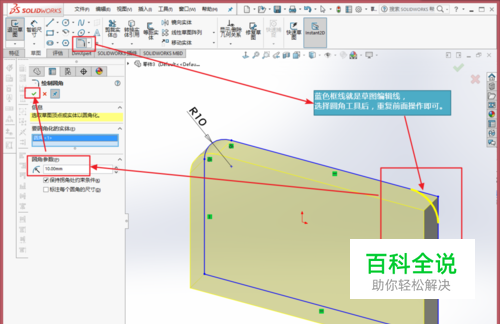

返回草图编辑窗口后，编辑窗口中显示的将是零件的三维视图，而不是一开始的二位视图。零件上蓝色的边，是可以操作的边。点击图中红框里的两条相邻蓝色边线，重复之前步骤，可以继续生成新的圆角。
