CAD/天正如何对齐，CAD/天正如何按比例缩放

CAD/天正中，有时候画的图和需要的图之间有角度偏差，或者大小偏差，如果只是量取角度再进行旋转/直接缩放整数这样往往不能达不到我们的要求，这里使用非常简单好用的方法

操作方法

  • 01

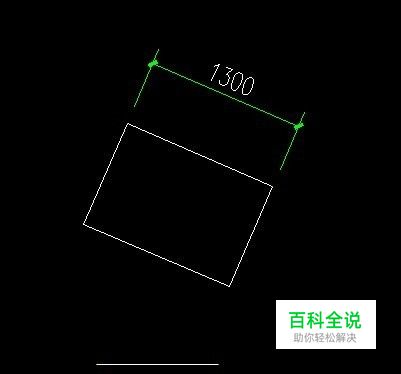

    如图，如何将矩形长边对齐下面的线段呢，输入"AL"命令（图中出现的AD这是我个人改的快捷键，实质命令还是AL），选中你待旋转的图形，这里可以包括很多其他元素，甚至是将要对齐到的参照

  • 02

    然后按照提示，点矩形长边的一个点，再点线段上的点，然后重复一次，

  • 03

    最后会弹出一个对话框，选否

  • 04

    然后就得到了我们需要的

    方法/步骤2

    • 01

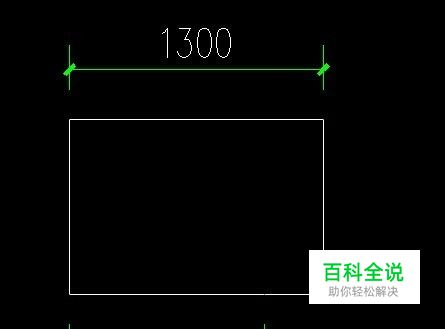

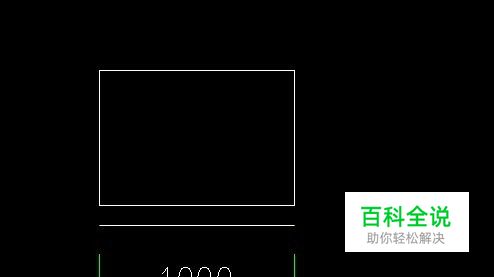

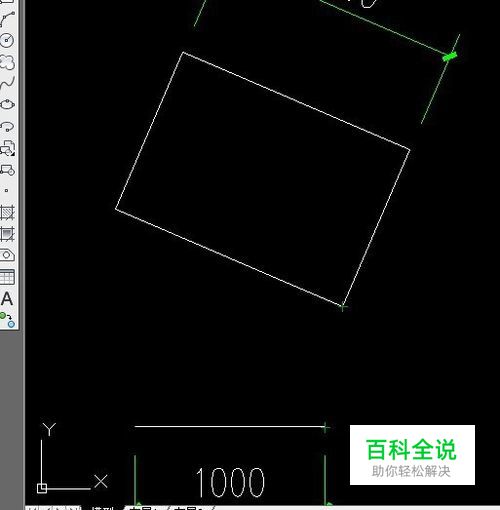

      如果我们需要按比例缩放到一个不规则的尺寸呢，如图，1300缩放到1000，这是用SC缩放命令很难处理的，那么也可以同上述“AL”对齐命令了，前面的同上所示，最后弹出的窗口点是，就能让矩形按尺寸对齐到线段上
