积分环节的Simulink模拟
本文将介绍如何在Simulink中模拟控制系统中的积分环节
操作方法
- 01

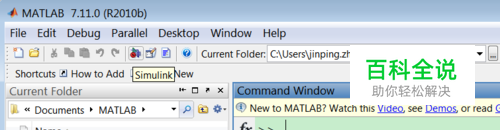

打开Matlab，运行Simulink
- 02

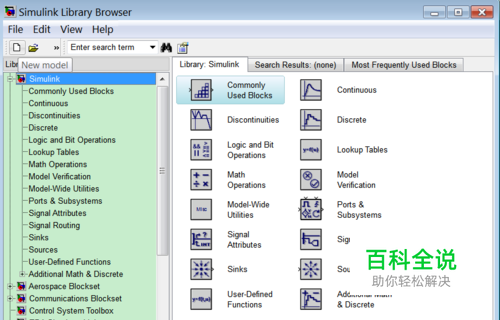

在打开的Simulink Library Browser中单击“new”图标，新建一模型
- 03

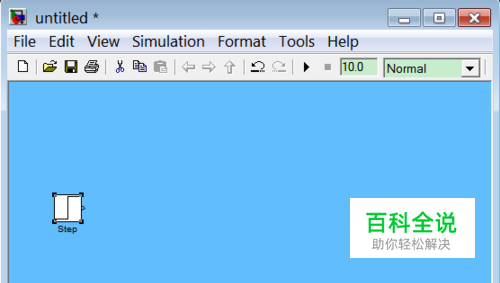

点击左边树形列表中的“Source”分支，将右边窗口中的“Step”图标拖到新建模型窗口中
- 04

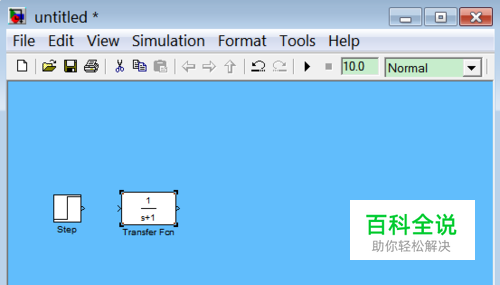

点击左边树形列表中的“Continuous”，将右边窗口中的“Fransfer Fcn”拖到模型窗口中
- 05
双击“Transfer Fcn”修改其参数
- 06

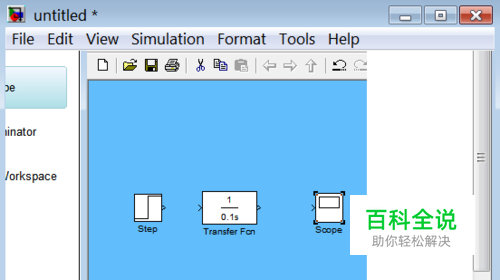

点击左边树形列表中的“Sink”，将右边窗口中的“Scope”拖到模型窗口中
- 07
建立模块之间的连线
- 08

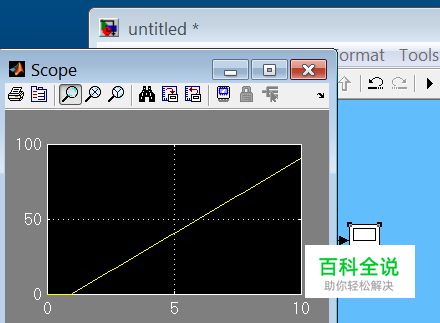

单击“Start Simulation”图标，运算完成后，双击“Scope”模块，即可看到模拟曲线
