湘源控规CAD——图库工具知多少？
湘源控规CAD是CAD的一个插件，广泛应用于城市规划的总体规划和控制性详细规划中，可以大大提高制图效率。市政设施是城市规划的重要组成部分，那么市政设施配置有哪些呢？看下面的介绍吧
操作方法
- 01

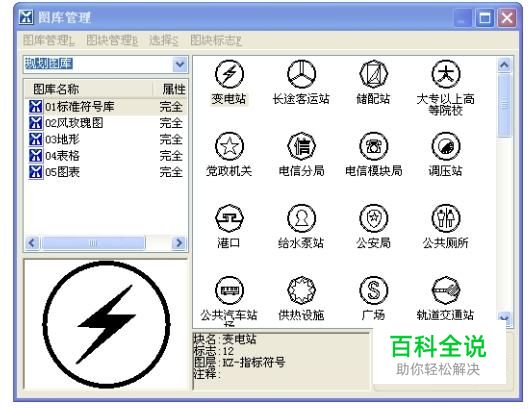

“图库管理” 功能：一个方便且功能强大的图库管理工具。用户可以任意调用图块或图块入库，可以对图块添加注释，控制图块插入的方式和插入后的图层等。一个图库为一个DWG文件，不需要幻灯片文件(*.SLD)。 菜单：“图库”→“图库管理”。
- 02

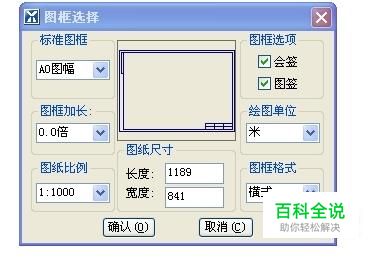

“插入图框” 功能：在对话框中，用户选择图幅大小、图纸比例、横竖方式等生成图框。 菜单：“图库”→“插入图框”。
- 03

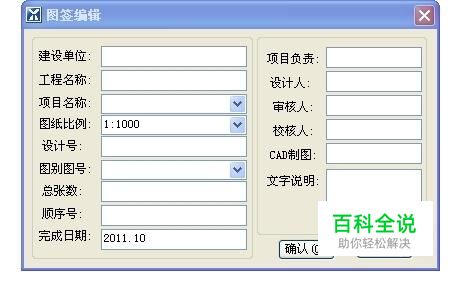

“填写图签” 功能：提供对话框，快速方便地填写图签内容。 菜单：“图库”→“填写图签”。
- 04

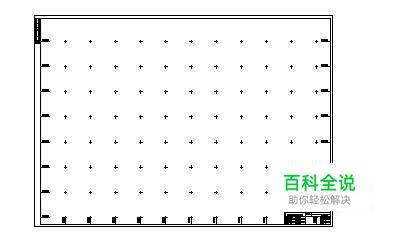

“坐 标网” 功能：生成测量坐标网。 菜单：“图库”→“坐 标网”。
- 05

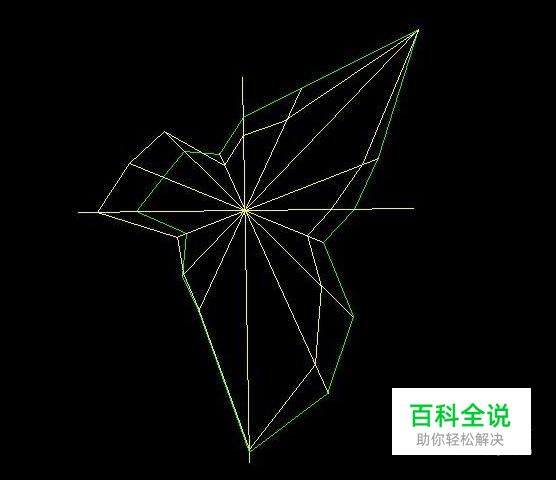

“风 玫瑰” 功能：插入风玫瑰图块。 菜单：“图库”→“风 玫瑰”。
- 06
“画指北针” 功能：绘制指北针。 菜单：“图库”→“画指北针”。
- 07

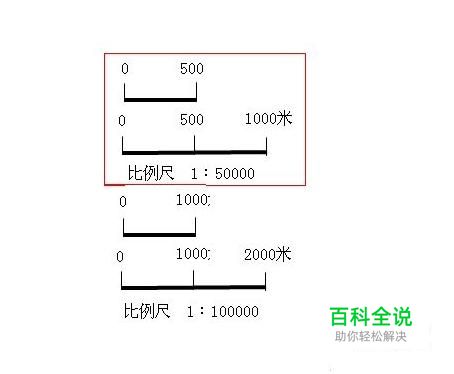

“比 例尺” 功能：在图中插入比例尺。 菜单：“图库”→“比 例尺”。
- 08

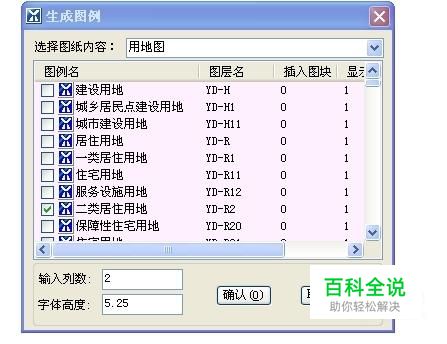

“生成图例” 功能：通过对话框，用户选择需要生成的各项图例内容，生成图例。 菜单：“图库”→“生成图例”。
- 09

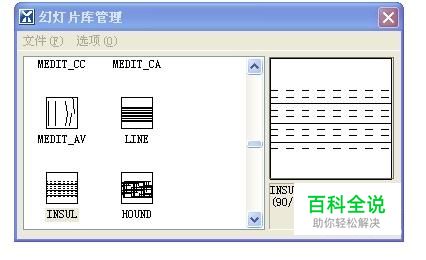

“幻灯库” 功能：对幻灯库进行各种操作，例如：插入幻灯库、插入幻灯片、幻灯片出库、删除幻灯片和幻灯库存盘等。 菜单：“图库”→“幻 灯库”。
