51单片机C程序实验LED灯：[5]模拟交通灯
名称：LED 模拟交通灯
目的：东西向绿灯亮若干秒，黄灯闪3次后红灯亮， 红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁3次后变红灯，东西向变绿灯，如此重复。
分析一共有12个灯，每个与每个又有逻辑联系，但其实不是很复杂，分析比较重要，只要把交通灯的规律总结出来就很简单了，而且每个人总结规律是不同的，程序也就有更多种，所以这里算是一个比较广泛的例子。
proteus电路图
- 01
LED灯方面的元器件不是很复杂，之前说了很多，也差不多，只是灯不一样。 51单片机 电容 瓷片电容 晶振 绿色二极管 红色二极管 黄色二极管 电阻
- 02

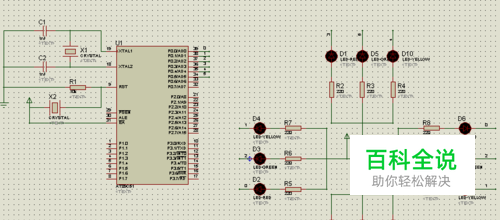

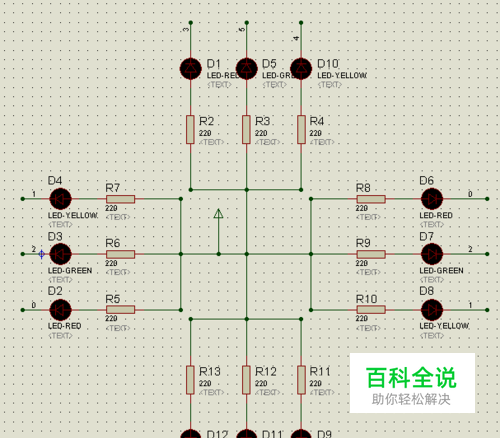

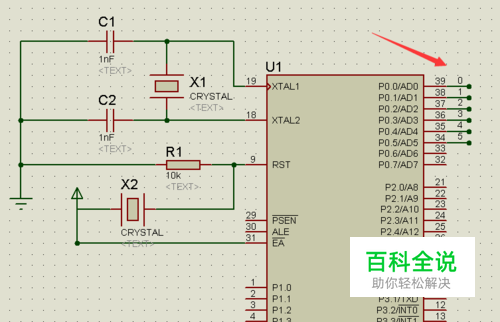

电路图： 1为总体图，2，3为大图 PS：图要是不会画也可以评论提问。。
程序清单
- 01
说明分析（不想看请直接跳往下一步）：通过思考我们发现灯的循环大致分为 1、横向绿灯亮，竖向红灯亮 2、横向黄灯闪三下，竖向红灯依旧亮 3、横向红灯亮，竖向绿灯亮 4、横向红灯依旧亮，竖向黄灯闪三下 由分析我们把程序也分为四个循环
- 02

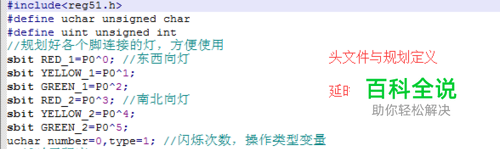

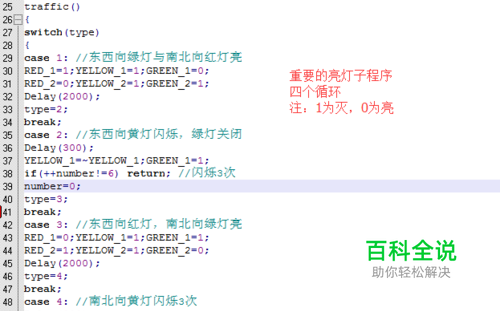

【程序】图片版 按照程序顺序截图，前面是子程序，最后为主程序
- 03
【文字版】 /* 名称：LED 模拟交通灯 说明：东西向绿灯亮若干秒，黄灯闪3次后红灯亮， 红灯亮后， 南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁3次后变红灯， 东西向变绿灯，如此重复。*/ #include<reg51.h> #define uchar unsigned char #define uint unsigned int //规划好各个脚连接的灯，方便使用 sbit RED_1=P0^0; //东西向灯 sbit YELLOW_1=P0^1; sbit GREEN_1=P0^2; sbit RED_2=P0^3; //南北向灯 sbit YELLOW_2=P0^4; sbit GREEN_2=P0^5; uchar number=0,type=1; //闪烁次数，操作类型变量 //延时子程序 void Delay(uint x) { uchar i; while(x--) for(i=0;i<120;i++); } //交通灯切换程序 //总共分为四种情况，如此循环 //注：1为关灯，0为开灯 traffic() { switch(type) { case 1: //东西向绿灯与南北向红灯亮 RED_1=1;YELLOW_1=1;GREEN_1=0; RED_2=0;YELLOW_2=1;GREEN_2=1; Delay(2000); type=2; break; case 2: //东西向黄灯闪烁，绿灯关闭 Delay(300); YELLOW_1=~YELLOW_1;GREEN_1=1; if(++number!=6) return; //闪烁3次 number=0; type=3; break; case 3: //东西向红灯，南北向绿灯亮 RED_1=0;YELLOW_1=1;GREEN_1=1; RED_2=1;YELLOW_2=1;GREEN_2=0; Delay(2000); type=4; break; case 4: //南北向黄灯闪烁3次 Delay(300); YELLOW_2=~YELLOW_2;GREEN_2=1; if(++number!=6) return; number=0; type=1; } } //主程序，由于用了switch，为了便于循环选择，用一个traffic子函数写在外面 void main() { while(1) traffic(); }

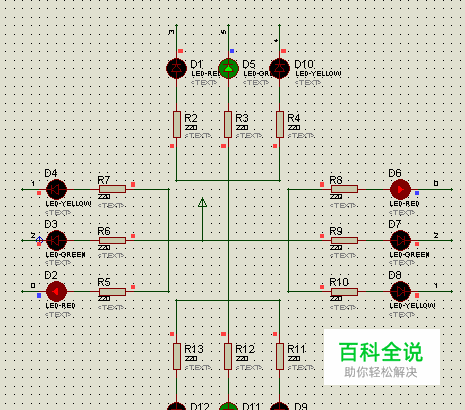

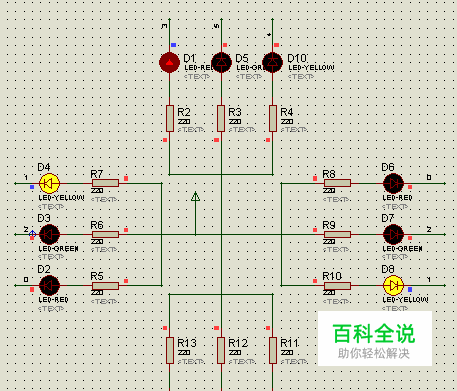

完成结果仿真图
- 01
