cad怎样画空调

立式空调的画法很简单,它一般是放在沙发与沙发后面的墙角处。下面我们来分析一下立式空调的画法。

操作方法

  • 01

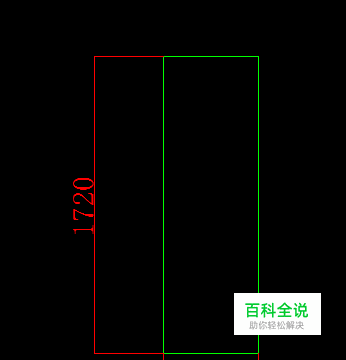

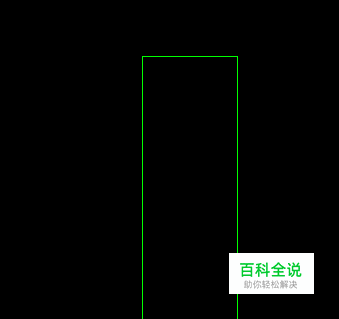

    绘制尺寸为550*1720的矩形。

  • 02

    调用"X"键分解,

  • 03

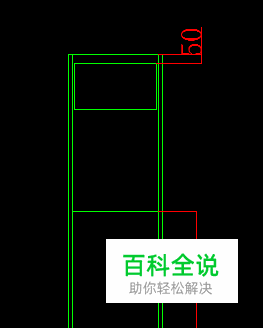

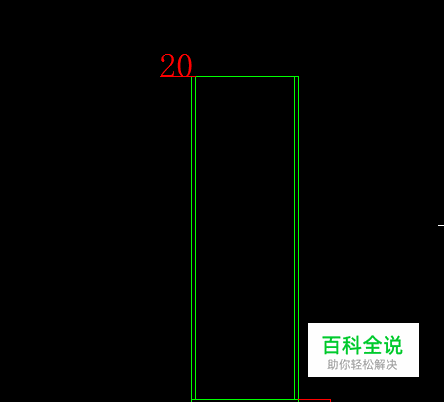

    左右两侧向内偏移20.下侧向上偏移50.

  • 04

    调用矩形命令,绘制尺寸为480*270的矩形,移动到相应位置。并在地面800处绘制一条直线。

  • 05

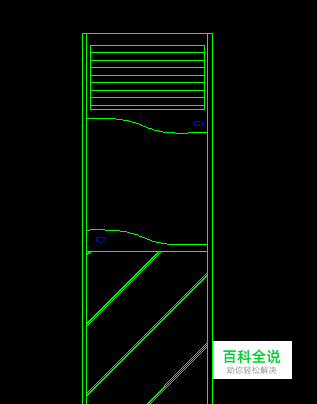

    调用椭圆命令和曲线命令,绘制其他图案。(快捷口令见注意事项)。

  • 06

    填充矩形内图案。
