CAD2007如何填充图案
CAD2007是一款功能强大的工程绘图软件,利用该软件我们可以绘制工程图纸,也可以绘制平面图,剖面图,在绘制图纸时我们有时需要填充图案,一起来看看在CAD2007里是如何填充图案的吧。
操作方法
- 01

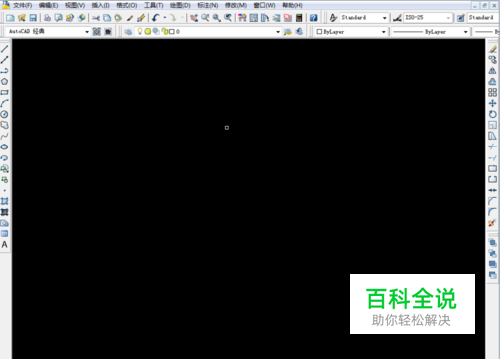

打开CAD2007这款软件,进入CAD2007的操作界面,如图所示:
- 02

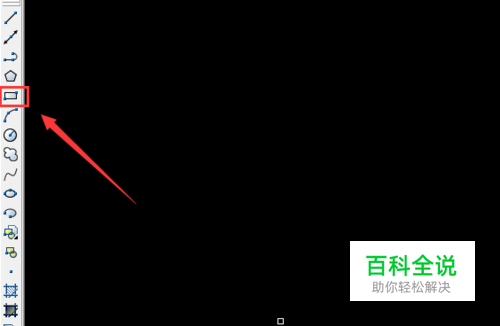

在这个界面内找到左侧的工具区,在工具区里找到矩形工具,如图所示:
- 03

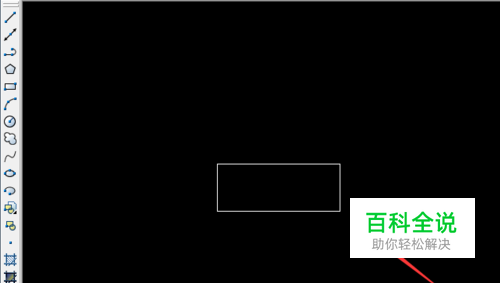

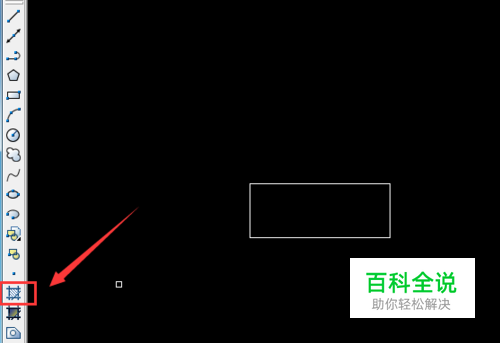

点击矩形工具,在绘图区域里,用鼠标左键绘制一个矩形,如图所示:
- 04
然后再次在工具区里找到图案填充工具,如图所示:
- 05

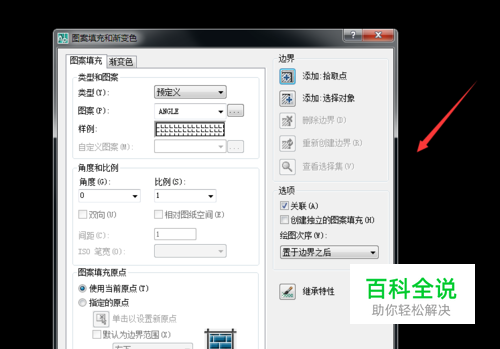

点击图案填充工具,弹出图案填充和渐变色对话框,如图所示:
- 06

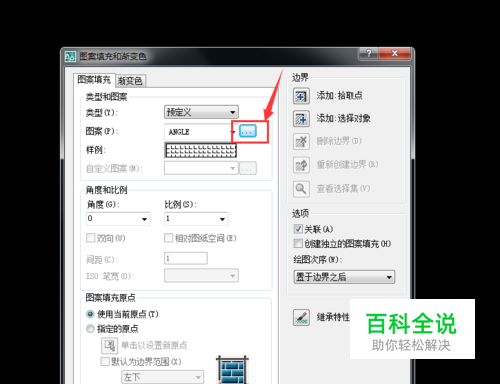

在这个对话框内找到图案选项后的选择按钮,如图所示:
- 07

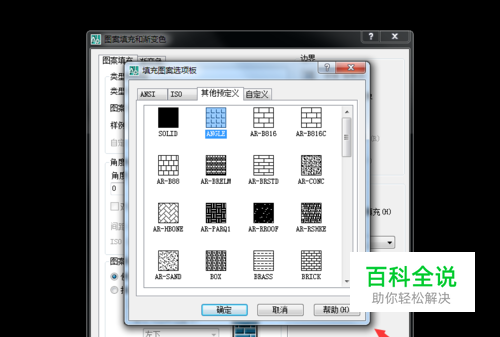

点击选择按钮,弹出选择图案板对话框,如图所示:
- 08

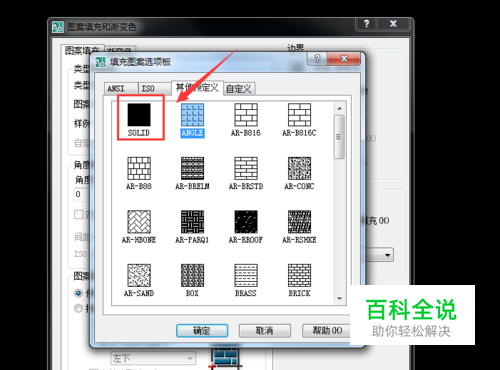

在该对话框内找到solid选项,如图所示:
- 09

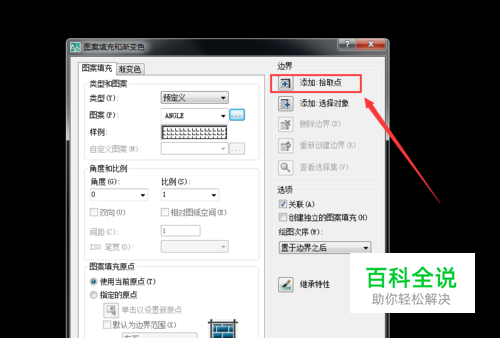

点击solid选项,点击确定回到图案填充和渐变色对话框,在其内找到添加:拾取点选项,如图所示:
- 10

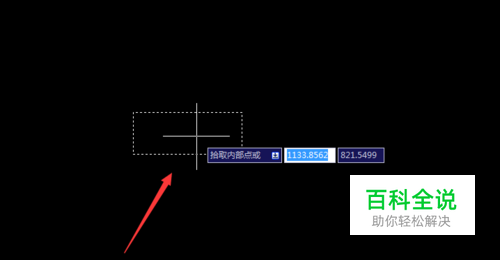

点击添加拾取点选项,用鼠标左键在我们绘制的矩形内选择我们的矩形框,如图所示:
- 11

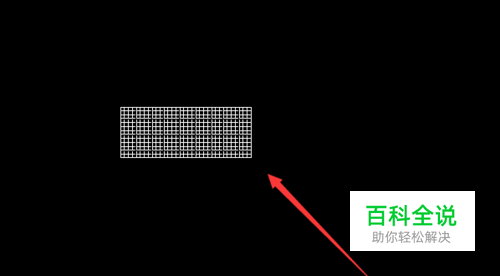

选择矩形框后,按下键盘上的回车键,可以看到我们的图案就填充上了,如图所示:
