如何利用TSPT接PKPM的计算数据直接出梁施工图

TSPT梁平法接PKPM的计算数据直接出图,是工程师在实际设计过程中最经常使用的工具,本文将介绍两种快速的生成梁施工图的方法和软件使用的注意事项。

操作方法

  • 01

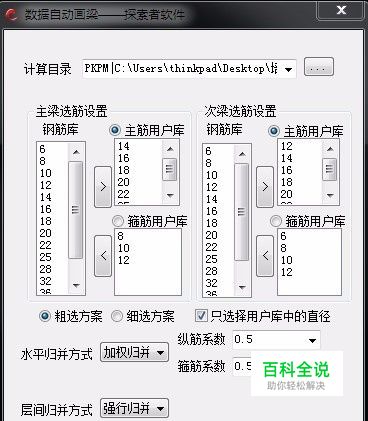

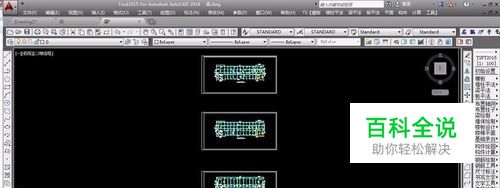

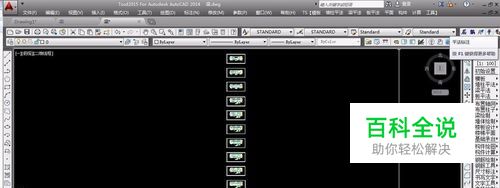

    第一种方法是【数据自动画梁】。当工程比较急时,可以使用【数据自动画梁】命令,根据标准层信息,整楼的梁平法施工图一次性生成。但是这种方法出的图只有一个设置,出图相对比较粗糙。 执行该命令后,在对话框中指定计算目录,设置用户选筋库,勾选【只选择用户库中的直径】。并选择归并方式后,点取确定可以自动生成全楼施工图。

方法/步骤2

  • 01

    第二种方法,在正常设计的情况下工程师可以使用【埋入计算标梁】命令出图。因为工程师可以根据自己的需要指定单层或者同一标准层的某几层出图。工程师的可控性更大。 这种方法,需要工程师自己准备模板图。模板图的准备,可以使用TSPT模板菜单下的【数据画平面】,从PKPM中直接导出,当然也可以是自己绘制的模板图,或者导出后修改后的模板,不管哪种方法,只要图层对应就行了。 执行【埋入计算标梁】,弹出对话框,找到模型目录。

  • 02

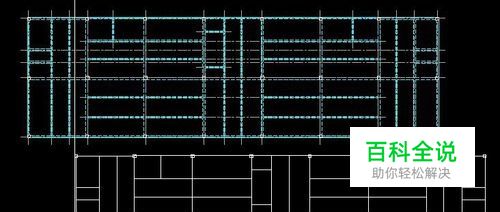

    关于层号,可以自己输入单层,或者同一标准层的某几层,注意这里输入的是自然层的层号。这样程序就会从模型中读取数据过来,我们埋入到图中就行了,注意命令行的提示,需要输入T来改变基点,通过基点拖动的方式,让数据跟梁线一一对应上。

  • 03

    数据埋入之后,会弹出对话框,是否对配筋进行修改,如果之前已经将梁设置调整过了,这里选择否就可以了,如果没有调整,点击是进入梁参数设置对话框,重新对参数进行设置,设置完成后,该层梁的平法施工图就完成了。

  • 04

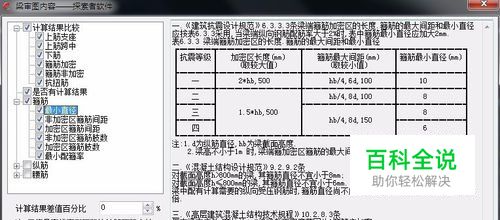

    出完图后工程师可以通过校审来对图面进行检查。点击梁平法下的校审功能,弹出校审工具条。点击【设置】可以对校审的内容和校审所对应的规范条文进行设定。 鼠标点击某一校审项,比如“最小直径”,点击右下角的【详细条文】,就可以看到右边弹出的关于该条文的所有规范上的条文,程序也是基于此对生成的图纸进行审查。

  • 05

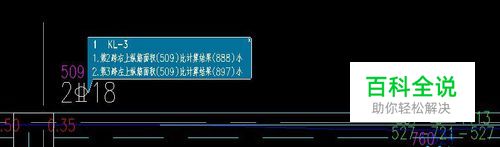

    【校审】可以快速的比对出图面上的标注与设置的校审内容有什么不符合的地方,有错误的地方会提示出来,而且校审功能支持双击修改,可以实时修改,实时检查。

  • 06

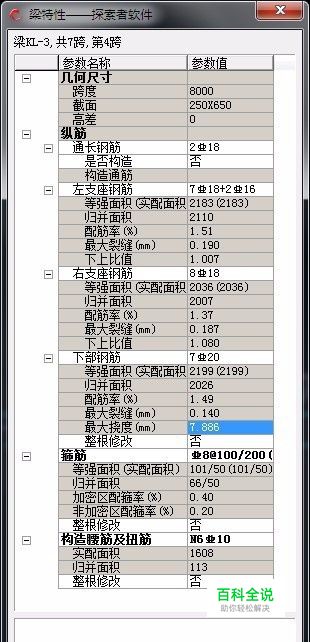

    当钢筋需要改动的时候,可以通过梁特性进行修改,点击【梁特性】,选择需要修改的梁的集中标注,可以对多跨梁配筋的一次性整体修改,而且可以实时看到修改后配筋的面积,配筋率,上下比值,裂缝等信息,并且特性修改带着实时校审的功能,如果修改的不合适,会在最下面实时提醒。

  • 07

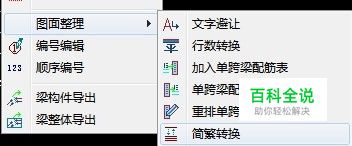

    还有很多梁的编辑工具,功能就不一一介绍了。通过以上步骤,工程师们就可以便捷的完成梁平法施工图了。
