多线的绘制和编辑——设置、创建和修改多线样式

多线是一种由多条平行线组成的组合对象，平行线之间的间距和数目可以调整，多线常用于绘制建筑图中的墙体、电子线路图和管路图等平行线对象。

操作方法

  • 01

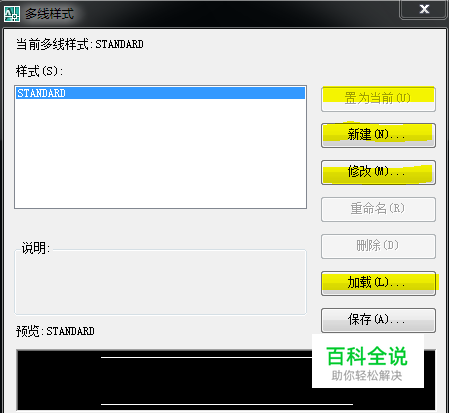

    设置多线样式：格式-多线样式，如图：

  • 02

    置为当前：在“样式”列表框中选择需要使用的多样式后，该按钮被激活，单击该按钮，可以将所选样式设置为当前样式。 新建：可以打开“创建新的多线样式”对话框。 修改：可以打开“修改多线样式”对话框，但是不能修改默认的STANDARD多线样式 加载：可以打开”加载多线样式“对话框，从中可以选择指定的MLN文件选取多线样式将其加载到当前图形中。

  • 03

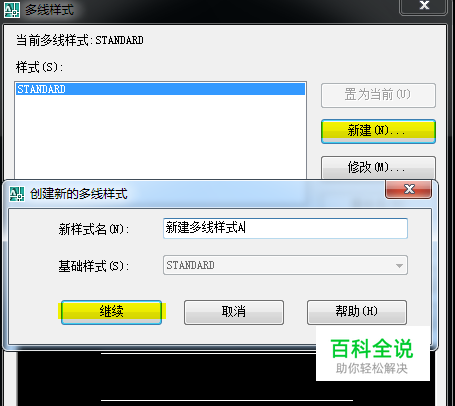

    创建新的多线样式：新建-继续，打开新建多线样式对话框，可以创建多线样式的封口、填充和图元等内容。

  • 04

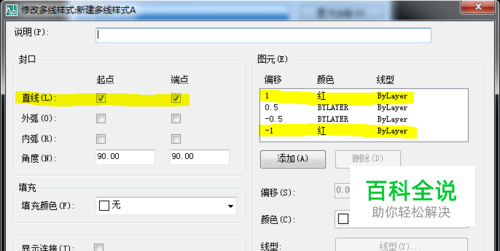

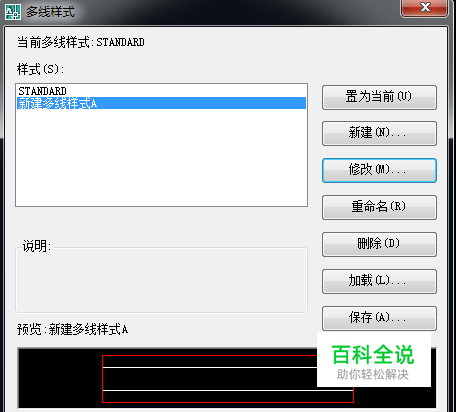

    封口设置： 直线封口，穿过整个多线的端点。如图：

  • 05

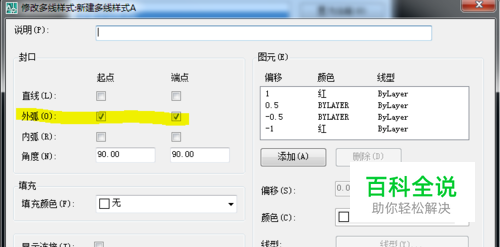

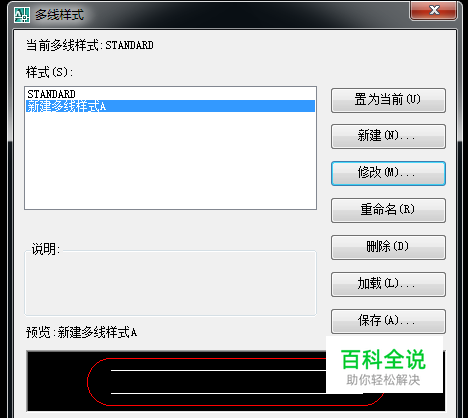

    外弧封口，连接做外层元素的端点。如图：

  • 06

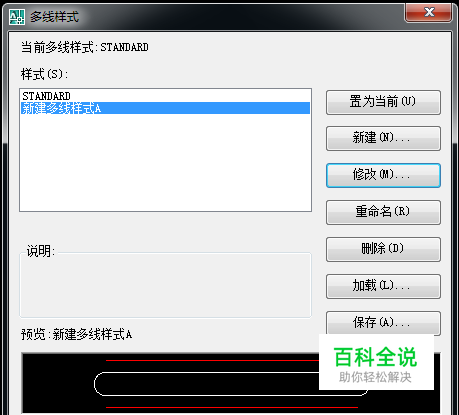

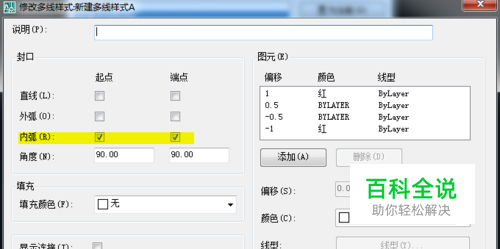

    内弧封口，连接成对元素，如果有奇数个，则中心线不相连。如图：

  • 07

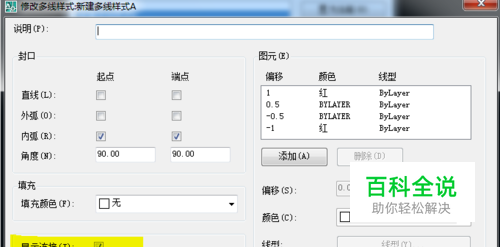

    显示连接：如果勾选，则可以在多线的拐角处显示连接线，如图：
