Altium Designer 手工创建元件封装
在绘制PCB的时候有些元件可以使用封装向导进行创建，有些不适合使用向导创建，就要进行手工创建封装，下面介绍一下如何手工创建PCB封装更快捷
操作方法
- 01

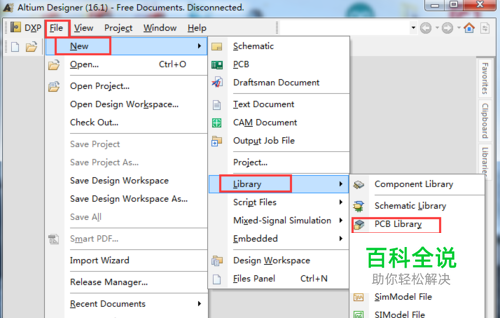

首先新建一个PCB库文件
- 02

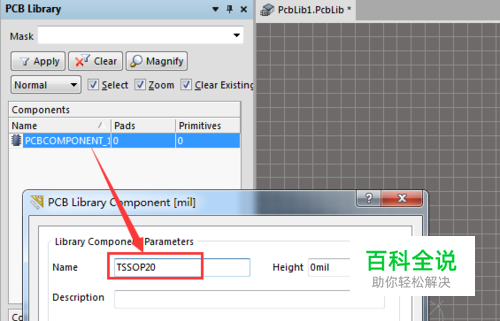

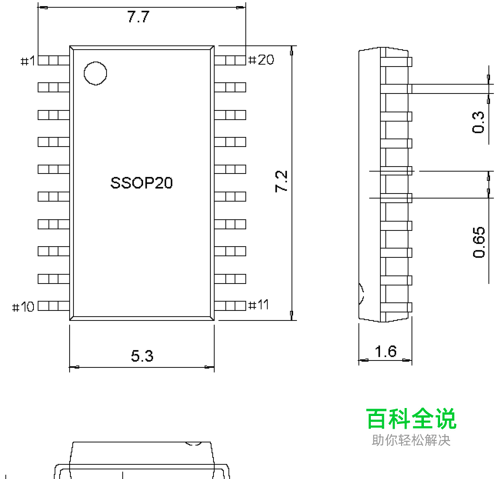

双击元件名称，将其修改为 TSSOP20，封装尺寸如下图所示
- 03

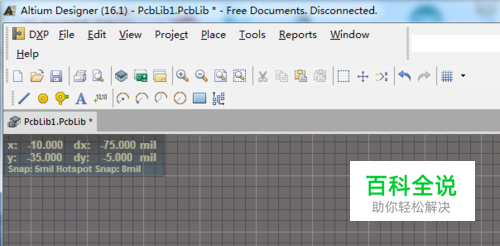

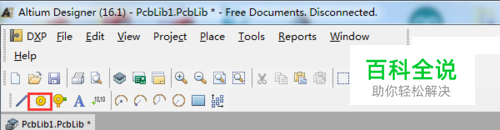

使用放置焊盘命令，在放置过程中单击 TAB 键来改变焊盘属性
- 04

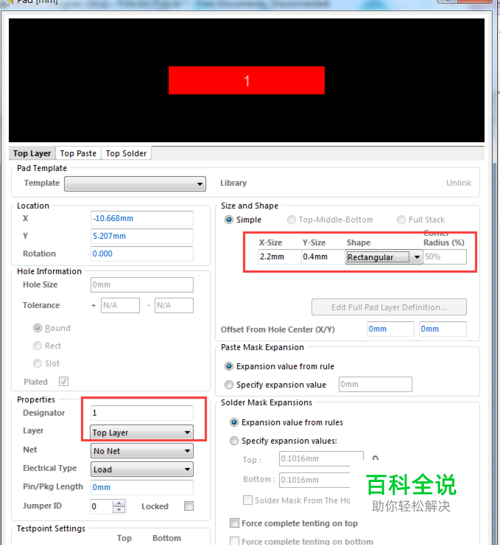

根据封装尺寸修改焊盘的设置，单击OK，放置焊盘
- 05

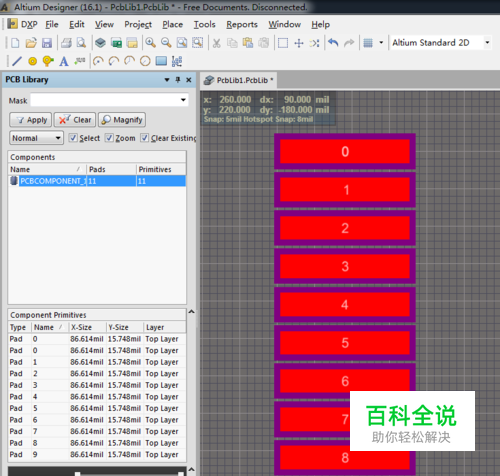

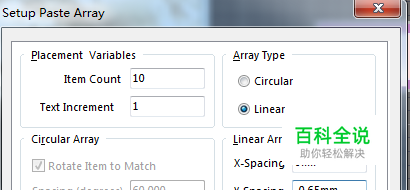

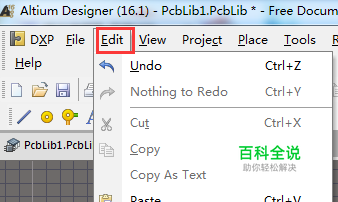

使用特殊粘贴的方式，完成焊盘的绘制
- 06

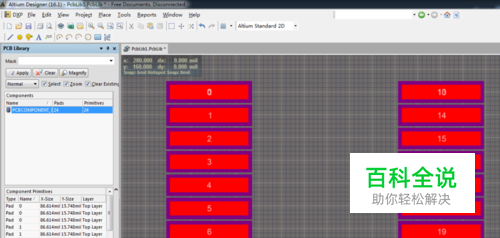

根据封装尺寸图可知焊盘的横向间距为 6.5mm，同样使用特殊粘贴的方式完成第二侧焊盘封装绘制，这样，最简单的封装就完成了，接下来，我们添加丝印
- 07

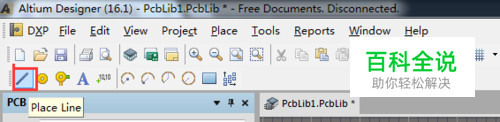

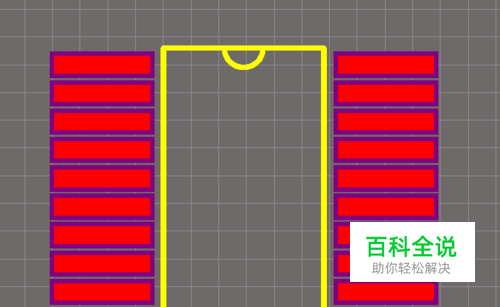

使用画线命令，在放置过程中，单击 TAB 键设置线的属性，丝印宽度一般设置为 5mil，层选择顶层丝印层，这样就完成了一个器件手工绘制封装
