CAD中利用动作宏实现快捷切换图层

2024-03-23 18:49:40

在CAD制图中，经常会遇到来回切换图层的情况，特别是在布局里头制图，图层影响到布局视口中的显示，图层分的比较细，图层需要分的很到位。

操作方法

01

在CAD制图中，经常会遇到来回切换图层的情况，特别是在布局里头制图，图层影响到布局视口中的显示，图层分的比较细，图层需要分的很到位。图层多了我们在绘制不同图形的时候就会分别画到对应的图层。比如插座线缆需要画到插座相关的图层而不能画到照明相关图层，这样在查看顶面图的时候就会看到插座图会比较乱。这就要求我们绘图过程中经常来回切换图层。下面介绍一种快捷切换图层的办法（适合于图层固定有模版画图的人）。
02

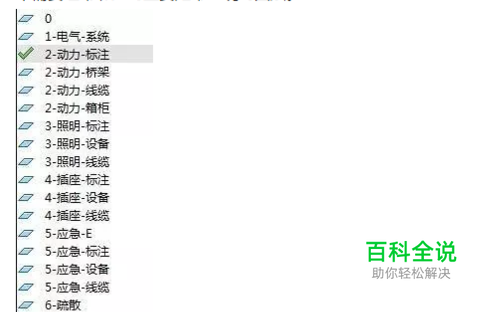

先看下我自己用的图层，都是固定的，每次画图都用这些。而这些图层中需要经常切换的主要是带线缆的图层。
03

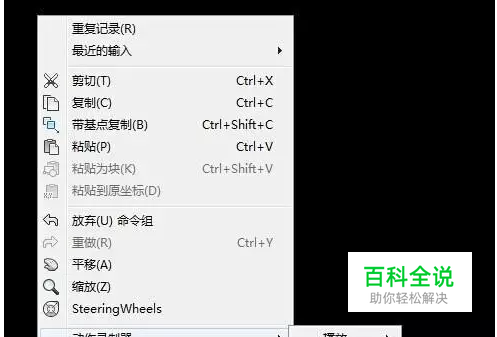

录制动作宏 CAD图形空白处右击，选择动作宏录制器—>记录，开始录制动作宏。
04

出现这个小红点就表示开始记录了。
05

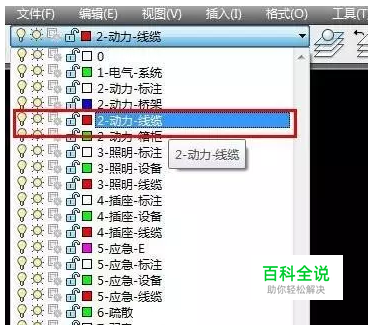

动作切换图层的主要动作就是切换到你需要的图层。操作一下点击图层切换到你需要切换到的图层。
06

保存动作宏动作完成后，图纸空白处右击，动作录制器—>停止。
07

然后会跳出保存对话框，输入动作宏的名称，这里输入的动作宏的名称就是将来使用这个动作的快捷键。
08

我这里设置tc1,完成后在CAD中直接输入”tc1“就能快捷的切换到”2-动力-线缆“图层。其他图层类似，都可以录制成动作宏，以后来回切换图层只要输入对应的快捷键就OK了。本次先介绍这个简单的动作宏切换图层的方法。当然也可以通过LISP编程来实现快捷的图层切换功能。下次再介绍。当然也可以通过小葛CAD工具箱图层切换功能直接用快捷键切换图层
