cad怎样画洗衣机

洗衣机是图纸设计时必不可少的生活用品,一般放在阳台和厕所中。下面我来分享一下,怎样绘制洗衣机平面图。

操作方法

  • 01

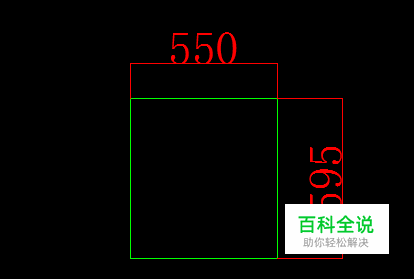

    调用矩形命令,绘制尺寸为550*595的矩形。

  • 02

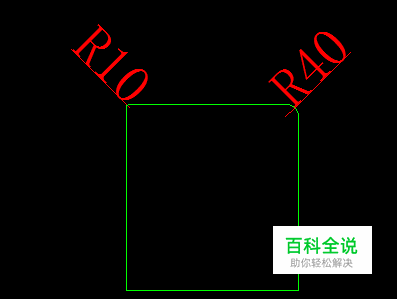

    调用圆角命令对矩形进行圆角,左上角半径为10,右上角半径为40.

  • 03

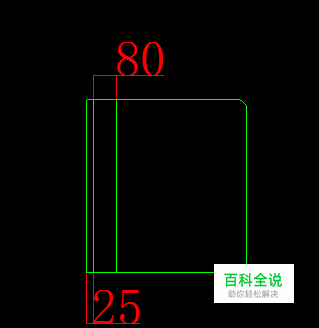

    调用分解命令然后调用偏移命令,偏移25、80.调用延伸“EX+双空格“。

  • 04

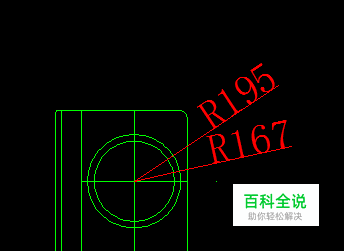

    调用圆命令,绘制出尺寸半径为167和195 圆,作为洗衣机的圆筒造型。可以先建一条辅助线,完成后删掉。

  • 05

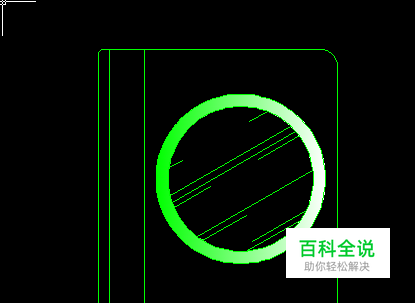

    调用填充,填充调用渐变色,圆内填充AR-rroof图案。

  • 06

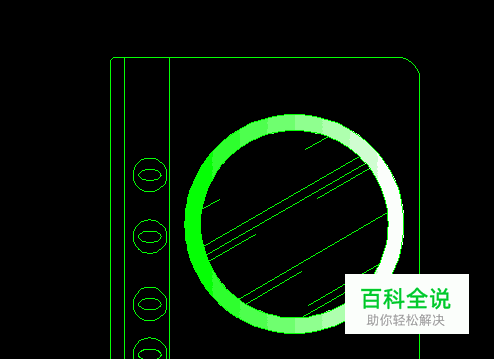

    调用椭圆命令,绘制出洗衣机开关按钮。,并用复制得到四个开关。绘制洗衣机完成。
