如何用ANSYS Workbench实现拓扑优化或形状优化
ANSYS Workbench是最强大、最友好的有限元分析软件之一，如何使用它完成拓扑优化或形状优化呢？如何用最少的材料实现同样的力学目的呢？
操作方法
- 01

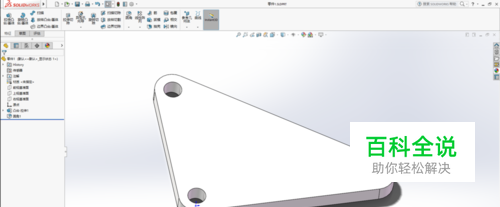

首先准备好你要分析的模型，我这里使用Solidworks画了一个结构件，注意保存成.igs格式。
- 02

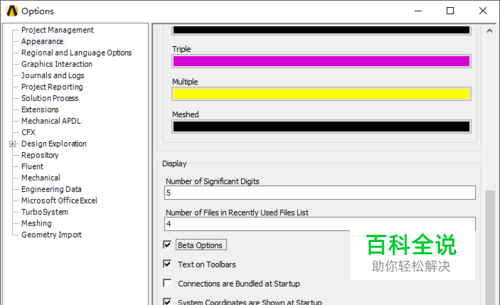

有同学说Workbench里找不到拓扑优化的模块了，是的，这时需要你在Tools - Options - Apperence 下，把Beta Options 上的复选框选中，这样 拓扑优化模块就出现了！
- 03

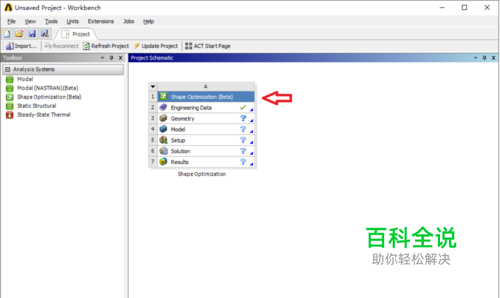

把拓扑优化模块拉中Workbench。
- 04

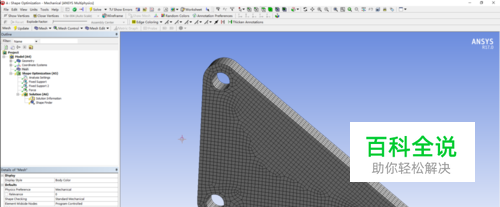

导入准备好的模型并划分网格。
- 05

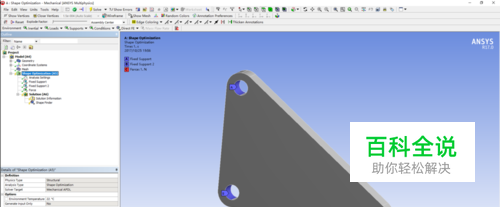

我这里施加的两个孔上的固定约束和一个孔上的向下的力。
- 06

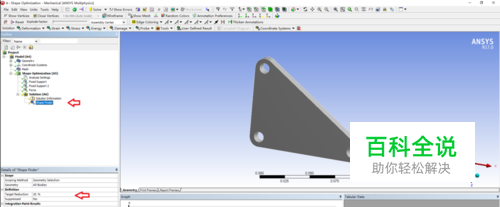

在拓扑优化选项中，设置要去除的材料为你所想要的百分比，如20% 40%等。
- 07

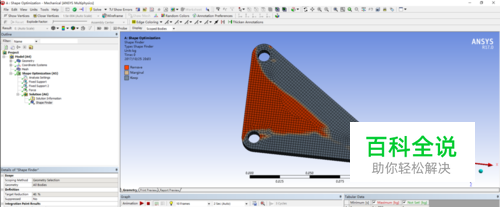

求解，即可得到想要的结果。红色为去掉的部分。也就是说，去掉红色部分的材料，对于结构的受力情况的影响是最小的。
