AUTOCAD中如何使用“两点之间的中点”捕捉

2024-04-17 13:38:52

使用“两点之间的中点”捕捉，很少有人用，但实际应用中可以给我们绘图带来不少方法。有的时候可以帮助我们减少辅助线的绘制。

操作方法

01

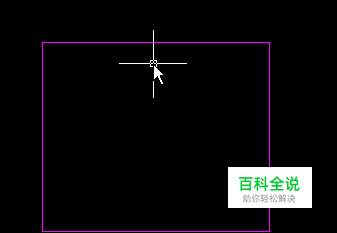

我们再用上一经验中的例子。我们以矩形的中心为圆心绘制圆。
02

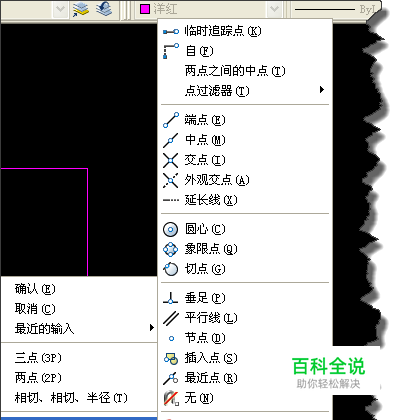

在命令行中输入C，空格后右击在弹出的菜单中选择“捕捉替换”下的“两点之间的中点”
03

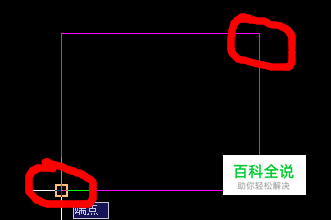

这个时候我们选择矩形对角的两个端点。
04

这个时候你会发现我们可以立即捕捉到矩形的中心。省去我们绘制辅助线的步骤。
05

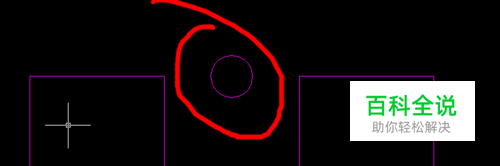

再举例我们将圆如图中的放置在两个矩形中间，怎么使用“两点之间的中点”捕捉呢？
06

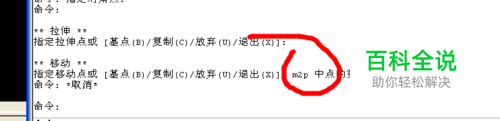

在命令行中输入M，选择圆对象的，并以圆心为基点。再输入M2P，
07

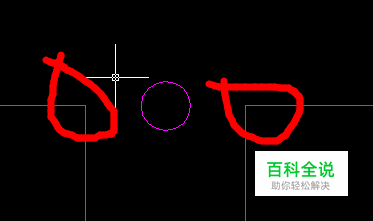

这个时候再选择矩形的两个端点，圆如图所示会自动放置在两个矩形中间
08

当然我们我们还可以使用CAL命令，但在命令行中要输入公式：（END+END）/2。有点麻烦。
