CAD平面图怎么标注

2024-03-19 01:50:48

这里给大家讲解一下平面图怎么标注，下面是具体操作步骤

操作方法

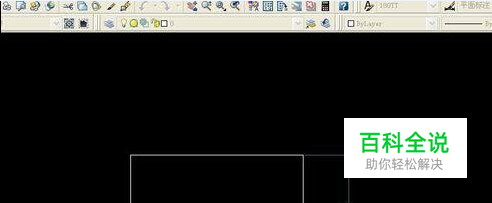

01

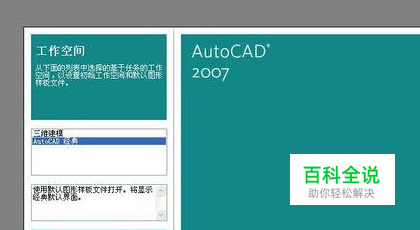

首先需要打开CAD，如图所示
02

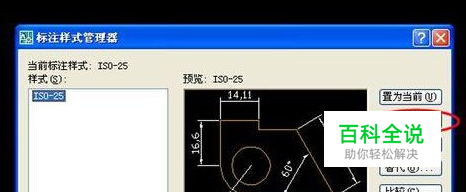

打开标注样式管理器，点击新建，如图所示

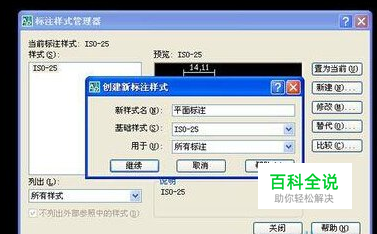

03

新式样名改为“平面标注”，然后点击“继续”

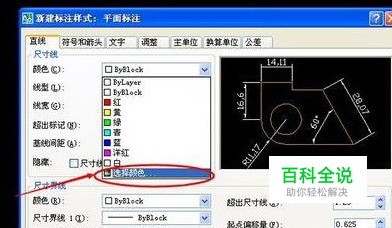

04

直线，打开，点击“选择颜色”

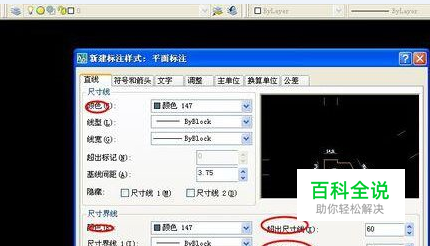

05

修改尺寸线颜色为147号色，尺寸界线颜色为147号色，超出尺寸线60，起点偏移量为60.
06

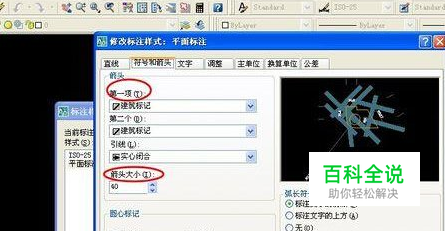

符号和箭头中，第一项选择建筑标记，箭头大小改为40

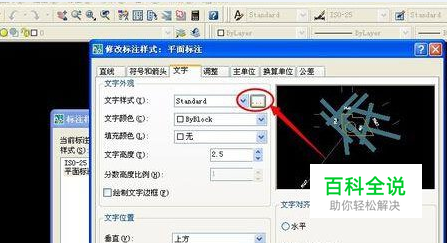

07

点击“文字”，然后点击文字式样后面的小方框，如图所示

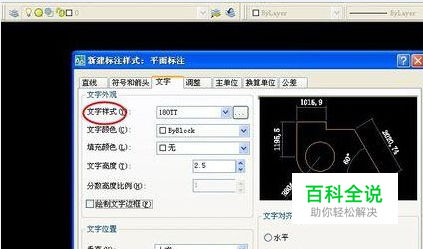

08

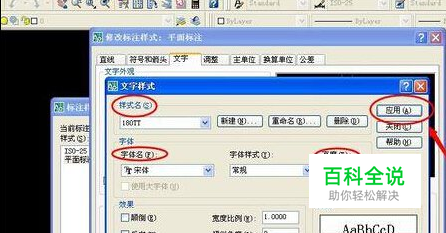

弹出如图所示对话框，样式名称为180TT，字体改为宋体，下方有“使用大字体”，不做勾选，高度为180，设置完后，点击应用
09

然后将“从尺寸线偏移”改为60.

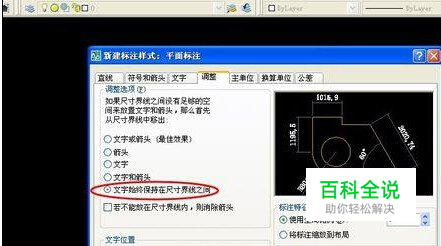

10

调整，分别选择最后一项，如图所示

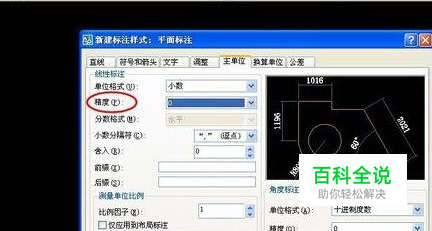

11

住单位，精度改为0即可。全部编辑完成，点击确定，我们对平面的标注设置基本就完成了
12

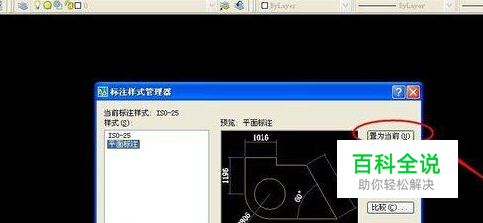

回到初始对话框，选择编辑的“平面标注”，点击“置为当前”
13

这样就可以在图纸中标注了
