CAD计算图形面积、周长、线长

在用AutoCAD 2014工作时会遇到各种各样的问题,比如需要计算图形面积、周长和线长。那么如何进行操作呢?下面小编与你分享具体步骤和方法。

操作方法

  • 01

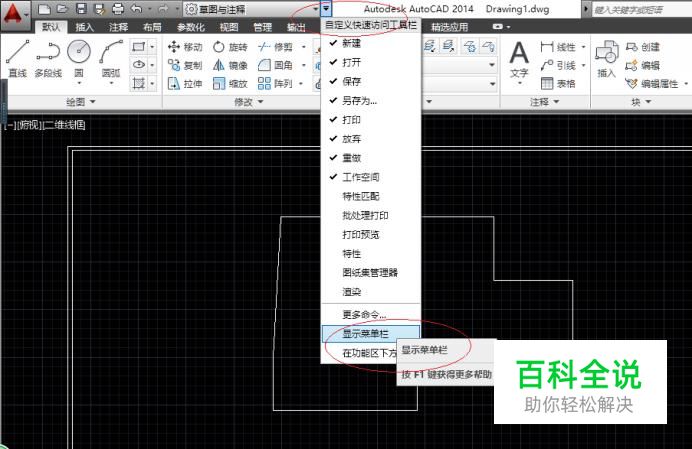

    启动AutoCAD 2014辅助设计软件,如图所示。点击自定义快速访问工具栏向下箭头。弹出下拉列表选择"显示菜单栏"项。

  • 02

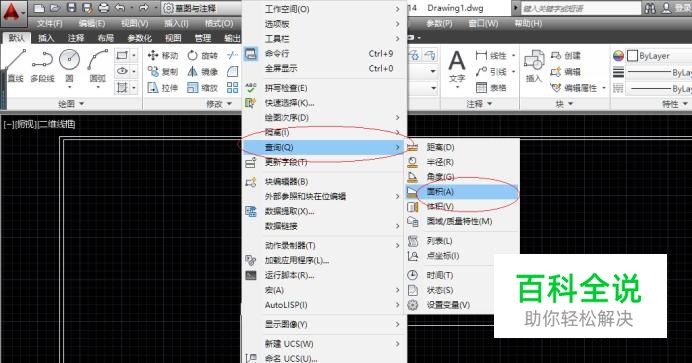

    如图所示,唤出"系统菜单栏"区。点击"工具→查询"子菜单向右箭头,弹出级联菜单选择"面积"项。

  • 03

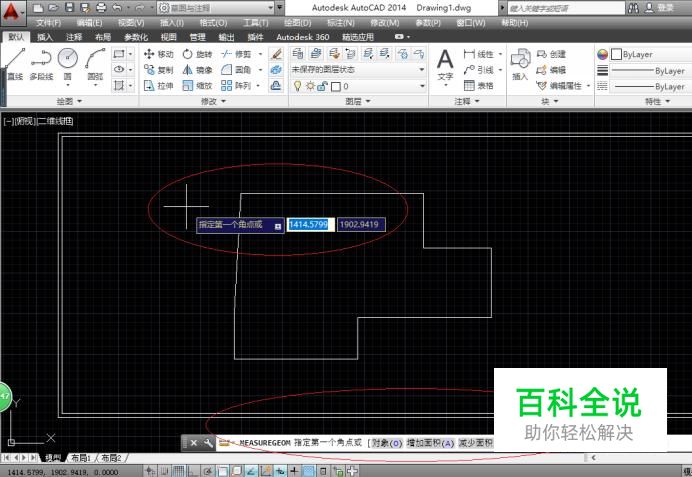

    命令窗口显示"MEASUREGEOM 指定第一个角点或[对象(O)增加面积(A)减少面积(S)退出(X)]",如图所示。拾取测量对象的第一个角点,鼠标左键确认。

  • 04

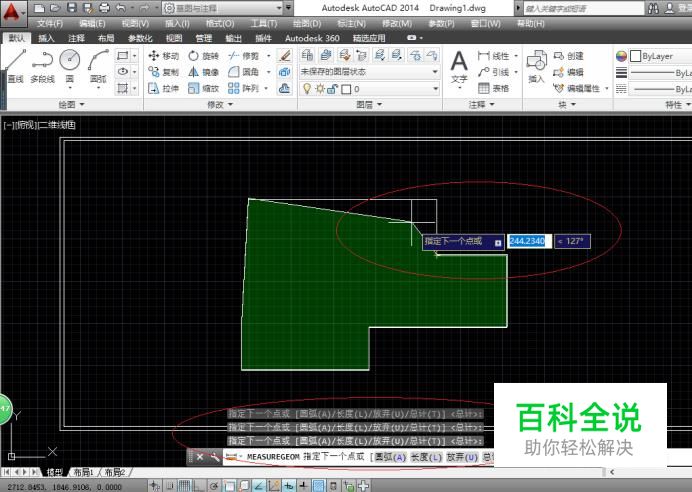

    如图所示,命令窗口显示"MEASUREGEOM 指定下一个点或[圆弧(A)长度(L)放弃(U)总计(T)]"。依次拾取测量对象的下一个点,鼠标左键确认。

  • 05

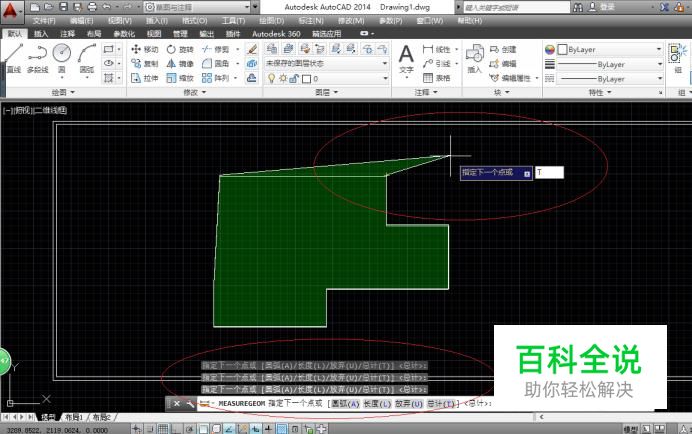

    命令窗口显示"MEASUREGEOM 指定下一个点或[圆弧(A)长度(L)放弃(U)总计(T)]",如图所示。输入字符"T",按回车键确认。

  • 06

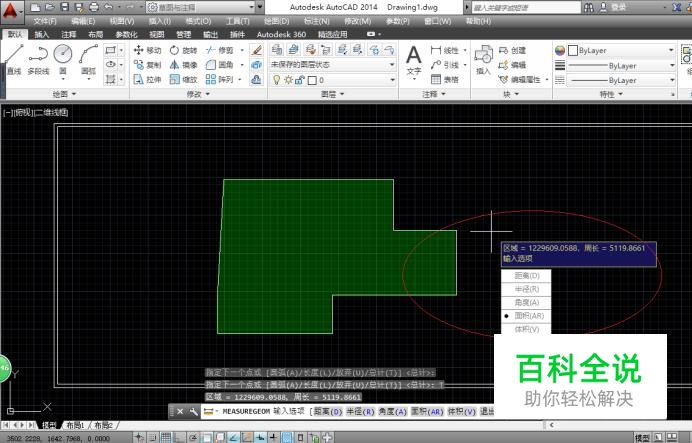

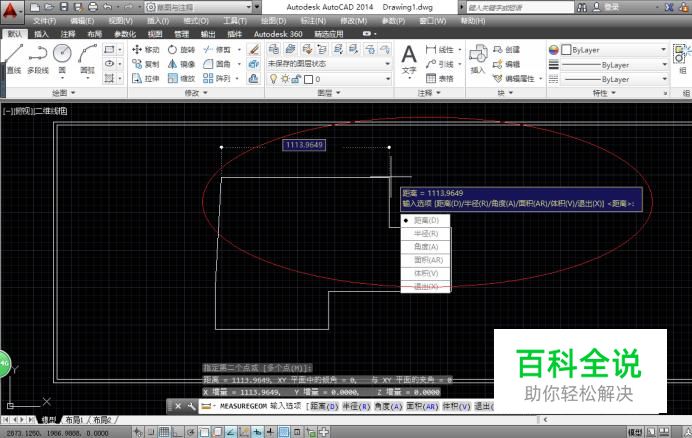

    如图所示,完成测量图形面积、周长的操作。输入字符"D"测量线长,按回车键确认。

  • 07

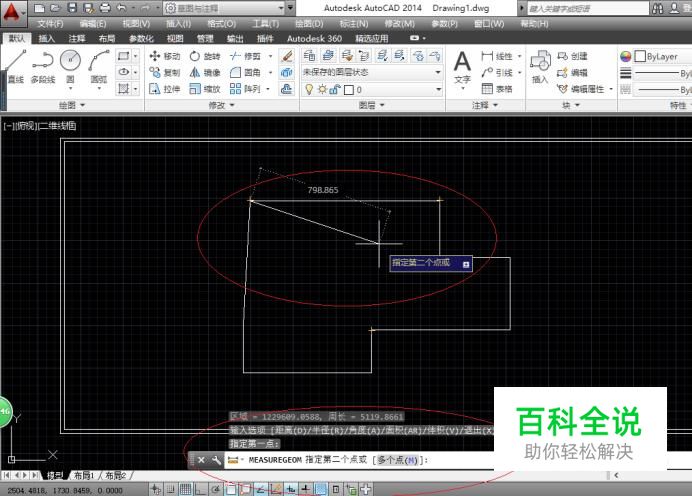

    命令窗口显示指定线段第一点和第二个点,如图所示。鼠标左键确认,完成测量线长的操作。

  • 08

    如图所示,完成计算图形面积、周长和线长的操作。本例到此结束,希望对大家能有所帮助。
