cad文件如何转换成jpg文件
在使用CAD绘制好图形以后,我们可以将该图形转换为jpg格式,这样即使我们电脑里没有安装CAD我们依然可以查看我们的图形文件,下面我们一起来看看cad文件如何转换成jpg文件的吧。
操作方法
- 01

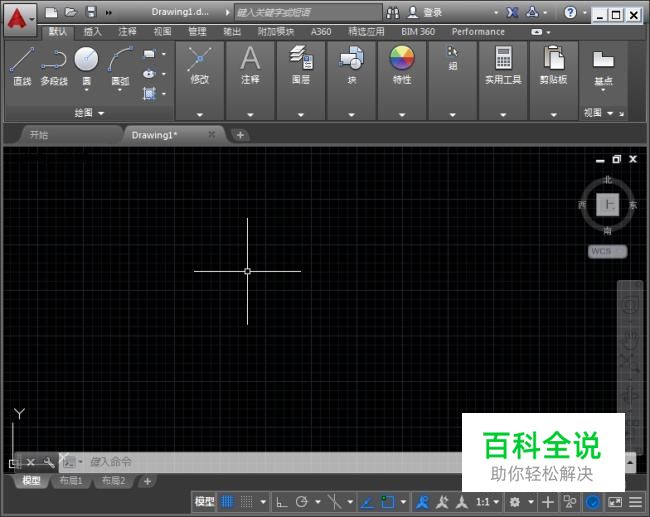

在桌面上找到CAD的快捷图标,双击打开CAD这款软件,进入CAD的操作界面,如图所示:
- 02

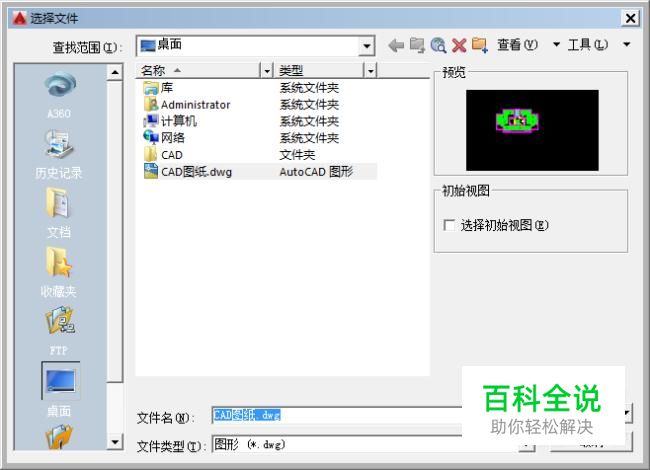

在该界面内按下快捷键Ctrl+O键弹出选择文件对话框,在该对话框内找到我们的图形文件,如图所示:
- 03

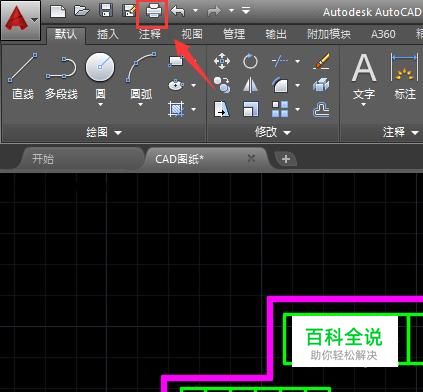

打开文件后在上面找到打印选项,如图所示:
- 04

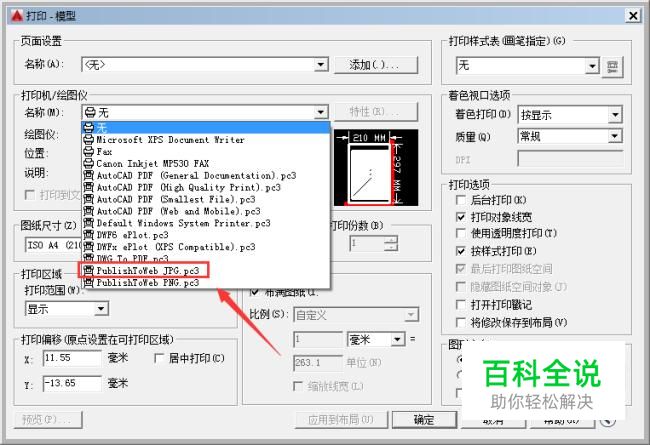

点击打印选项,在弹出的对话框内找到打印机绘图仪名称选项,在其内选择PublishToWeb jpg.pc3选项,如图所示:
- 05
点击选择PublishToWeb jpg.pc3选项后,弹出尺寸设置对话框,选择默认,如图所示:
- 06

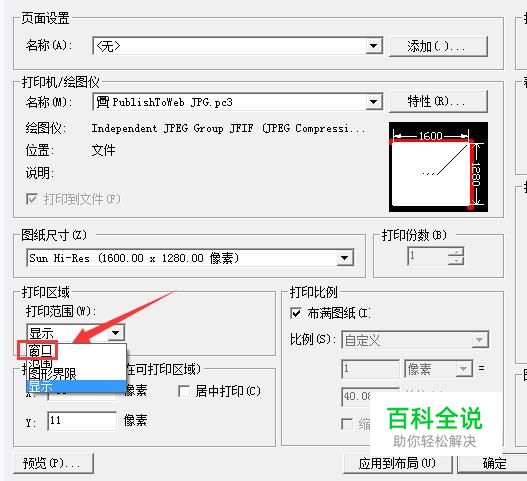

再找到显示范围选项,在显示范围里选择窗口选项,如图所示:
- 07

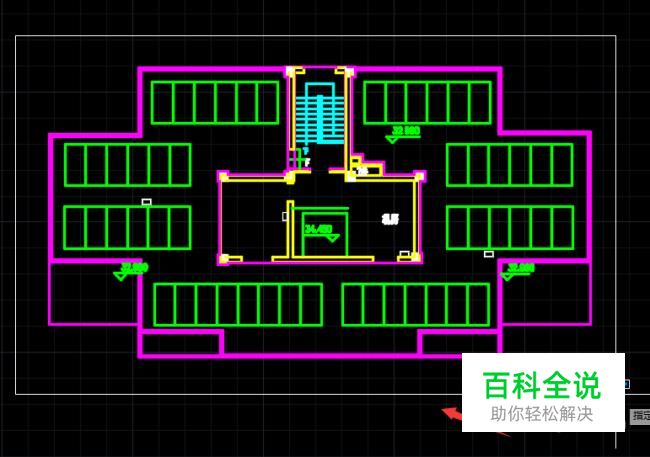

点击窗口进入绘图区,选择图形的范围,如图所示:
- 08

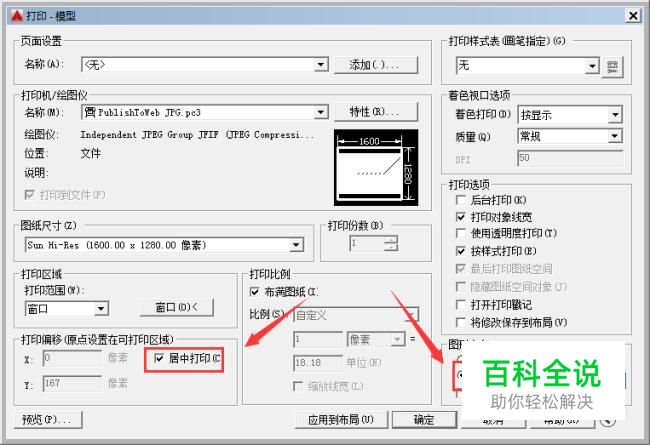

选择图形范围后,回到打印设置里,在该对话框内勾选居中打印,图形方向为横向,如图所示:
- 09

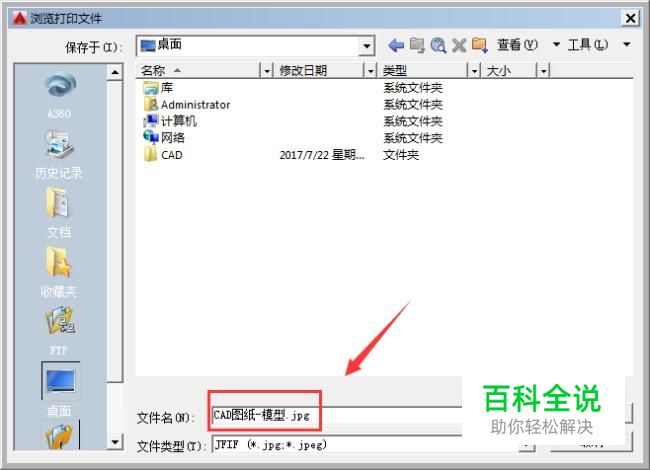

设置好以后,点击确定弹出浏览打印文件对话框,在该对话框内给文件起个名字,也可以保持默认,如图所示:
- 10

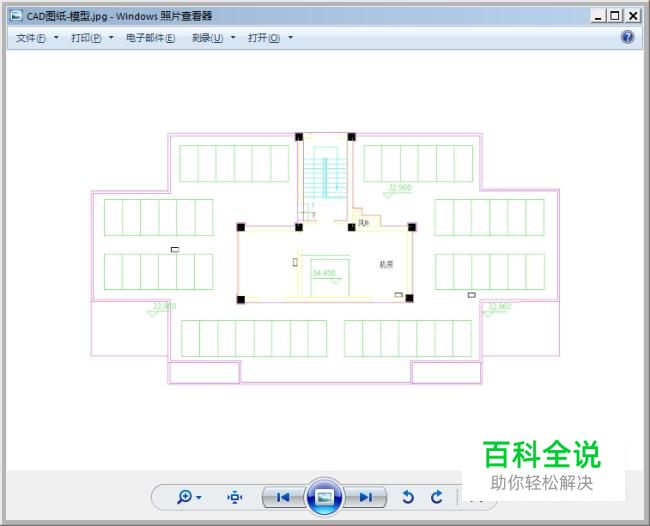

点击保存jpg格式文件就生成了,打开看看效果如图所示:
