CAD中如何利用多段线绘制直线箭头？
在CAD绘图软件中，对于很多初学者来说，他们经常会疑惑里面的直线箭头怎么画？以及画好的箭头又如何修改，下面就让小编为大家介绍一下如何利用“多段线”命令绘制直线箭头。
操作方法
- 01

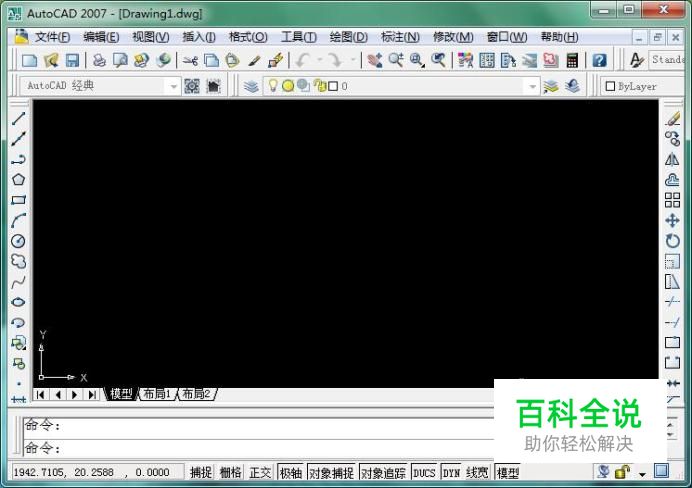

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

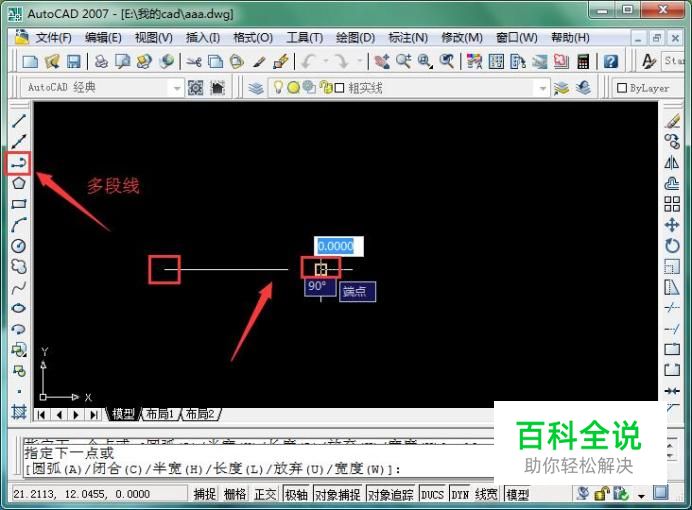

进入界面后，在绘图工具中点击“多段线”命令图标（或者在命令栏里面输入“多段线”快捷符号“pl”执行多段线命令），根据提示画出箭头直线段的起点，端点，如图所示；
- 03

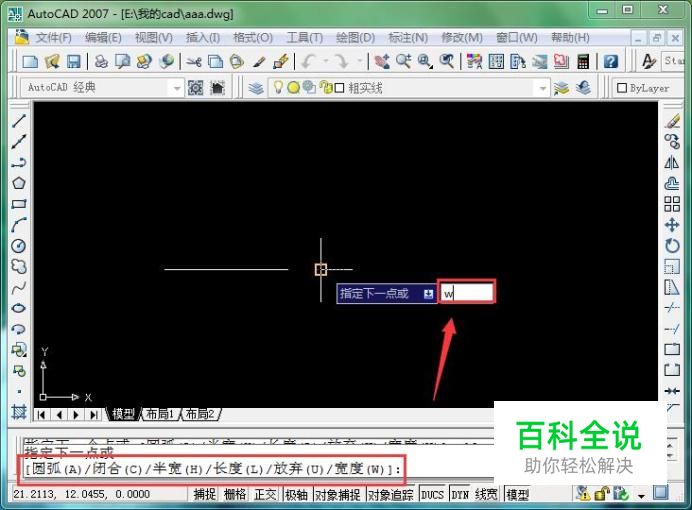

画完直线段后，先不要指定箭头下一点。根据命令栏的提示选择里面的“宽度”选项。即在命令框中输入字母“w”,然后点击空格键或者回车键，如图所示：
- 04

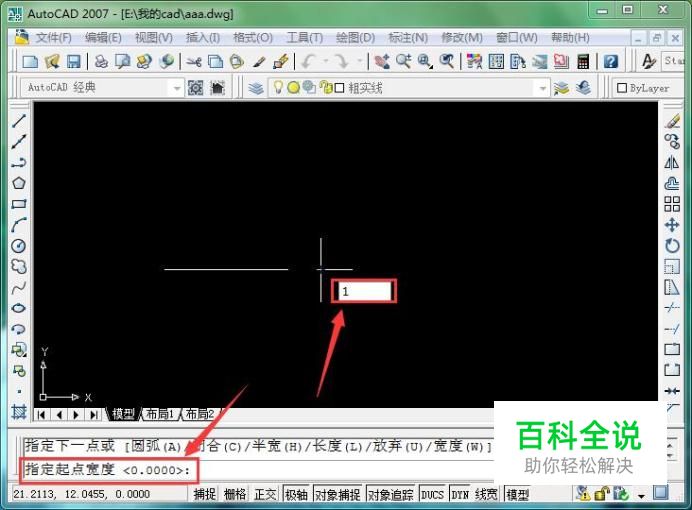

选择“宽度”后，系统提示指定‘起点宽度’，（起点宽度即是箭头起点处的宽度）根据实际需要输入适当的大小即可，如图所示：
- 05

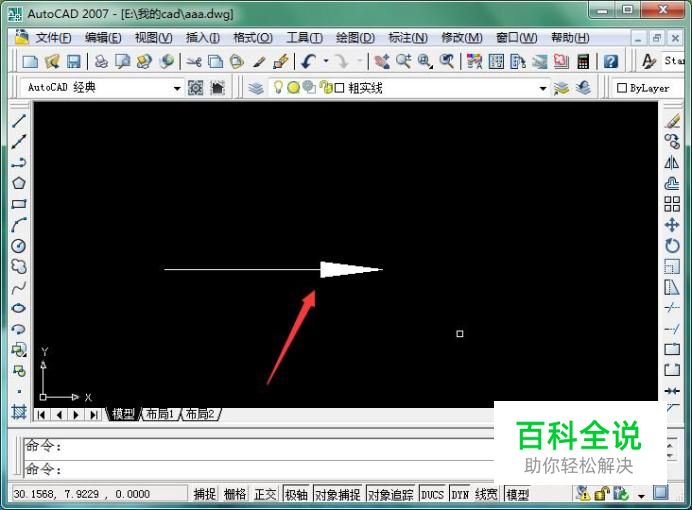

然后系统提示“指定”端点宽度”，在命令框中将端点宽度设置为“0”，然后点击空格或者回车键确认，再用鼠标左右拉伸选择箭头的长短，鼠标左键点击确认，如图所示：
- 06

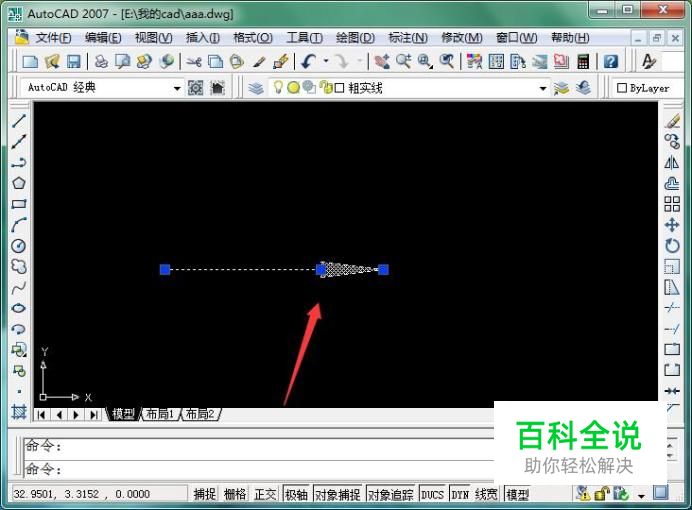

到此我们的箭头就绘制好了。当我们需要修改该直线箭头长度的时候，可以利用夹点的“拉伸”功能。鼠标点击该箭头，出现的蓝色小方框点就是“夹点”，如图所示：
- 07

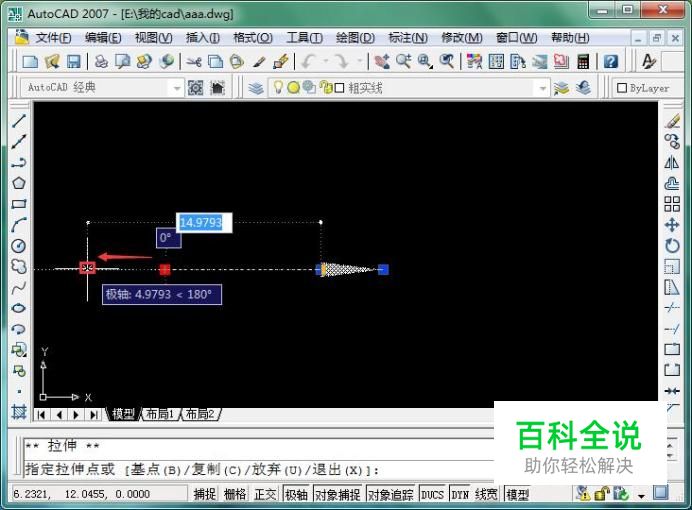

然后根据自己需要，左右拉伸该夹点来调整该箭头长度大小，如图所示：
- 08

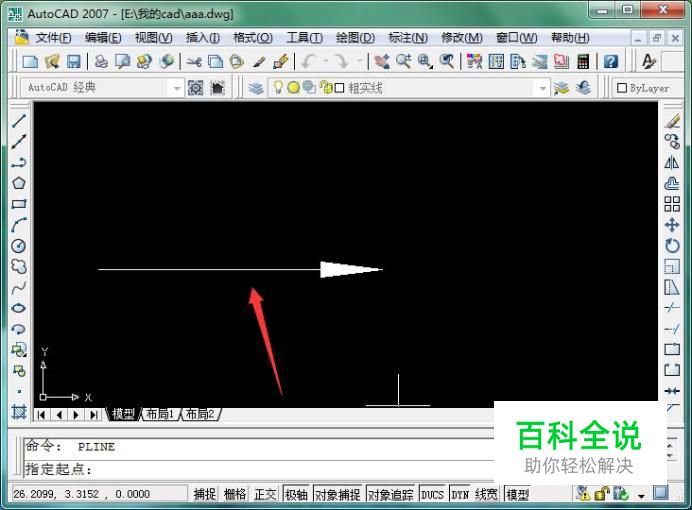

调整到适当位置后，鼠标左键点击确认，我们的箭头大小就修改完成了，如图所示：
