如何使用SolidWorks的镜像零件的功能

在机械设计中许多零件是成对使用的,如果用普通的镜像功能的话操作复杂,而且后期修改的话无法一起修改,使用镜像零件的功能可以提高设计的效率。

操作方法

  • 01

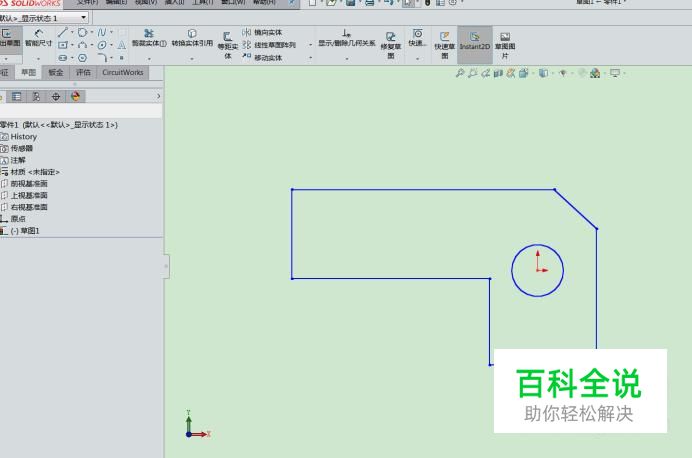

    首先点击拉伸-选择草绘平面-画出零件轮廓。

  • 02

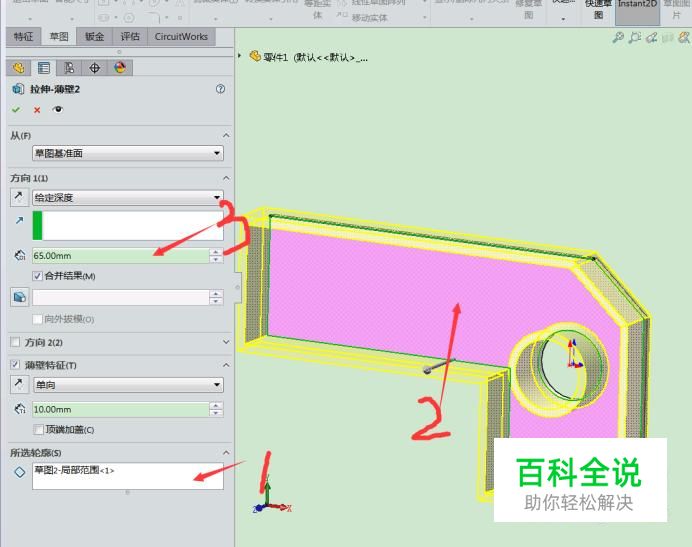

    点击选择轮廓-选择面-在薄壁特征前打钩,这样画出来的就是薄壁了。

  • 03

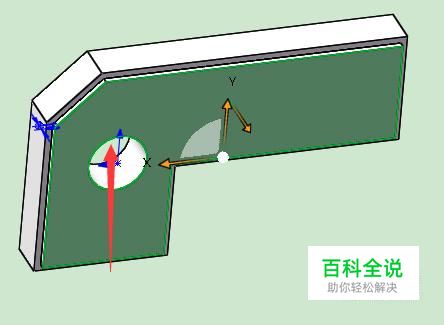

    镜像零件需要先点击下实体才可以用镜像零件的功能。这个操作最重要,不然镜像零件会是灰色的。

  • 04

    点击插入

  • 05

    点击镜像零件。

  • 06

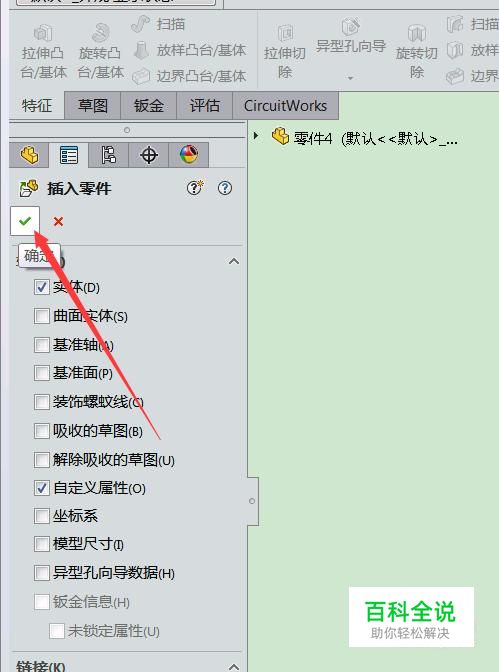

    选择你想要镜像的-打钩确定

  • 07

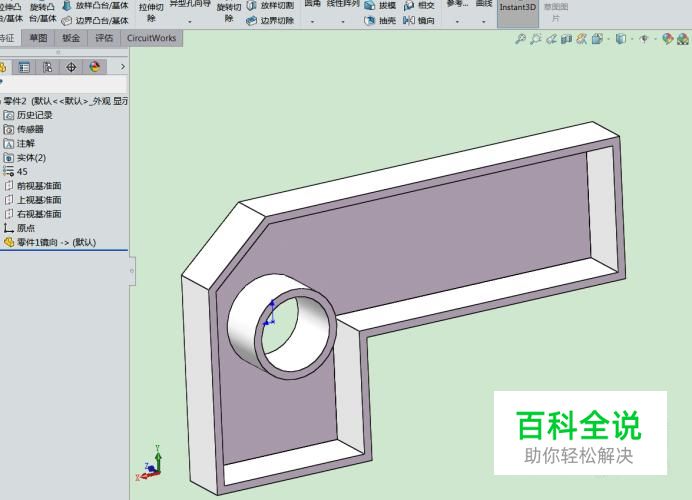

    现在就可以看见新建一个镜像的零件。
