怎样用CAD绘制弯曲的箭头?

CAD是一款很实用的计算机辅助绘图软件,它能够画出很多的物品,那么怎样用CAD绘制弯曲的箭头呢?下面就让小编来给大家介绍一下吧,希望对大家有所帮助。

操作方法

  • 01

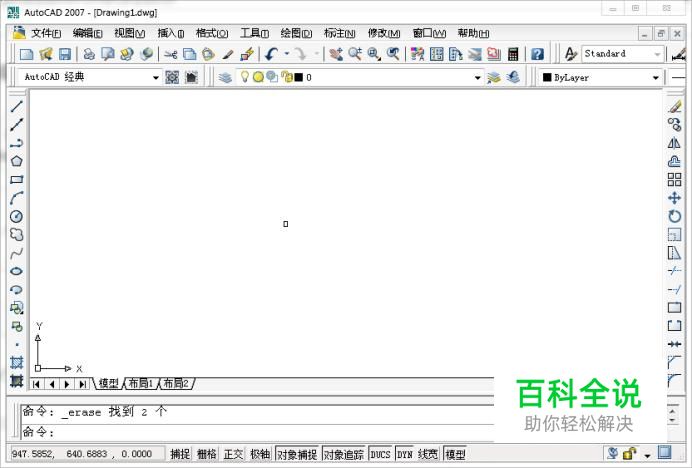

    首先打开CAD软件,操作界面如图所示。

  • 02

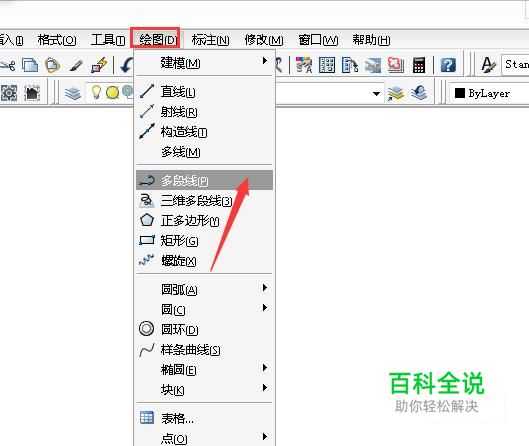

    点击绘图工具栏的多段线指令,如图所示。

  • 03

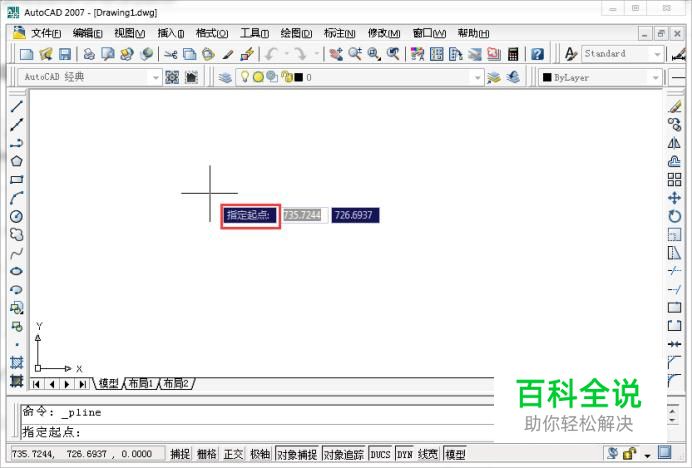

    打开多段线指令后,系统会提示指定第一点(任意选择),如图所示。

  • 04

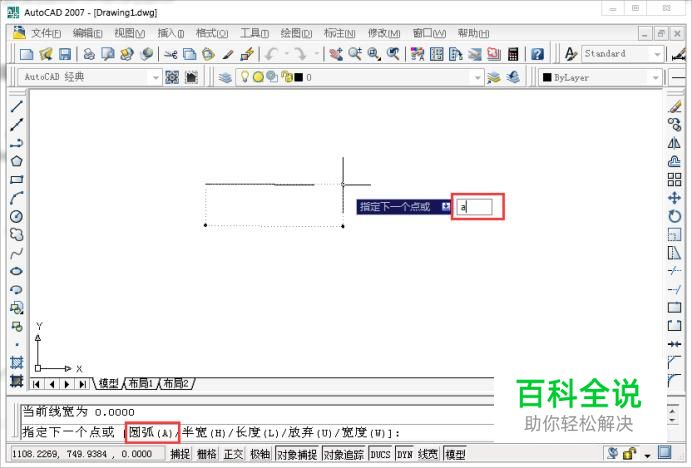

    任意指定完第一点后,当系统提示你指定下一点时,我们在键盘中输入“a”,执行画圆弧指令,如图所示。

  • 05

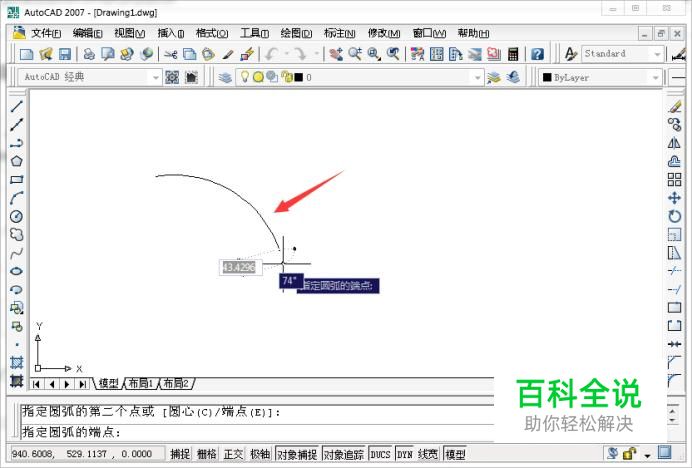

    根据自己的需要画出所需的圆弧,如图所示

  • 06

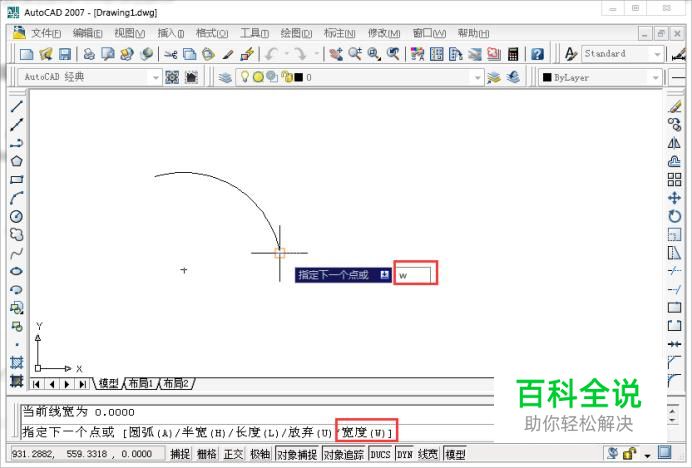

    随后在键盘中输入“w”执行宽度指令,如图所示。

  • 07

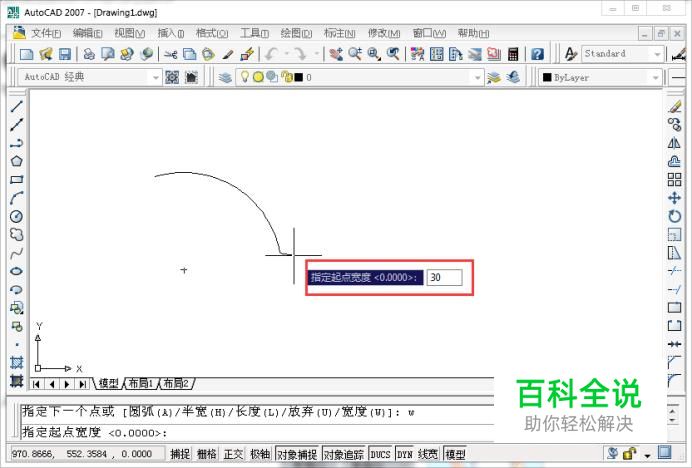

    指定起点的宽度为30mm,如图所示。

  • 08

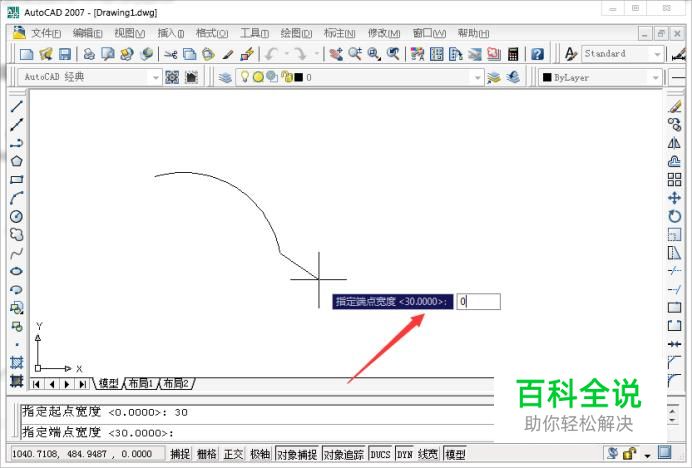

    指定端点的宽度为0mm,如图所示。

  • 09

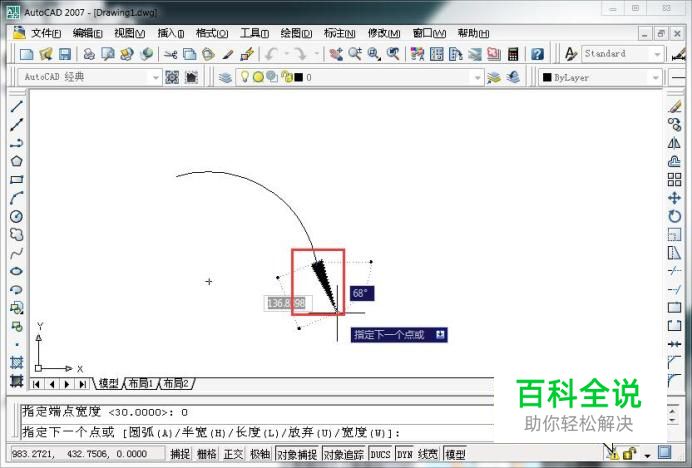

    指定完起始点的宽度后,移动鼠标确定箭头的长度,如图所示。

  • 10

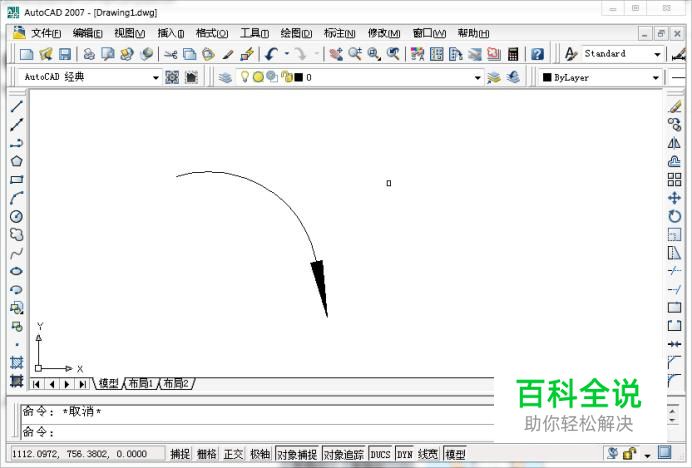

    最后画出的弯曲箭头如图所示。
